Funktionen des Interface III k

5.1.3 Widerstandsbeschaltung

Wenn den Innengeräten ein fester Temperatursollwert übergeben werden soll, können an den
Analogeingängen X3-S + X3-(+RV) und X3-S + X3-(-RV) zwei Festwiderstände oder zwei Poten-
tiometer als Spannungsteiler angeschlossen werden. Der Temperatursollwert kann zwischen 18
°C und 30 °C vorgegeben werden.
Die Widerstandsbeschaltung des Analogeingangs ist bei folgenden Programmen möglich:
– Programm 0 und Programme 2 bis 7.
9
8
7

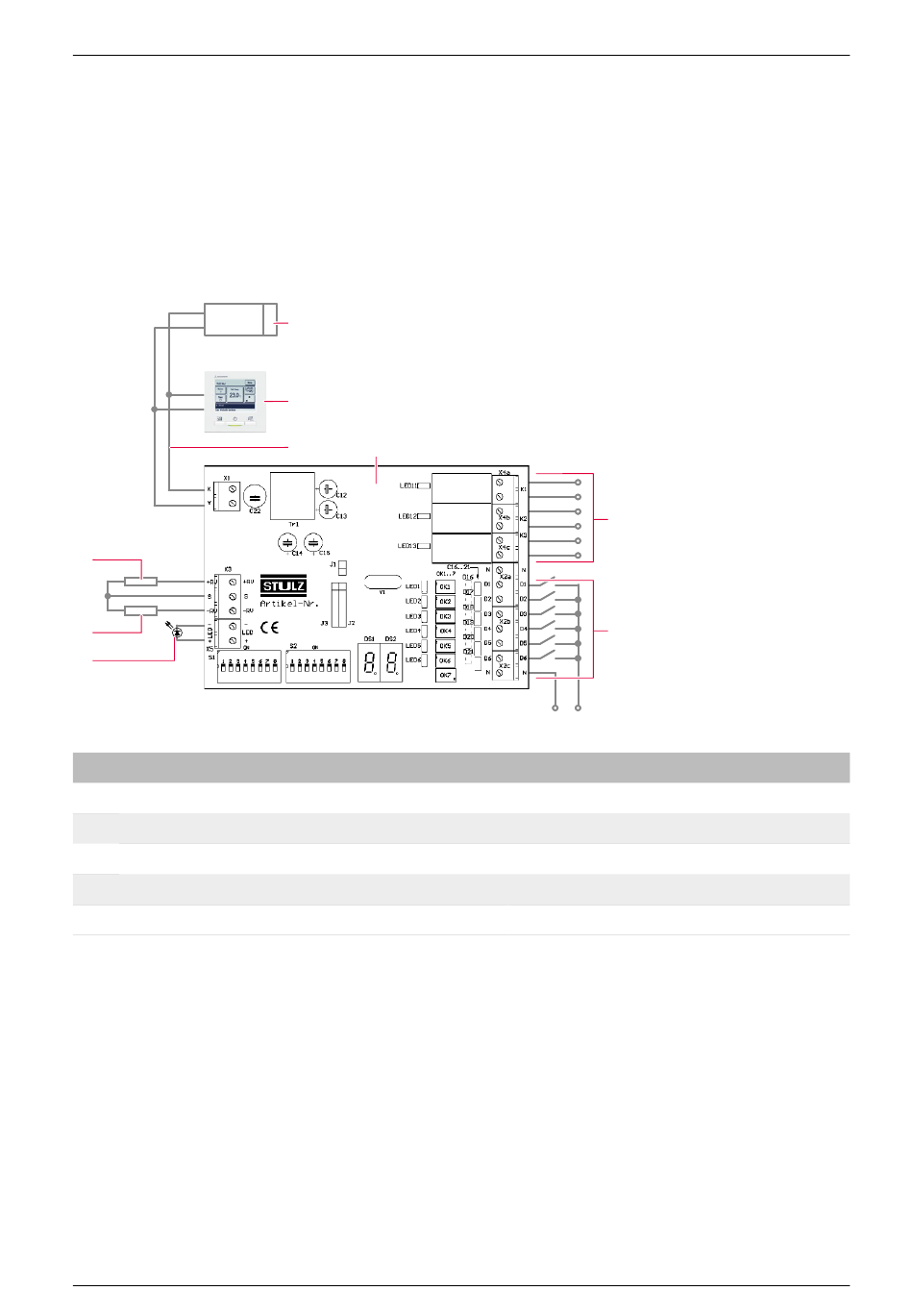

Abbildung 7: Widerstandsbeschaltung am Analogeingang X3-S
Nr. Benennung
1 Innengerät
3 X/Y-Fernbedienungsbus
5 Potenzialfreie Digitalausgänge
7 Optionale LED
9 Widerstand R2
20
1
2
4
3
1222310
5
6
Nr. Benennung
2 Kabelfernbedienung RC-EX1 oder RC-EX3
4 Platine CompTrol Interface III k
6 Digitaleingänge
8 Widerstand R1
10 -
