15.7 Anschlussschema für Programm 8
Hinweis
Die Informationen zu Montage und Inbetriebnahme beachten (siehe „17 Interface III k installieren"
auf Seite 74).
Vorgehensweise
1. Das Interface III k gemäß folgendem Anschlussschema anschließen.
X/Y-Fern-
bedienungsbus
Analogeingang
Frequenzsollwert
+0...10 V DC
Masse
LED

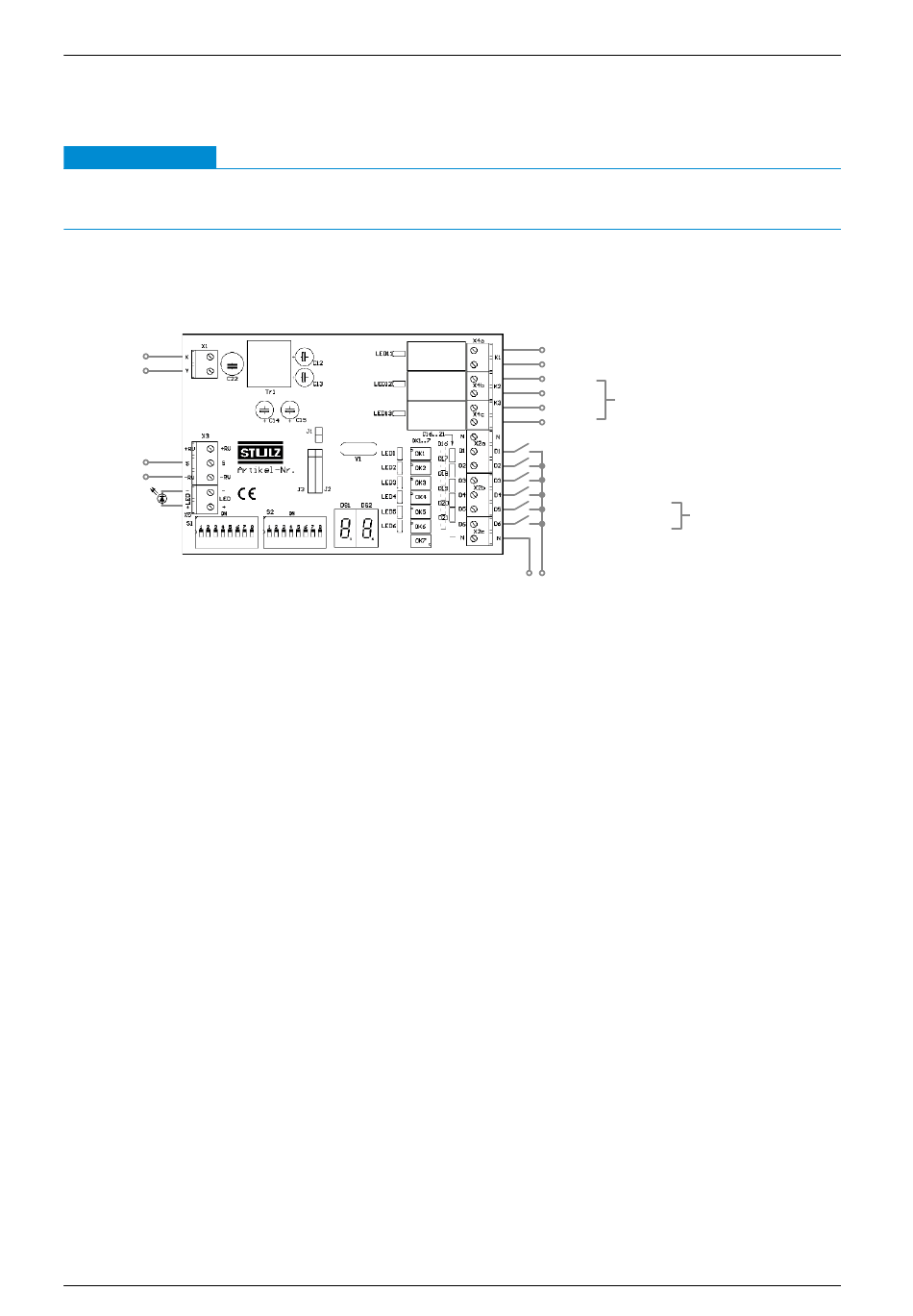

Abbildung 17: Anschlussschema für Programm 8
Interface III k V3.9 | Version 05-2018 | 1000810 Interface III k V3.9 | Version 05-2018 | 1000810
1222310
Programm 8 – Direkte Frequenzanforderung Funktionen des Interface III k
Digitalausgänge X4
X4a-K1 Alarmmeldung
X4b-K2
siehe Tabelle
„Digitalausgänge im Programm 8"
X4c-K3
Digitaleingänge X2
D1 Fern-EIN/AUS
D2 Betriebsmodus Heizen/Kühlen Kühlen/Heizen
D3 Center/Center-Remote
D4 Analogeingang auswerten
D5 Ventilatorstufe F1
D6 Ventilatorstufe F2
24-230 V AC/
20-130 V DC
D5+D6 Ventilatorstufe F3
63 63
