9.6 Digitalausgänge-Belegung in Programm 2
Ausgang
Funktion
X4a-K1
Alarmmeldung
Verdichtermeldung/
X4b-K2
Betriebsmeldung
Fensterkontaktmel-
X4c-K3
dung
Tabelle 24: Digitalausgänge im Programm 2
9.7 Anschlussschema für Programm 2
Hinweis
Die Informationen zu Montage und Inbetriebnahme beachten (siehe „17 Interface III k installieren"
auf Seite 74).
Vorgehensweise
1. Das Interface III k gemäß folgendem Anschlussschema anschließen.
X/Y-Fern-
bedienungsbus
Analogeingang
Temperatursollwert
+0...10 V DC
Masse
LED

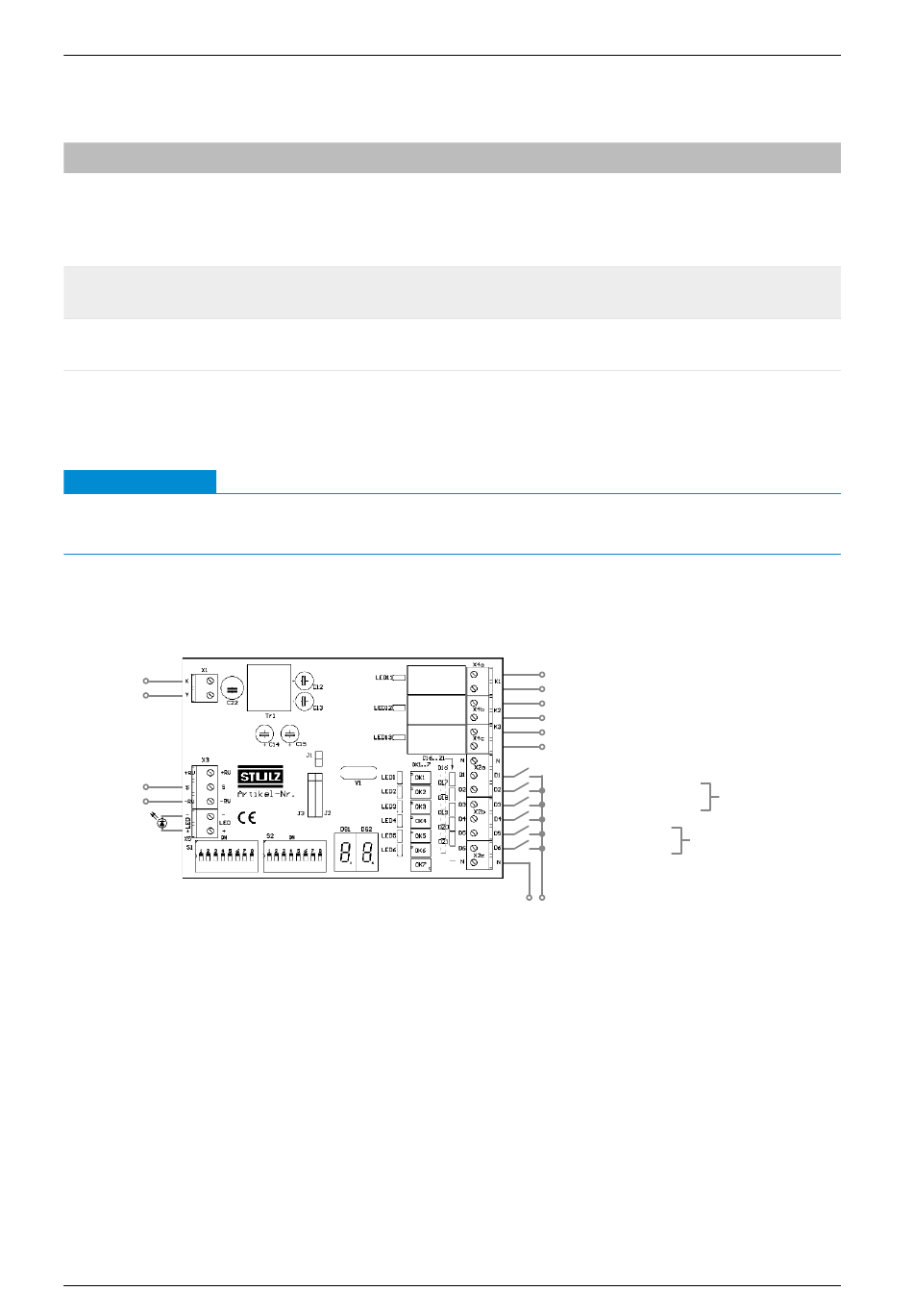

Abbildung 10: Anschlussschema für Programm 2
Interface III k V3.9 | Version 05-2018 | 1000810
Interface III k V3.9 | Version 05-2018 | 1000810
Programm 2 – Temperatursollwertvorgabe mit Fensterkontaktfunktion
Beschreibung
Jeder vom Innengerät registrierte Alarm und platineninterne Alarm
wird über den Ausgang angezeigt. Zusätzlich kann auf der 7-Seg-
ment-Anzeige der Fehlercode angezeigt werden (siehe „4.6 7-Seg-
ment-Anzeige" auf Seite 18).
Abhängig von DIP-Schalter S2-2 wird eine Verdichter- oder Betriebs-
meldung angezeigt (siehe „5.3.7 Statusmeldungen" auf Seite 24).
Die Fensterkontaktmeldung wird so lange ausgegeben, wie das
Fenster geöffnet ist.
1222310
Funktionen des Interface III k
Digitalausgänge X4
X4a-K1 Alarmmeldung
X4b-K2 s. Tab. „Digitalausgänge im Programm 2"
X4c-K3 Fensterkontaktmeldung
Digitaleingänge X2
D1 Fensterkontaktsignal
D2 Betriebsmodus Kühlen
D3 Betriebsmodus Heizen
D4 Analogeingang auswerten
D5 Ventilatorstufe F1
D6 Ventilatorstufe F2
24-230 V AC/
20-130 V DC
D2+D3 Betriebs-
modus Lüften
D5+D6 Ventilatorstufe F3
37
