6
Betriebsvarianten
KX- oder FDS-Innengerät
oder
FDS/SX/S: SRK/SRF/SRR-Innengerät
KX-Außengerät

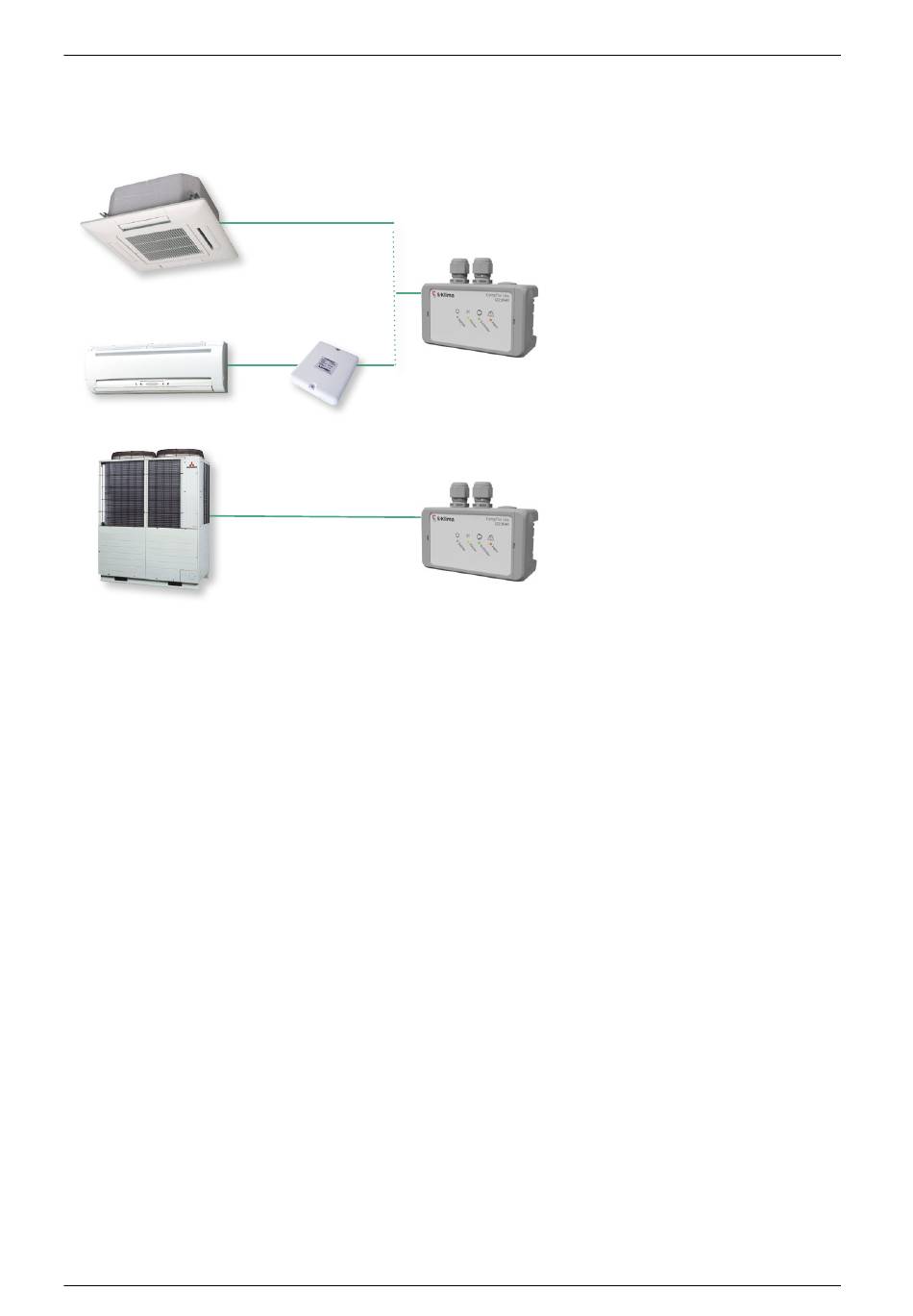

Abbildung 8: Betriebsvarianten CompTrol Lite
6.1 Betriebsvariante für Innengeräte
6.1.1 Beschreibung
Über eine CNT-Verbindung zwischen dem CompTrol Lite und einem Innengerät lassen sich
diverse Zustandsmeldungen eines Innengeräts über potenzialfreie Relaiskontakte ausgeben bzw.
weiterleiten:
Betriebsmeldung
●
Alarmmeldung
●
Heizanforderung
●
Verdichteranforderung
●
Zusätzlich werden die Zustandsmeldungen eines Innengeräts über die LED-Anzeige in der
Frontplatte des CompTrol Lite visualisiert. Damit kann das CompTrol Lite auch zur direkten
visuellen Überwachung eines entfernt installierten Innengeräts eingesetzt werden.
Außerdem kann über die CNT-Verbindung des CompTrol Lite ein Innengerät Fern-Ein/Aus
geschaltet werden. Dies kann potenzialfrei oder über ein 230-VAC-Signal erfolgen. Alternativ lässt
sich hiermit auch die Betriebssperre eines Innengeräts erzwingen.
Über einen separaten 230-VAC-Eingang des CompTrol Lite lässt sich eine Spannungsausfall-
überwachung eines Innengeräts oder einer beliebigen Installation realisieren und als
potenzialfreie Meldung ausgeben bzw. weiterleiten.
An einem weiteren separaten Eingang der CompTrol Lite kann eine externe potenzialfreie
Meldung aufgenommen und am Relais bzw. der LED für Alarmmeldungen ausgegeben werden.
CompTrol Lite | Ausgabe 01-12-2020 | 1000926
CompTrol Lite
SC-BIKN-E
CompTrol Lite
Betriebsvarianten
Betriebsmeldung
Alarmmeldung
Fern-Ein/Aus
Betriebssperre
Heizanforderung
Verdichteranforderung
Spannungsüberwachung
Betriebsmeldung
Alarmmeldung
Spannungsüberwachung
Betriebssperre
Lastreduzierung
Silent-Betrieb
Betriebsart
15
