15.4
Analogeingang
Hinweis
Bei Verwendung von Programm 8 zusätzlich an der Außengeräteplatine am FDC-Außengerät
●
den DIP-Schalter SW4-3 auf ON stellen (siehe Technisches Handbuch der FDS-Serie).
Bei fehlender Eingangsspannung, z. B. bei Drahtbruch oder offenem Eingang, wird eine Fre-
●
quenz von 0 Hz übergeben. Der Eingang muss dauerhaft aktiv bleiben.
Der Analogeingang X3-S wird nur ausgewertet, wenn am Digitaleingang X2b-D4 ein Signal
●
anliegt (siehe „5.1 Funktionen am Analogeingang" auf Seite 19).
Die Einstellung des 0-10 V DC-Signals muss immer bei 0 V DC beginnen, um eine Signalver-
●
fälschung durch elektrische Induktion zu vermeiden.
Schematische Darstellung: Verdichterfrequenzregelung über ein Analogsignal
Die folgende Abbildung zeigt schematisch das Regelverhalten von 1 Interface III k-Platine zur
Ansteuerung eines Außengeräts mit einer Maximalfrequenz f
frequenz wird vom Analogsignal geregelt und ist abhängig von dem an den DIP-Schaltern S1-5
und S1-8 eingestellten Außengerätetyp. Die Verdichterfrequenzwerte f
sind für das jeweilige Außengerät fest vorgegeben.
Kühlen
80
f
max
Heizen
70
f
max
Kühlen
60
50
40
30
f
min
20
10
0
0
1
1,4 1,8 2,2 2,6 3,0 3,4 3,8 4,2 4,6 5,0 5,4 5,8 6,2 6,6 7,0 7,4 7,8 8,2 8,6 9,0 9,4 9,8 10
Legende

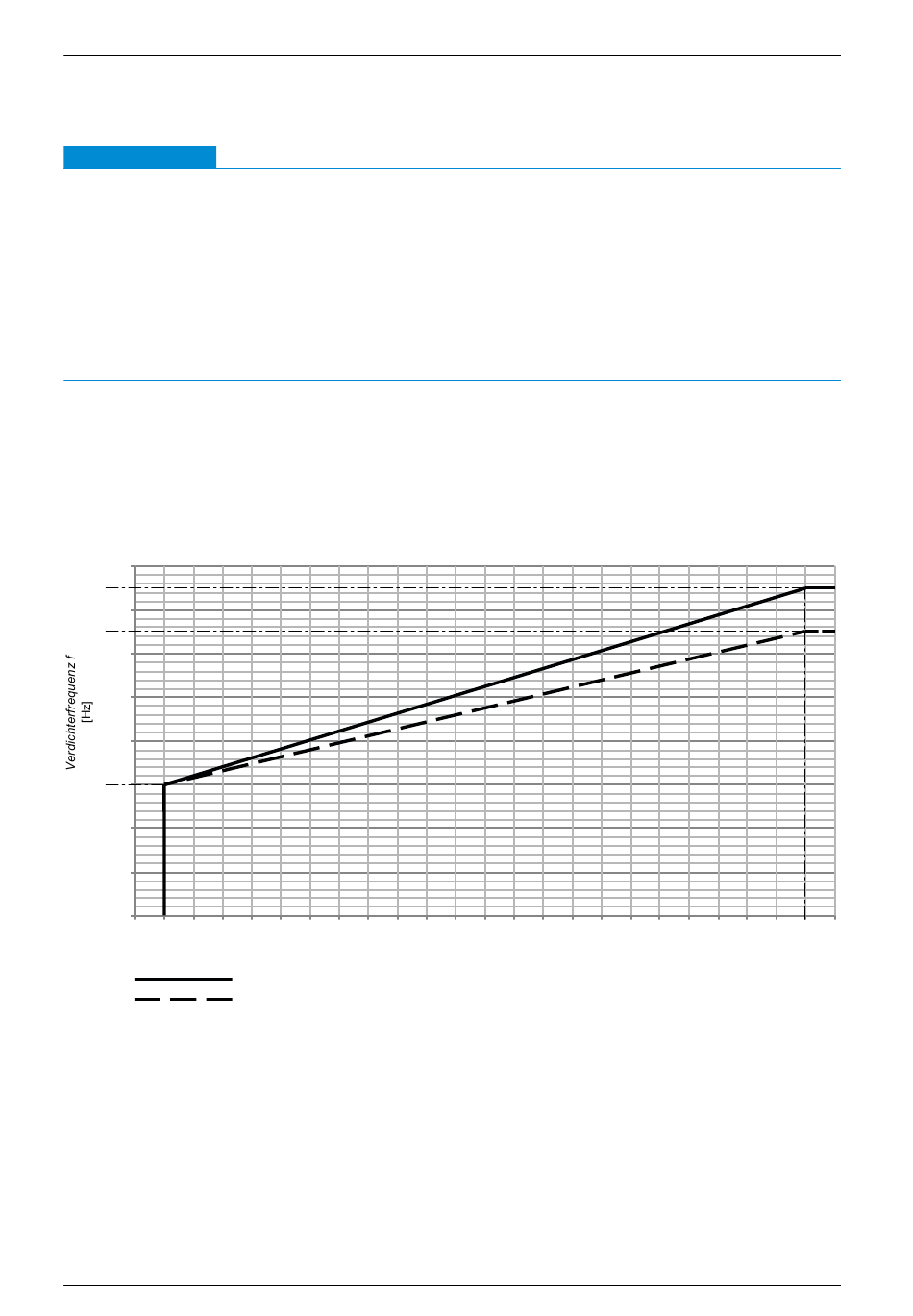

Abbildung 16: Analogsignal und Verdichterfrequenz bei direkter Frequenzanforderung
Interface III k V3.9 | Version 05-2018 | 1000810
Interface III k V3.9 | Version 05-2018 | 1000810
Heizen
Kühlen
Programm 8 – Direkte Frequenzanforderung
Funktionen des Interface III k
von 75 Hz. Die Verdichter-
max Heizen
, f
min
max Heizen
und f
max
Spannung [V DC]
61
61
