Produktbeschreibung
Das Interface III k ist ein Erweiterungsmodul für den X/Y-Fernbedienungsbus der Innengeräte von
Mitsubishi Heavy Industries. Sie verbindet den X/Y-Fernbedienungsbus mit der Re geleinheit der
Gebäudeleittechnik (GLT).
Das Interface III k wird als zusätzlicher Teilnehmer in den X/Y-Fernbedienungsbus eingebunden.
Sie übernimmt dabei die Funktion einer weiteren Kabelfernbedienung. Maximal 16 Innengeräte
können mithilfe des Interface III k gesteuert werden.
Abhängig vom gewählten Programm liest das Interface III k ein am Analogeingang X3-S anste-
hendes 0-10 V DC-Signal und übergibt den Wert als Sollwert an das Innengerät (siehe „4.2.1
Analogeingang" auf Seite 15). Dabei stehen verschiedene Funktionen zur Verfügung, siehe „5
Funktionen des Interface III k" auf Seite 19.
4.1 Anschlussschema des Interface III k
13
11
12
10
9
0-10 V DC
GLT
8
7

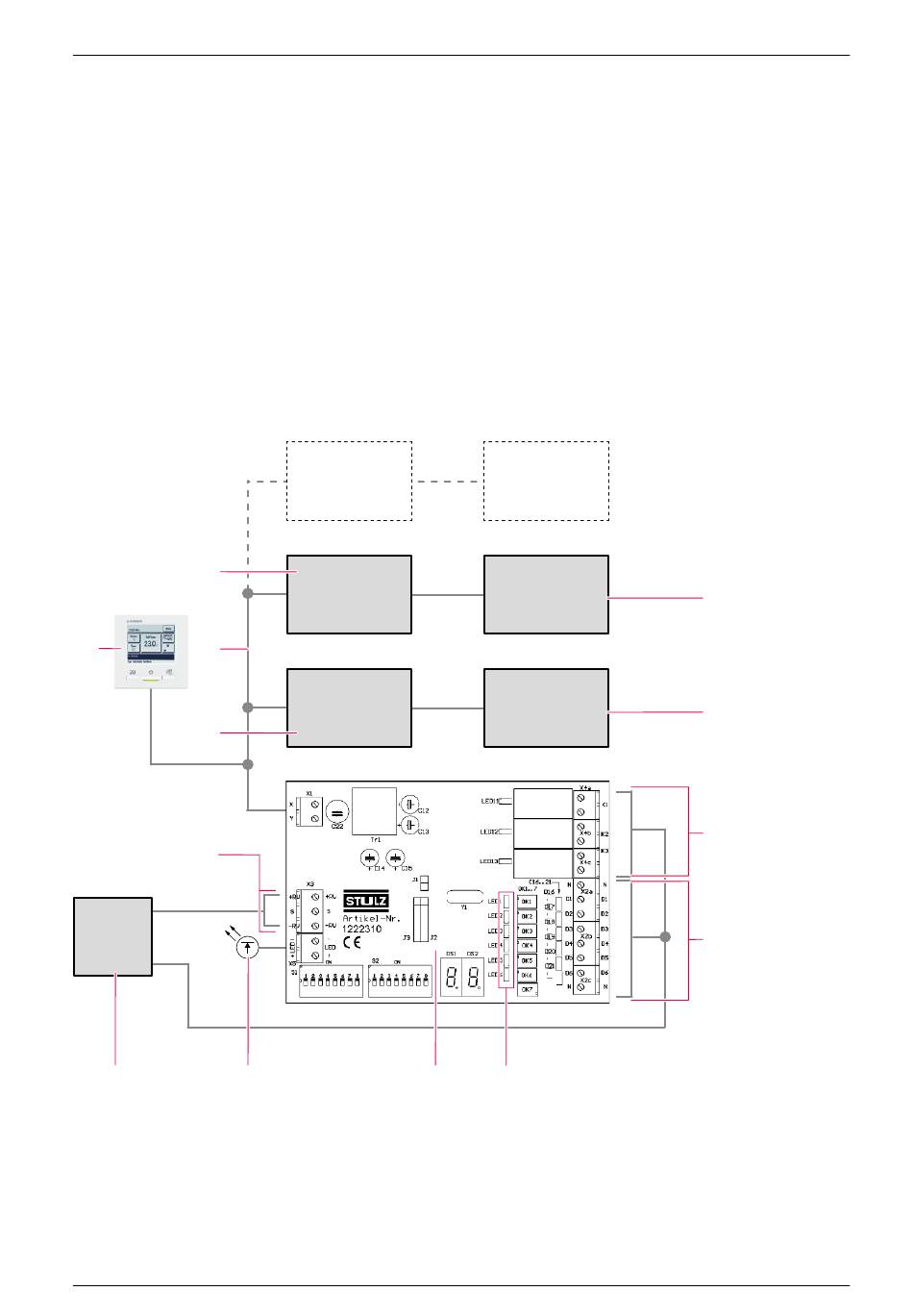

Abbildung 4: Anschlussschema des Interface III k
14
IG 3
IG 2
IG 1
6
AG 3
AG 2
AG 1
5
Interface III k V3.9 | Version 05-2018 | 1000810
