8.6 Anschlussschema für Programm 1
Hinweis
Die Informationen zu Montage und Inbetriebnahme beachten (siehe „17 Interface III k installieren"
auf Seite 74).
Vorgehensweise
1. Das Interface III k gemäß folgendem Anschlussschema anschließen.
X/Y-Fern-
bedienungsbus
Analogeingang
Temperatursollwert
Taster T+
T-
LED

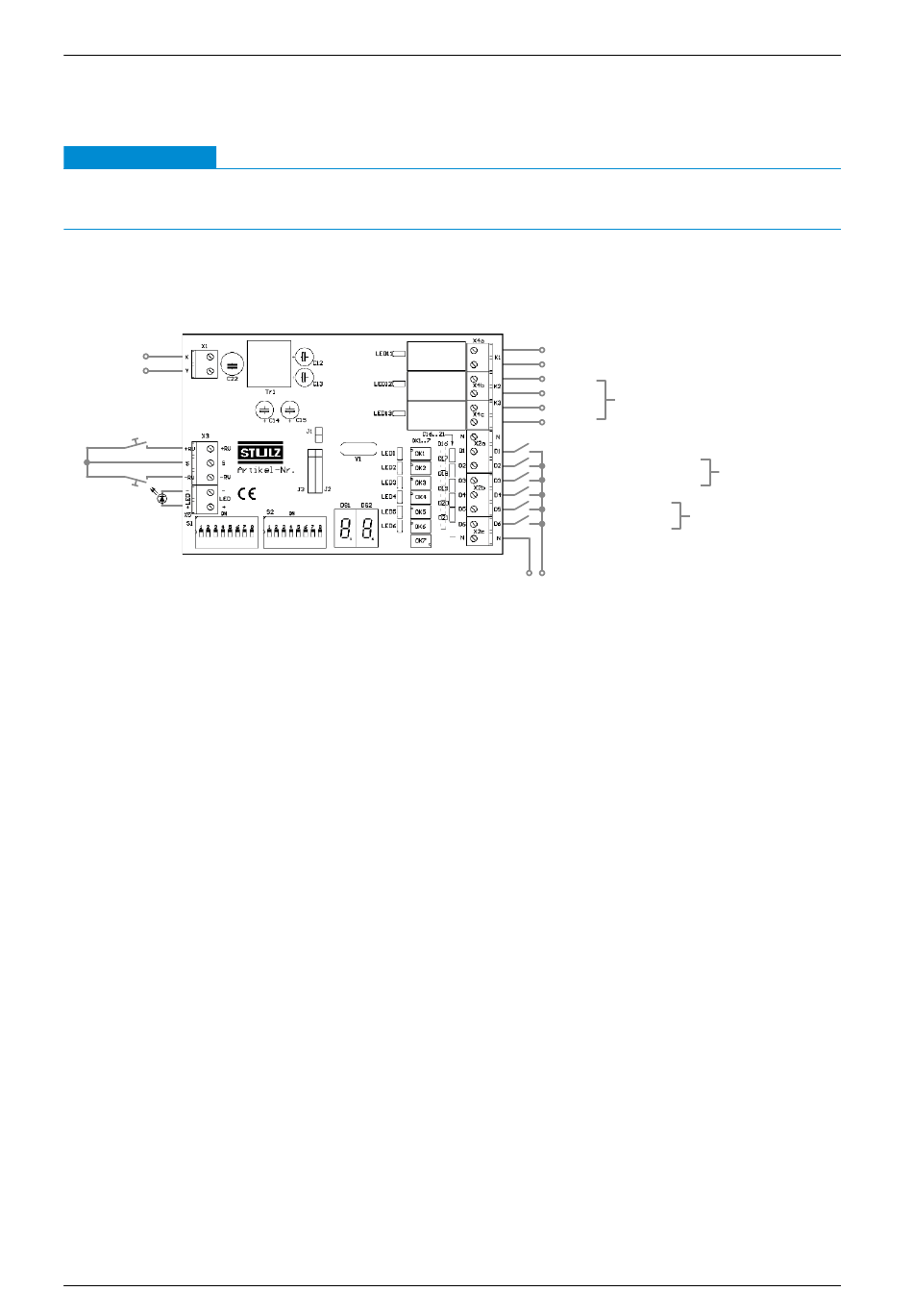

Abbildung 9: Anschlussschema für Programm 1
Interface III k V3.9 | Version 05-2018 | 1000810 Interface III k V3.9 | Version 05-2018 | 1000810
1222310
Programm 1 – Temperatursollwertvorgabe über Taster
Digitalausgänge X4
X4a-K1 Alarmmeldung
X4b-K2
X4c-K3
Digitaleingänge X2
D1 Fern-EIN/AUS
D2 Betriebsmodus Kühlen
D3 Betriebsmodus Heizen
D4 Autoswing-Modus
D5 Ventilatorstufe F1
D6 Ventilatorstufe F2
24-230 V AC/
20-130 V DC
Funktionen des Interface III k
siehe Tabelle
„Digitalausgänge im Programm 1"
D2+D3 Betriebs-
modus Lüften
D5+D6 Ventilatorstufe F3
