Kaskadierung mit Signalüberschneidung

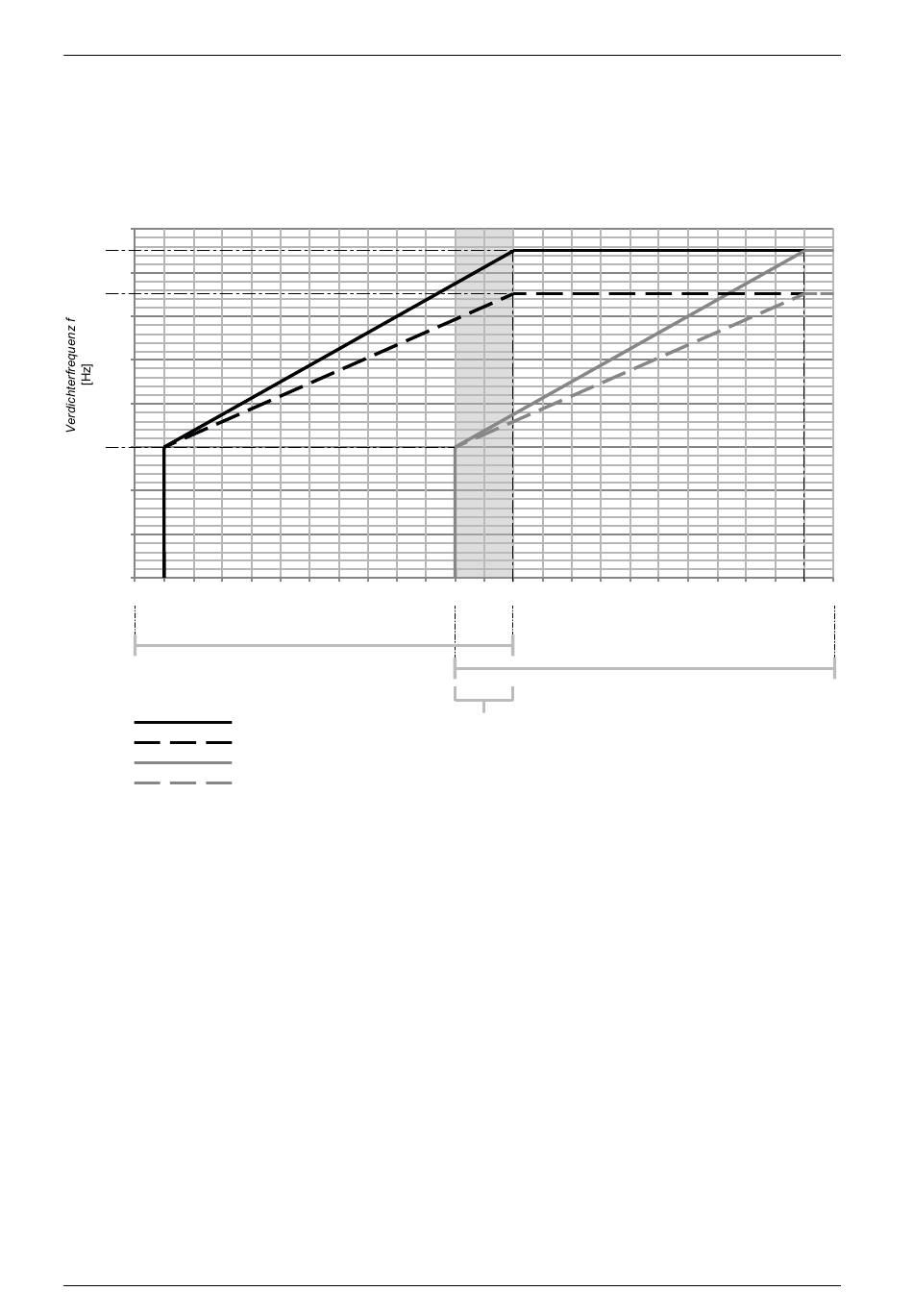

Die folgende Abbildung zeigt das Regelverhalten von 2 Interface III k-Platinen zur Ansteuerung
von 2 Außengeräten mit einer Maximalfrequenz f
schneidung.
80
f
max
Heizen
70
f
max
Kühlen
60
50
40
30
f
min
20
10
0
0
1
1,4 1,8 2,2 2,6 3,0 3,4 3,8 4,2 4,6 5,0 5,4 5,8 6,2 6,6 7,0 7,4 7,8 8,2 8,6 9,0 9,4 9,8 10
Legende
Abbildung 19: Direkte Frequenzanforderung mit Kaskadierung mit Signalüberschneidung
Bei der Kaskadierung mit Signalüberschneidung regelt ein externes Analogsignal den Signalbe-
reich zwischen 1,0 V DC bis 5,8 V DC das 1. Klimagerät. Bereits ab einem Analogsignal von 5,0
V DC startet zusätzlich das 2. Klimagerät bis zum Erreichen der maximalen Verdichterfrequenz.
Die Analogsignale des 1. und 2. Klimageräts überschneiden sich zwischen 5,0 V DC und
5,8 V DC. Die Einstellung der Signalbereiche C und D für die Kaskadierung mit Signalüberschnei-
dung ist beschrieben in Kapitel „16.4.1 Signalbereiche an DIP-Schalter S2 einstellen" auf Sei-
te 69.
