6.1.2 Anschlussschema für Innengeräte
1
2
K1
K2
XE1
*
16
15 14 13 12 11

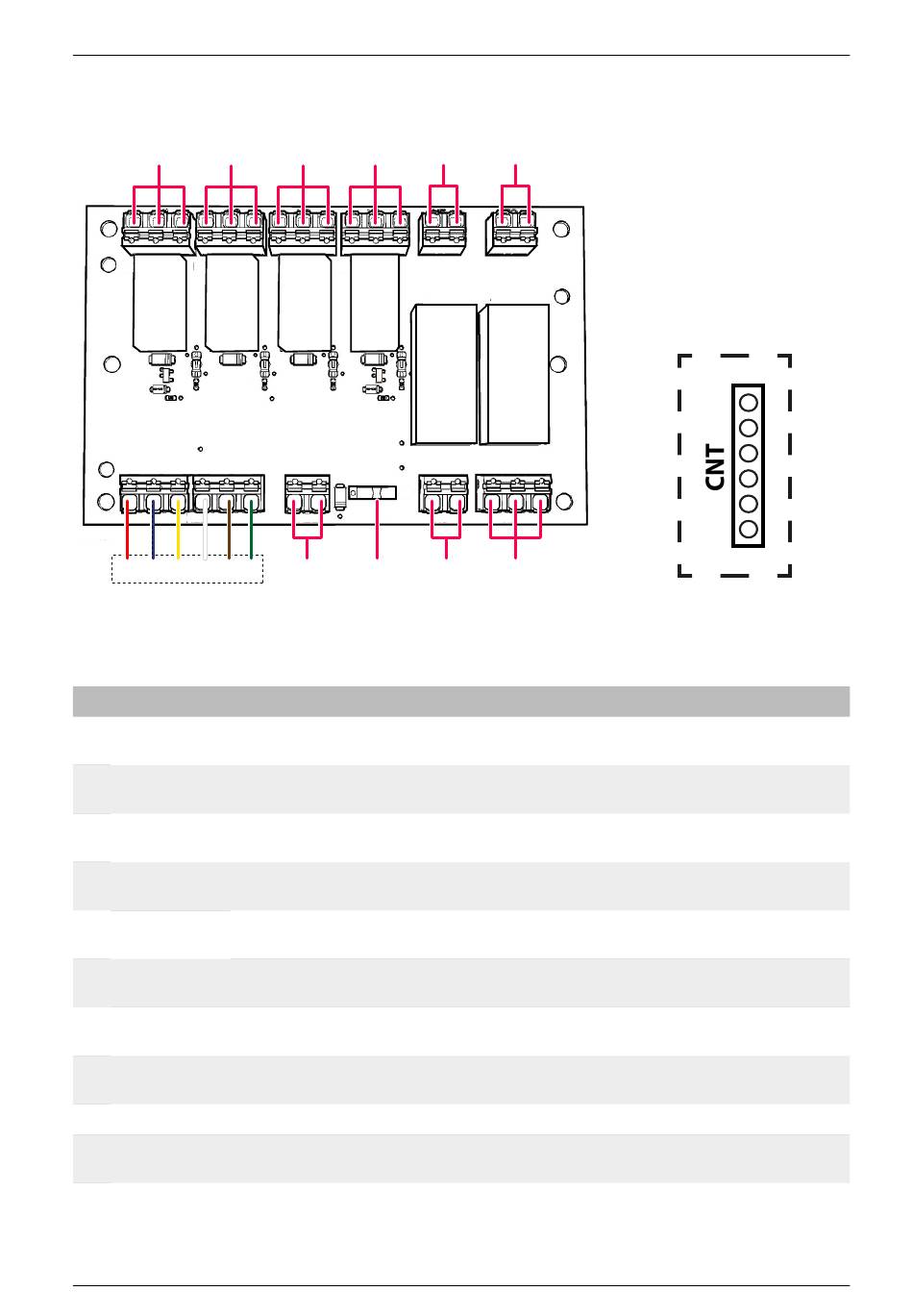

Abbildung 9: Anschlussschema für Innengeräte
* vorkonfektioniertes Verbindungskabel
Nr. Bezeichnung
Beschreibung
Potenzialfreier Ausgang (Wechselkontakt),
X1
1
Betriebsmeldung, belastbar bis max. 130 V DC / 230 V AC, 5 A
Potenzialfreier Ausgang (Wechselkontakt),
2
X2
Heizmeldung, belastbar bis max. 130 V DC / 230 V AC, 5 A
Potenzialfreier Ausgang (Wechselkontakt),
3
X3
Verdichtermeldung, belastbar bis max. 130 V DC / 230 V AC, 5 A
Potenzialfreier Ausgang (Wechselkontakt),
X4
4
Alarmmeldung, belastbar bis max. 130 V DC / 230 V AC, 5 A
230-VAC-Eingang,
5
X5
Fern-Ein/Aus
230-VAC-Eingang,
6
XE3
Spannungsüberwachung über Phase L und N
Potenzialfreier Ausgang (Wechselkontakt),
7
X7
Spannungsüberwachung, belastbar bis max. 130 V DC / 230 V AC, 5 A
Potenzialfreier Eingang,
8
X6
Fern-Ein/Aus
9
S5
Testschalter zur Prüfung der Alarmmeldung über X4
Potenzialfreier Eingang,
10
XE2
Externe Alarmmeldung
16
3
4
5
K3
K4
K5
S5
0
1
XE2
X6
10
9
8
6
K6
X7
7
