5 Funktionsbausteine
5.163 L_TbCurve - Kennlinienfunktion
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
5.163.3

Kennlinienmodus 1: Symmetrisch zur Y-Achse

Ist in C04100 die Auswahl "Symmetrisch zur Y-Achse" eingestellt, wird die resultierende Kennlinie
im I. u. IV. Quadranten an der Y-Achse gespiegelt.
Beispiel
x
y(x)

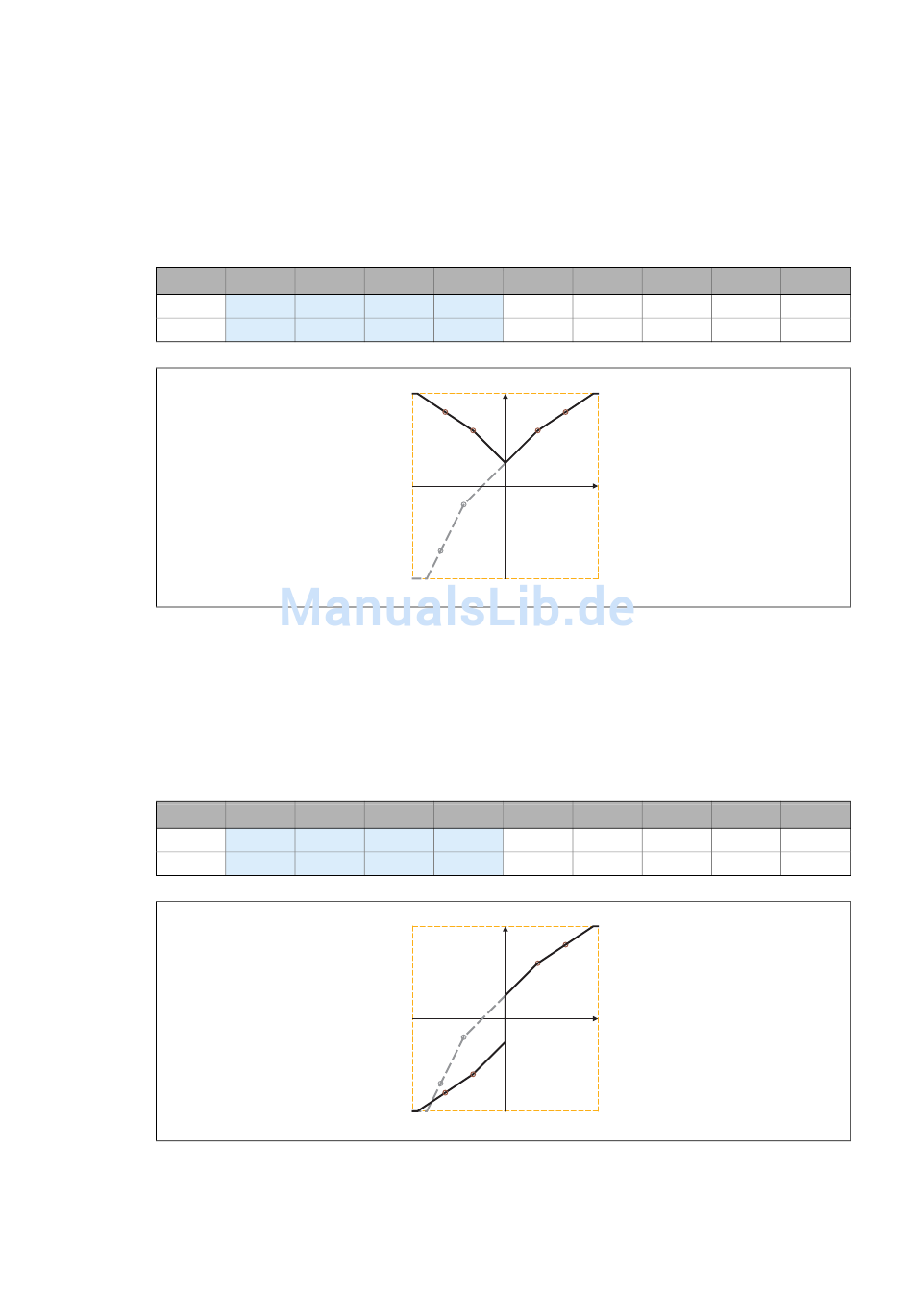

[5-129] Beispiel: Kennlinie im Kennlinienmodus 1 (symmetrisch zur Y-Achse)
5.163.4

Kennlinienmodus 2: Symmetrisch zum Nullpunkt

Ist in C04100 die Auswahl "Symmetrisch zum Nullpunkt" eingestellt, wird die resultierende Kennli-
nie im I. u. IV. Quadranten am Nullpunkt gespiegelt.
Beispiel
x
y(x)
[5-130] Beispiel: Kennlinie im Kennlinienmodus 2 (symmetrisch zum Nullpunkt)
Lenze · Funktionsbibliothek 9400 · Referenzhandbuch · DMS 6.7 DE · 08/2014 · TD05
1 2 3
-140 % -90 % 70 %
-140 % -40 % 120 %
-200 % / -200 %
1 2 3
-140 % -90 % 70 %
-140 % -40 % 120 %
-200 % / -200 %
4 5
130 % 0 % 0 %
160 % 0 % 0 %
dnOut_n 200 % / 200 %
x4, y4
x3, y3
II. I.
dnIn_n
x2, y2
III. IV.
x1, y1
4 5
130 % 0 % 0 %
160 % 0 % 0 %
dnOut_n 200 % / 200 %
x4, y4
x3, y3
II. I.
dnIn_n
x2, y2
III. IV.
x1, y1
6 7 8
0 % 0 %
0 % 0 %
6 7 8
0 % 0 %
0 % 0 %
9
0 %
0 %
9
0 %
0 %
