Fig. 1
1
3
9
14
Fig. 2
14
Fig. 3
A
6
2
5
4
7
6
11
10
8
12
13
16
15
17
B
C
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Er satzteilen nur Original-Teile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnum-
mern so wie Typ und Baujahr des Gerätes an.

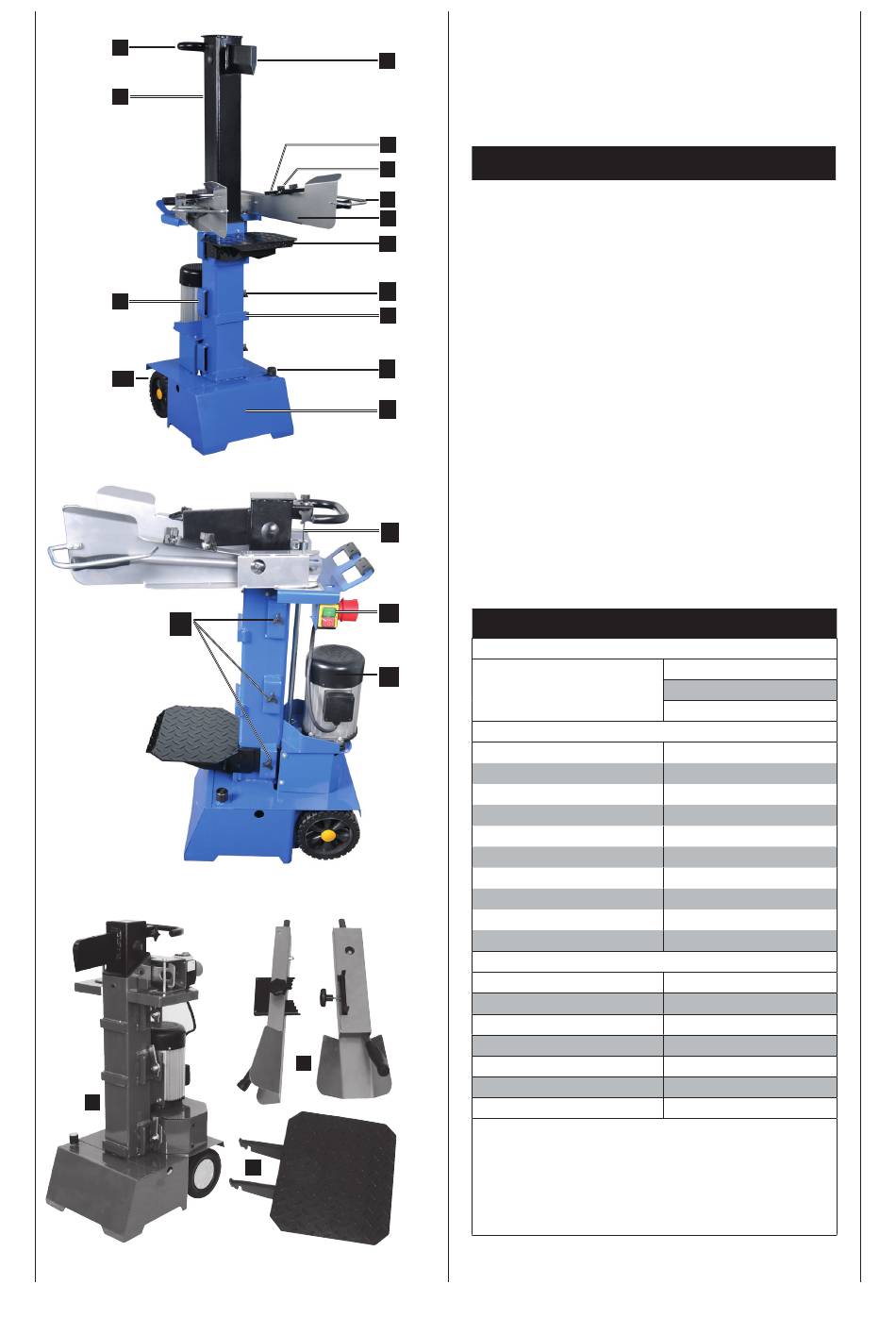

Steuerungen und Teile, Fig 1–3
1 Handgriff
2 Spaltmesser
3 Spaltsäule
4 Einstellschraube für Spannpratze
5 Verstellbare Spannpratze
6 Bedienarm
7 Griffschutz
8 Halterung für Tisch (vorn)
9 Halterung für Tisch (seitlich)
10 Verriegelungsschraube
11 Spalttisch
12 Entlüftungskappe
13 Grundgestell
14 Räder
15 Schalter und Stecker
16 Hubeinstellstange
17 Motor
A Vormontierte Geräteeinheit
B Bedienarme rechts/links
C Tischplatte
HL1000V
Lieferumfang
Technische Daten
Maße T/B/H
Tischhöhe mm
Arbeitshöhe mm
Holzlänge cm
Leistung max. t*
Zylinderhub cm
Vorlaufgeschwindigkeit
Rücklaufgeschwindigkeit
Ölmenge l
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung P1 W
Abgabeleistung P2 W
Betriebsart
Motordrehzahl 1/min
Motorschutz
Phasenwender
Technische Änderungen vorbehalten!
* Die maximal erreichbare Spaltkraft ist abhängig
vom Widerstand des Spaltgutes und kann auf-
grund variabler Einflussgrößen auf die Hydraulik-
anlage abweichen.
Holzspalter
Kleinteile/Beipackbeutel
Betriebsanleitung
850/660/1080-1565
340/580/815
985
59/82,5/105
10
48,5
4 cm/s
20 cm/s
6,5
117
400/50
4000
3000
S6 40%
2800
ja
ja
