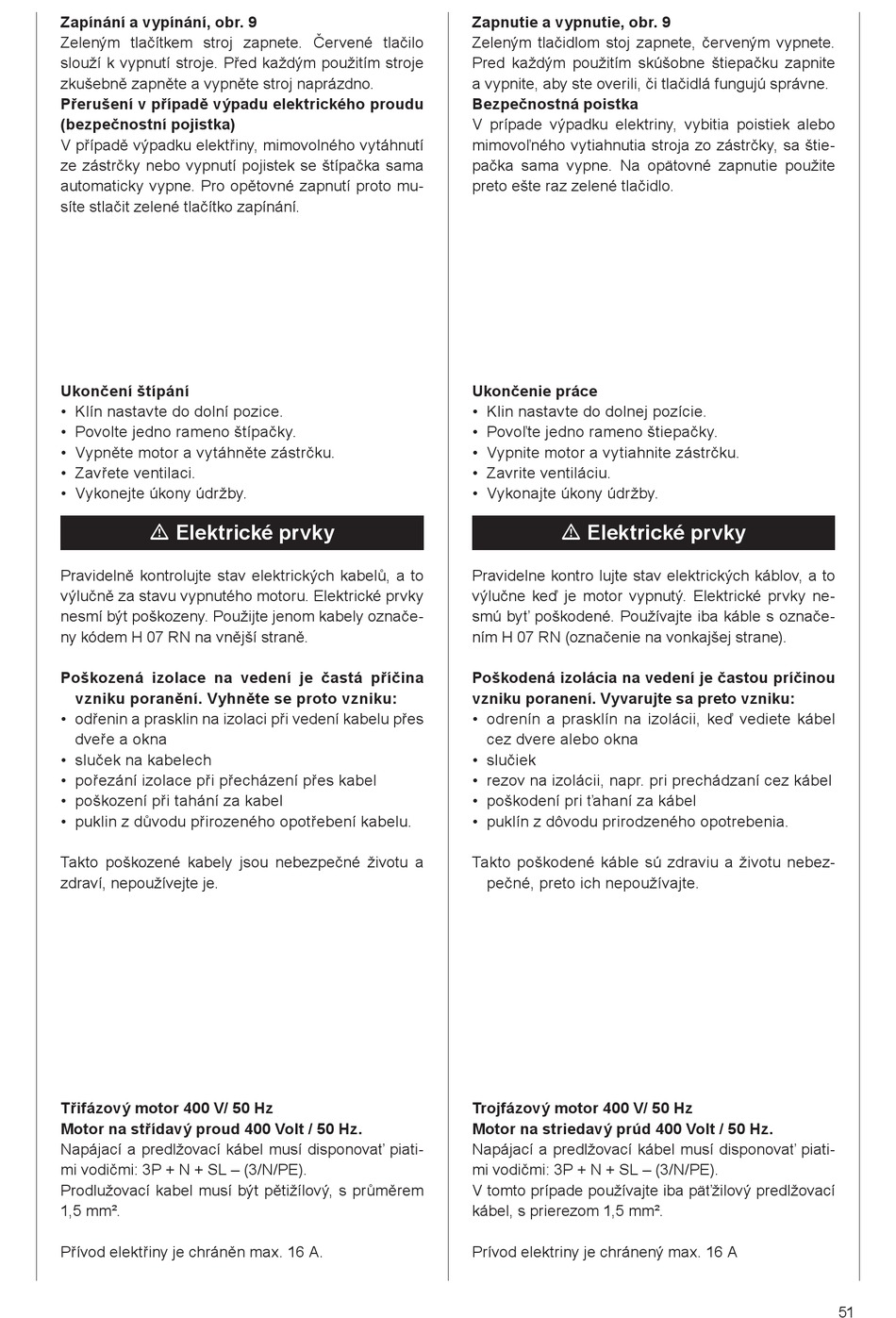

Scheppach HL1000V Anleitung Seite 51

Zapínání a vypínání, obr. 9
Zeleným tlačítkem stroj zapnete. Červené tlačilo
slouží k vypnutí stroje. Před každým použitím stroje
zkušebně zapněte a vypněte stroj naprázdno.
Přerušení v případě výpadu elektrického proudu
(bezpečnostní pojistka)
V případě výpadku elektřiny, mimovolného vytáhnutí
ze zástrčky nebo vypnutí pojistek se štípačka sama
automaticky vypne. Pro opětovné zapnutí proto mu-
síte stlačit zelené tlačítko zapínání.
Ukončení štípání
• Klín nastavte do dolní pozice.
• Povolte jedno rameno štípačky.
• Vypněte motor a vytáhněte zástrčku.
• Zavřete ventilaci.
• Vykonejte úkony údržby.
m Elektrické prvky
Pravidelně kontrolujte stav elektrických kabelů, a to
výlučně za stavu vypnutého motoru. Elektrické prvky
nesmí být poškozeny. Použijte jenom kabely označe-
ny kódem H 07 RN na vnější straně.
Poškozená izolace na vedení je častá příčina
vzniku poranění. Vyhněte se proto vzniku:
• odřenin a prasklin na izolaci při vedení kabelu přes
dveře a okna
• sluček na kabelech
• pořezání izolace při přecházení přes kabel
• poškození při tahání za kabel
• puklin z důvodu přirozeného opotřebení kabelu.
Takto poškozené kabely jsou nebezpečné životu a
zdraví, nepoužívejte je.
Třifázový motor 400 V/ 50 Hz
Motor na střídavý proud 400 Volt / 50 Hz.
Napájací a predlžovací kábel musí disponovať piati-
mi vodičmi: 3P + N + SL – (3/N/PE).
Prodlužovací kabel musí být pětižílový, s průměrem
1,5 mm².
Přívod elektřiny je chráněn max. 16 A.
Zapnutie a vypnutie, obr. 9
Zeleným tlačidlom stoj zapnete, červeným vypnete.
Pred každým použitím skúšobne štiepačku zapnite
a vypnite, aby ste overili, či tlačidlá fungujú správne.
Bezpečnostná poistka
V prípade výpadku elektriny, vybitia poistiek alebo
mimovoľného vytiahnutia stroja zo zástrčky, sa štie-
pačka sama vypne. Na opätovné zapnutie použite
preto ešte raz zelené tlačidlo.
Ukončenie práce
• Klin nastavte do dolnej pozície.
• Povoľte jedno rameno štiepačky.
• Vypnite motor a vytiahnite zástrčku.
• Zavrite ventiláciu.
• Vykonajte úkony údržby.
m Elektrické prvky
Pravidelne kontro lujte stav elektrických káblov, a to
výlučne keď je motor vypnutý. Elektrické prvky ne-
smú byť poškodené. Používajte iba káble s označe-
ním H 07 RN (označenie na vonkajšej strane).
Poškodená izolácia na vedení je častou príčinou
vzniku poranení. Vyvarujte sa preto vzniku:
• odrenín a prasklín na izolácii, keď vediete kábel
cez dvere alebo okna
• slučiek
• rezov na izolácii, napr. pri prechádzaní cez kábel
• poškodení pri ťahaní za kábel
• puklín z dôvodu prirodzeného opotrebenia.
Takto poškodené káble sú zdraviu a životu nebez-
pečné, preto ich nepoužívajte.
Trojfázový motor 400 V/ 50 Hz
Motor na striedavý prúd 400 Volt / 50 Hz.
Napájací a predlžovací kábel musí disponovať piati-
mi vodičmi: 3P + N + SL – (3/N/PE).
V tomto prípade používajte iba päťžilový predlžovací
kábel, s prierezom 1,5 mm².
Prívod elektriny je chránený max. 16 A
51
