Scheppach HL1000V Anleitung Seite 16

Fig. 5
A
Fig. 5.1
Fig. 6
Fig. 6
A
1
2
16

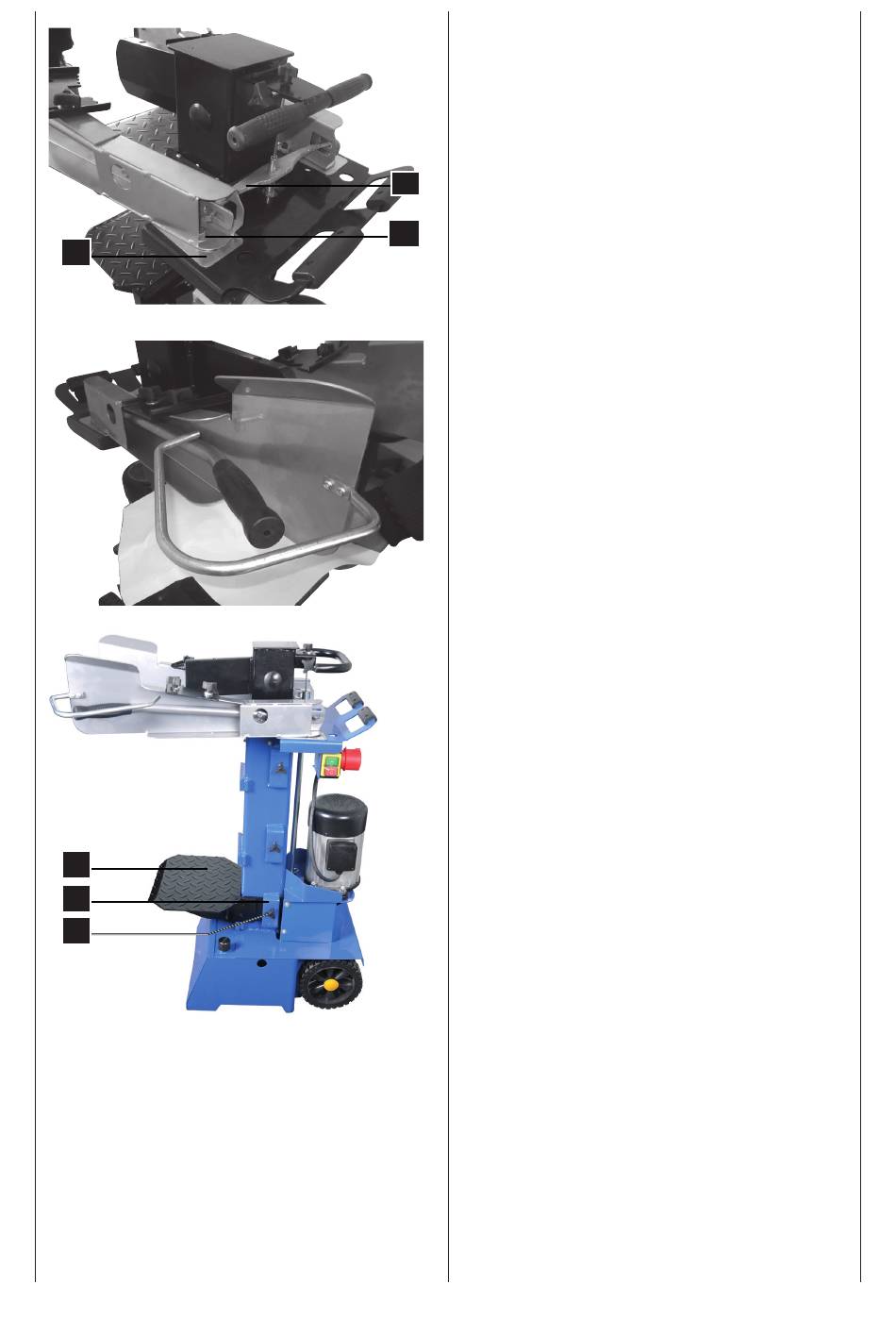

Bedienarme montieren, Fig. 5
• Fetten Sie das Gleitblech (A) leicht ein.
• Bedienarm (B) mit der Aussparung in die Querver-
bindung (C) einführen.
• Sechskantschraube (D) mit Scheibe von oben ein-
setzen, mit Scheibe und Sicherungsmutter von un-
ten festziehen, dass sich der Bedienarm noch be-
wegen lässt.
C
D
Sicherungsbügel an Bedienarmen montieren,
Fig. 5.1
Sicherungsbügel (A) jeweils mit 2 Kreuzschlitz-
schrauben, 2 Schei ben und 2 Stoppmuttern an beide
Bedienarme fest schrauben.
Tischplatte montieren, Fig. 6
Die Tischplatte kann je nach Länge des zu spaltenden
Holzes in den 3 Höhen 59 cm, 82,5 cm und 105 cm an -
ge bracht werden.
Stecktisch (A) durch die Laschen (1) einführen und
einrasten.
Stecktisch mit Knebelschraube (2) sichern.
