Fig. 5.1
Fig. 6
Fig. 6
A
1
2
Fig. 7
46

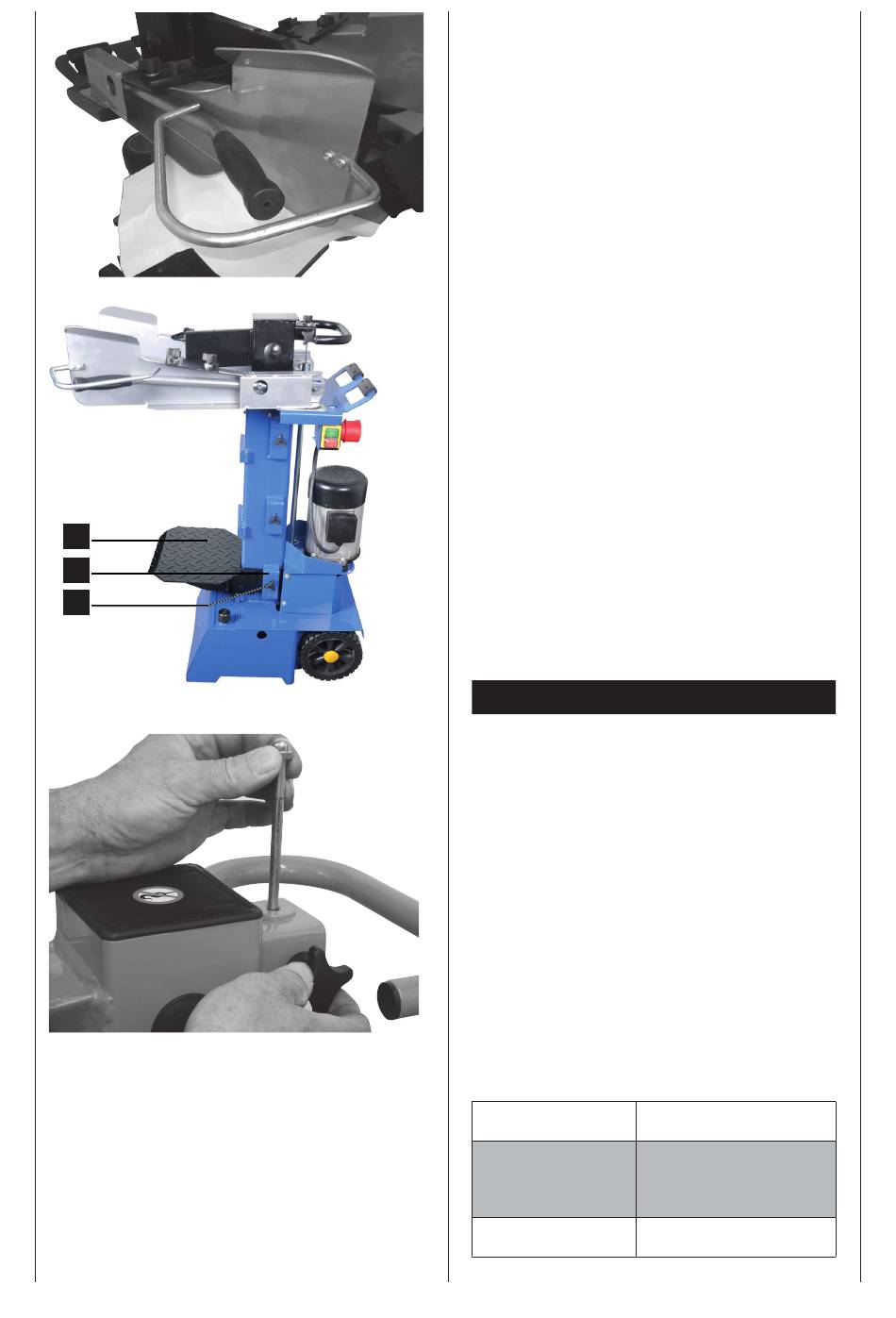

Fissaggio staffe di sicurezza sulle armi operativi,
fig. 5.1
Fissare le staffe di sicurezza (A) con 2 viti con testa a
croce, 2 rondelle e 2 dadi di bloccaggio su entrambe
le braccia operativi.
Montaggio del piano del banco, Fig. 6
Il piano del banco può essere montato, a secon-
da della lunghezza dei ceppi, a tre altezze: 59 cm,
82,5 cm e 105 cm.
Inserire la tabella di log (A) tramite le staffe (1) e farlo
scattare in posizione.
Fissare la tavola con la vite ginocchiera (2).

Indicazioni di lavoro

Limitazione della corsa per il legno corto, Fig. 7
Posizione inferiore del cuneo ca. 10 cm sopra il ban-
co da taglio
• Portare il cuneo nella posizione desiderata
• Lasciar andare un braccio di manovra
• Spegnere il motore
• Lasciar andare il secondo braccio di manovra
• Allentare la vite d'arresto
• Portare verso l'alto l'asta di regolazione della cor-
sa, fino allo scatto della molla
• Serrare nuovamente la vite d'arresto.
• Accendere il motore
• Verificare la posizione superiore.
Verifica funzionale
Prima di ogni utilizzo, bisogna eseguire una prova
funzionale.
Azione:
Spingere entrambi i Il cuneo scende – fino a
manici verso il basso. sopra il piano.
Lasciando una mani- Il cuneo resta fermo nella
glia posizione scelta. Il cuneo
resta fermo nella posizione
scelta.
Lasciando entrambi i Il cuneo ritorna nella posi-
manici zione superiore.
Risultato:
