Fig. 1
3
1
5
16
11
Fig. 2
5
7
8
10
9
6
2
4
6
5
7
8
9
15
1
13
17
14
12
Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Be die-
nungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Er-
16
satzteilen nur Original-Teile. Ersatzteile erhalten Sie
bei Ihrem Woodster-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
so wie Typ und Baujahr des Gerätes an.

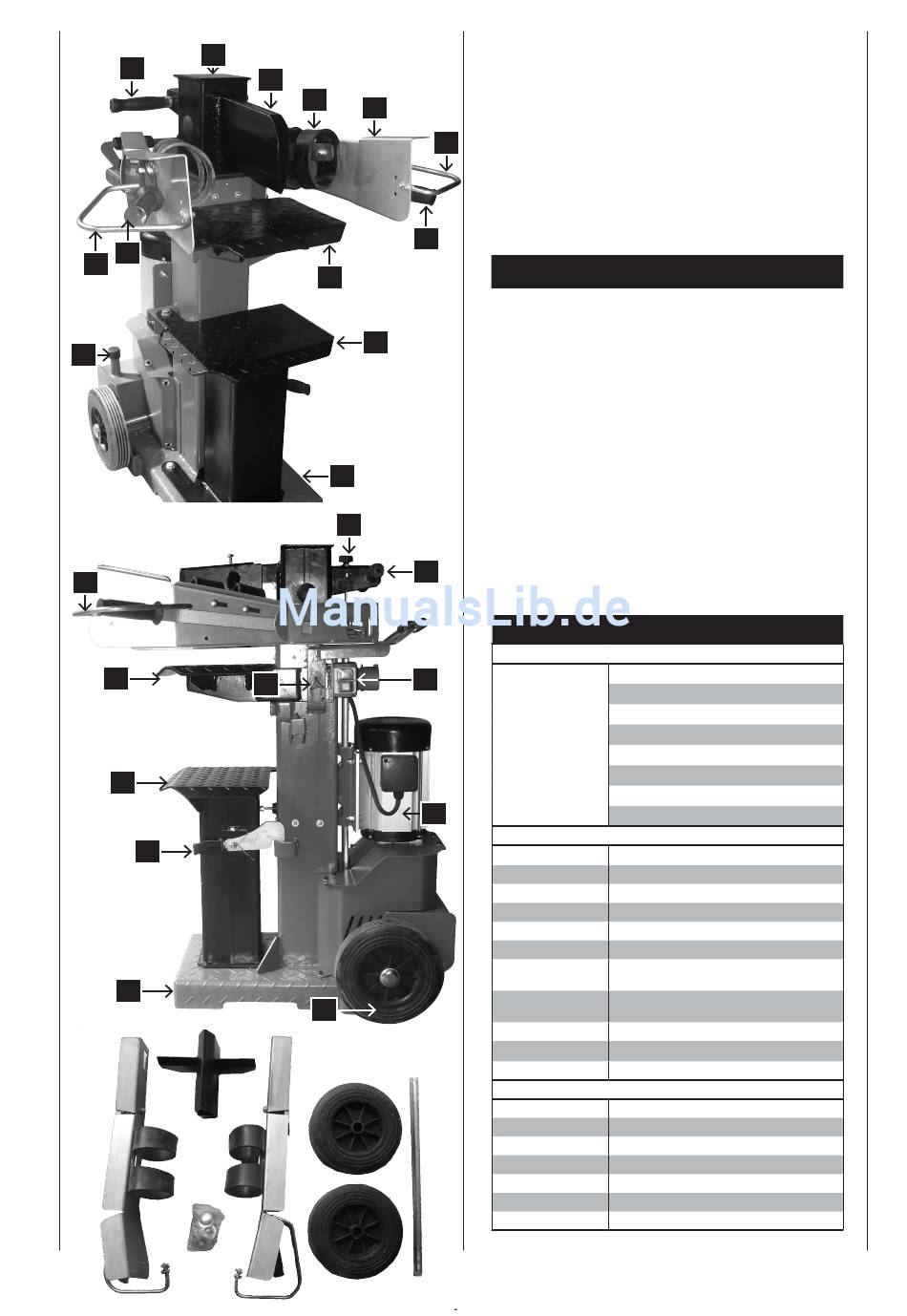

Steuerungen und Teile, Fig 1–2
1 Handgriff
2 Spaltmesser
3 Spaltsäule
4
Haltegummi
5
Bedienarm
6 Griffschutz
7 Einhängetisch
8 Schwenktisch
9 Spalttisch fest
10 Verriegelungshaken
11 Entlüftungskappe
12 Räder
13 Schalter und Stecker
14 Motor
15 Hubeinstellstange
16 Sicherheitsbügel
17
Feststellgriff für Einhängetisch
Lieferumfang
Technische Daten
Maße T/B/H
Tischhöhe mm
Arbeitshöhe mm
Holzlänge cm
Leistung t
Zylinderhub cm
Vorlaufgeschwindigkeit
cm/s
Rücklauf-
geschwindigkeit cm/s
Ölmenge l
Holzbreite min. /max. cm
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung P1 kW
Abgabeleistung P2 kW
Betriebsart
Motordrehzahl 1/min
Motorschutz
Phasenwender
Technische Änderungen vorbehalten!
HL1200
Hydraulischer Holzspalter
Kleinteile/Beipackbeutel
2 Bedienarme
Einhängetisch
Radachse
Laufräder
Spaltkreuz
Betriebsanleitung
860/550/1100–1650
70/550/820
900
62,5/90/138
12,0
55,0
4,5
18,0
8,0
12 – 40
207,0
400/50
4,1
3,4
S 6/40 % / IP 54
1450
ja
ja
