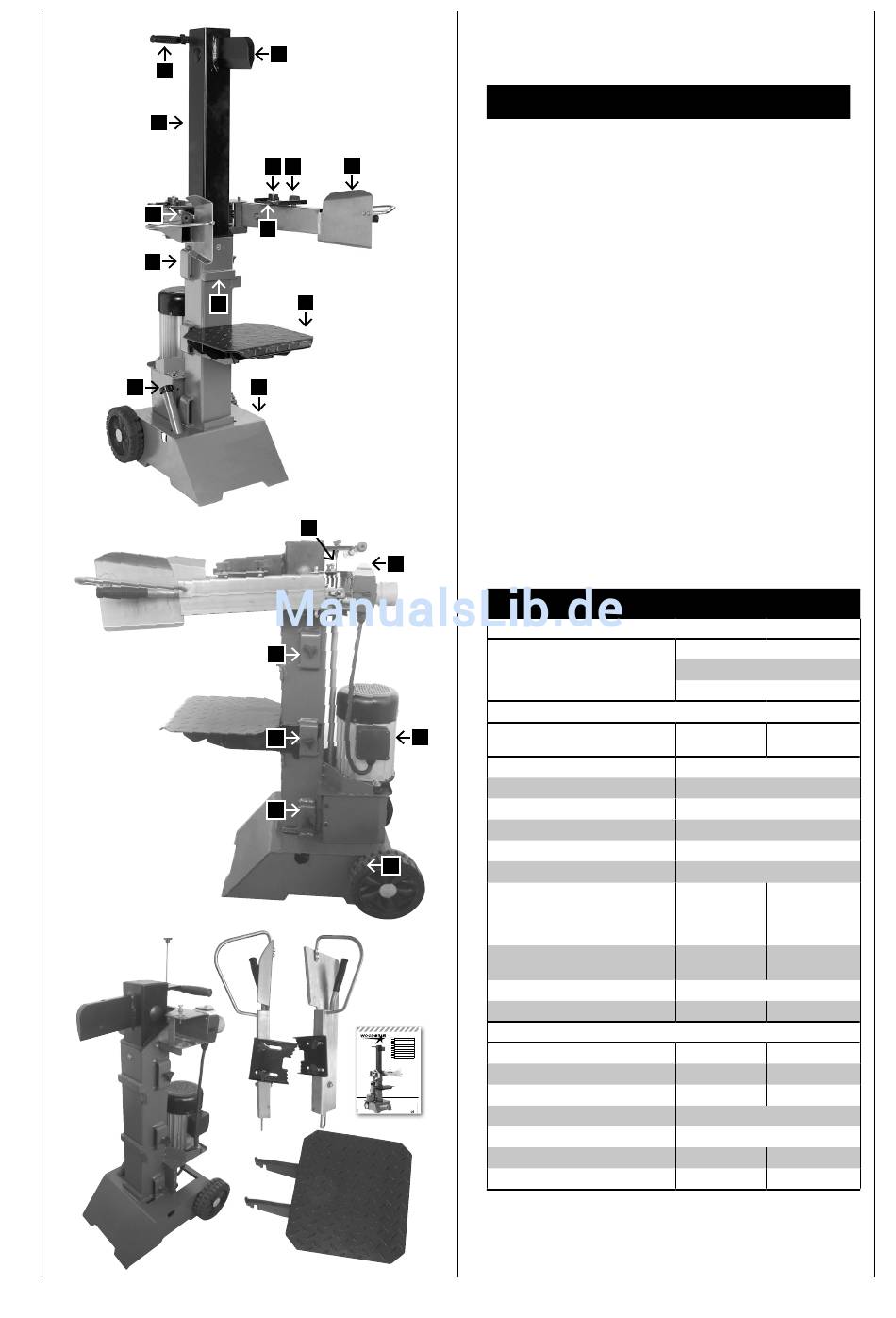

Steuerungen und Teile, Fig 1–3
1 Handgriff
Spaltmesser
2
Spaltsäule
3
Einstellschraube für Spannpratze
4
5 Verstellbare Spannpratze
Bedienarm
6
Griffschutz
7
Halterung für Tisch (vorn)
8
9 Halterung für Tisch (seitlich)
Verriegelungshaken
10
Spalttisch
11
Entlüftungskappe
12
13 Grundgestell
Räder
14
Schalter und Stecker
15
Hubeinstellstange
16
17 Motor
A Vormontierte Geräteeinheit
Bedienarme rechts/links
B
Tischplatte
C
Bedienungsanleitung
D
HL800E
Lieferumfang
Technische Daten
Maße T/B/H
Tischhöhe mm
Arbeitshöhe mm
Holzlänge cm
Leistung max. t*
Zylinderhub cm
Vorlaufgeschwindigkeit
cm/s
Rücklauf-
geschwindigkeit cm/s
Ölmenge l
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung P1 W
Abgabeleistung P2 W
Betriebsart
Motordrehzahl 1/min
Motorschutz
Phasenwender
Technische Änderungen vorbehalten!
Hydraulischer Holzspalter
Kleinteile/Beipackbeutel
Betriebsanleitung
400 V / 50 230 V / 50
Hz Hz
850/750/990-1465
270/520/770
920
56/81/103
8
48,5
5,7 3,1
19,0 15,5
5,0
105,5 102
400/50 230/50
3300 3000
2400 2200
S6 40%
2800
ja nein
ja nein
