CAD-COMPACT ADVANCED

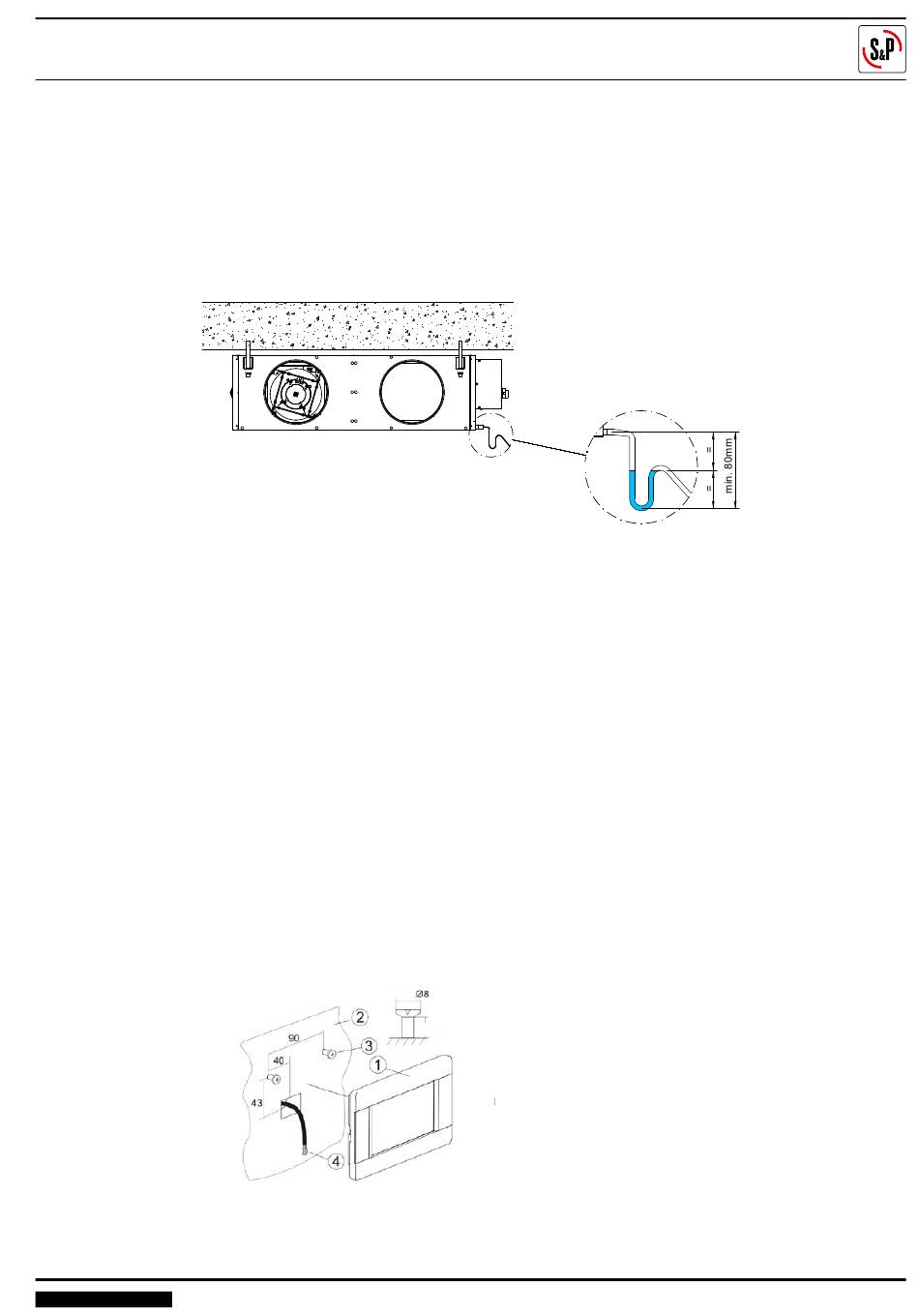

6.7.2. Anschluss Kondensatablauf
Die Geräte werden mit 2 Abläufen (vor und nach der WRG) geliefert. Die Anschlussstutzen (1/2") liegen bei.
Beide Kondensatabläufe sollten an die Abwasserleitung angeschlossen werden.
Kondensatabläufe:
• Um das Abfließen von Kondensat aus der Wanne zu gewährleisten, muss ein Siphon installiert werden,
die Druckdifferenz in mmWS muss größer sein als der vom Ventilator erzeugte Druck.
• Die Kondensatleitung sollte eine Neigung von ca. 2 bis 3% aufweisen.
6.7.3. Elektrischer Anschluss
Die CAD COMPACT ADVANCED Geräte werden anschlussfertig geliefert, alle nötigen Fühler und Sensoren
sind bereits eingebaut und mit der Regelung verbunden.
Der elektrische Anschluss beschränkt sich auf den Netzanschluss, das Bedienteil sowie mögliches
elektrisches Zubehör wie CO2-Sensoren und die Verbindung deren Stromversorgung.
Stellen Sie die elektrischen Anschlüsse entsprechend den Schaltplänen am Ende dieses Handbuchs her.
6.7.3.1. Bedienteil
Das Bedienteil wird mit einem 10 Meter langen Anschlußkabel geliefert, welches durch ein maximal 30 Meter
langes ersetzt werden kann (Kabeltyp: H05VV-F-4G 0.25).
Das Bedienteil (Schutzart IP20) ist nur für die Installation in trockenen Räumen vorgesehen.
Bei Außenaufstellung des CAD COMPACT ADVANCED Geräts kann, wenn die gewünschten Einstellungen
vorgenommen wurden, kann das Bedienteil von der Klemmenleiste getrennt werden.
Montage des Bedienteils:
Aufputzmontage:
DEUTSCH
Kondensatanschluss
When selecting the cable connecting
panel with the controller the following rule
must be applied: use a cable where single
wire has resistance lower than 8 Ω and
the total length of the cable does not
exceed 100 m. The longer the cable the
cross-section should be increased.
The display advanced panel:
Drill holes in the wall (2) and screw in the
screws (3). Then connect the controller's
panel (1) with a wire (4), that can be placed
in wall's hollow or on its surface.
max.
A rectangular mounting hole can also be cut
out (figure below).
CAD COMPACT ADVANCED
Conexionado a la
línea de condensados
The cable should not be routed near devices
emitting strong electromagnetic field.
Ensure proper air circulation through vent
holes and adequate installation conditions,
in
order
to
not
temperature in panel's vicinity, which also
depends on the room temperature and
screen activity settings.
Bohren Sie zwei Löcher gemäß der
Zeichnung (2) in die Wand. Setzen
3.5-4
Sie Schrauben so, dass der Kopf
herausschaut (3). Verbinden Sie das
Bedienteil (1) mit dem Kabel (4), dies
muss Aufputz herangeführt werden.
Installation requirements: 1 – control/room panel,
2 – vent holes to provide air circulation
The holes cannot decrease required
exceed
maximum
.
IP
