Cad Compact Advanced; Externes Warmwasserheiz- Mbw / Ibw + Kaltwasserregister Ba-Af - S&P CAD COMPACT ADVANCED 900 Bedienungsanleitung

MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG
CAD-COMPACT ADVANCED

7.5. CAD COMPACT ADVANCED +

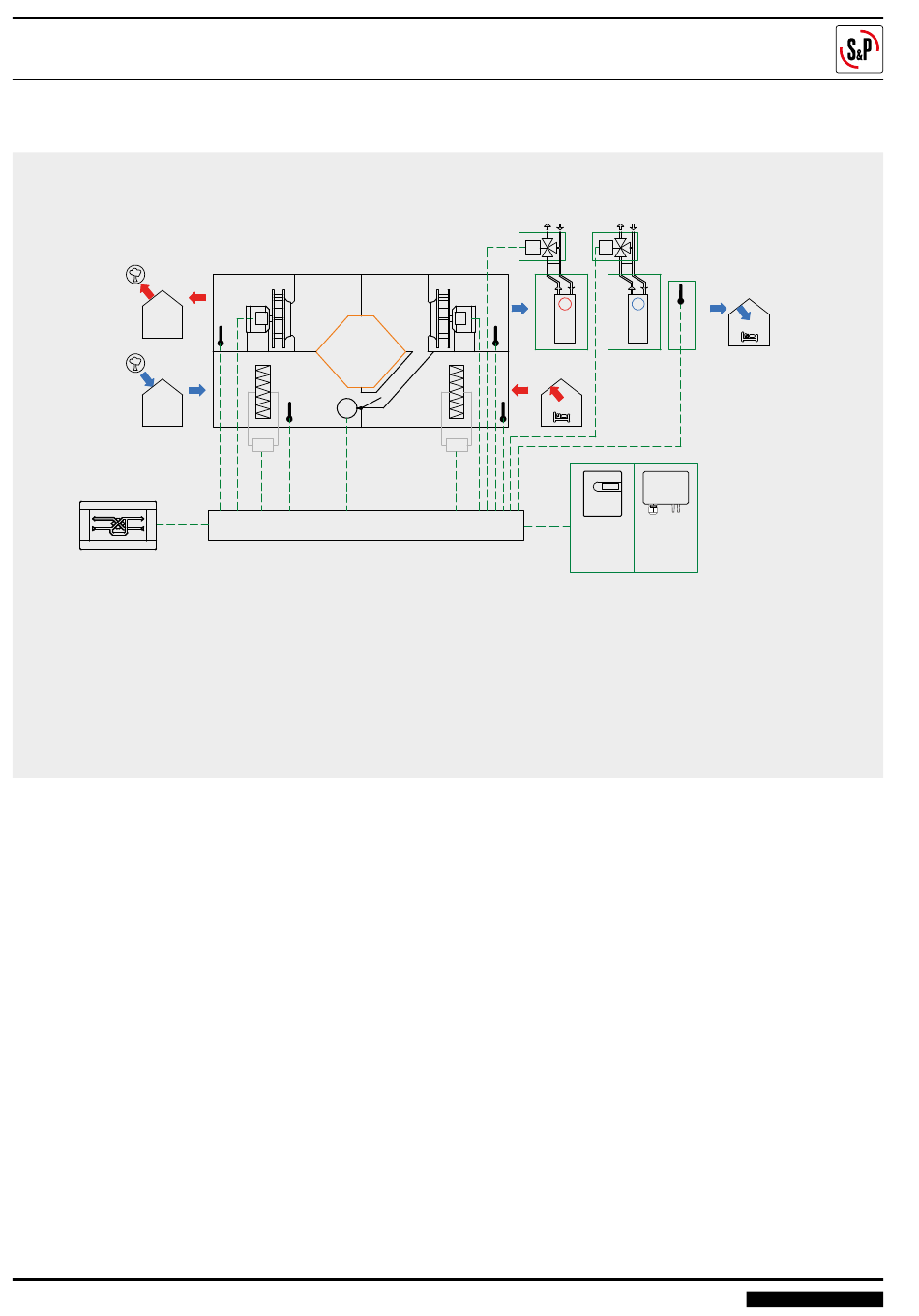

EXTERNES WARMWASSERHEIZ- MBW / IBW + KALTWASSERREGISTER BA-AF

RT
SF Zuluftventilator
EF Fortluftventilator
S1 Zulufttemperatursensor
S2 Außenlufttemperatursensor
S3 Ablufttemperatursensor
S4 Fortlufttemperatursensor
S5 Zulufttemperatursensor, nach dem Erhitzer
FCD Filterüberwachung (Druckwächter)
HE Wärmetauscher
RT Bedienterminal
Seite 18
EF
S4
HE
F7
S2
M
FCD
R E G L E R
CAD COMPACT ADVANCED
HV CV
SF
+
S5
HC
M5
S3
FCD
Z u b e h ö r
Sensor
VAV Modus
F7 Außenluftfilter
M5 Abluftfilter
M Motor Bypass
HC Ext. Warmwasserregister (Zubehör)
HV Drei-Wege Ventil (Zubehör)
CC Ext. Kaltwasserregister (Zubehör)
CV Drei-Wege Ventil (Zubehör)
SCO2 CO2 sensor (Zubehör)
DPA Drucksensor (COP 1 Stück / CAV 2 Stück)
Z u b e h ö r
S1
-
CC
DPA
COP / CAV
Modus
DEUTSCH
