MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG
CAD-COMPACT ADVANCED

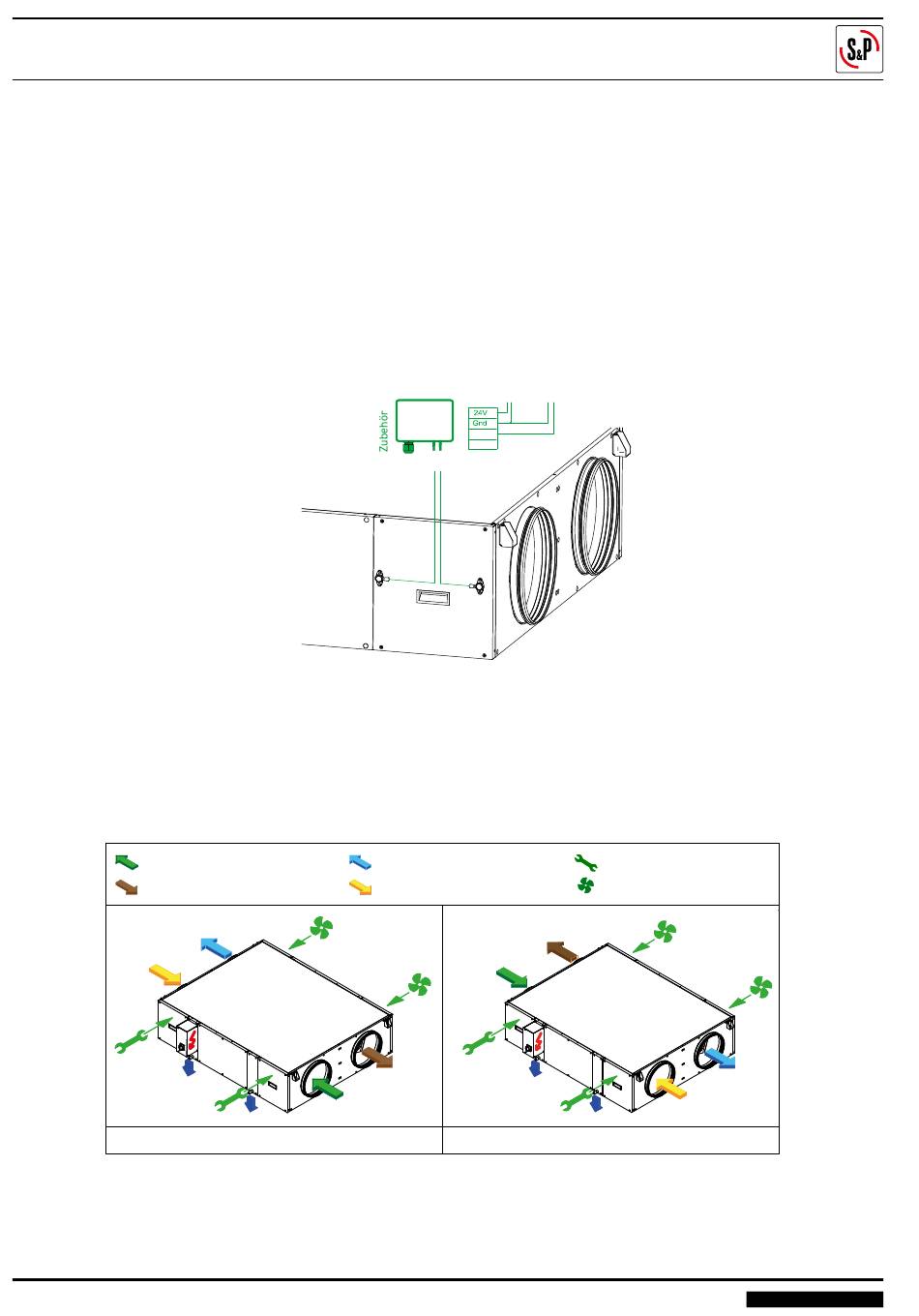

6.7.4.4. CAV - Konstantvolumenstromregelung
Diese Betriebsart wird in Installationen empfohlen, in denen eine konstante Luftmenge aufrechterhalten
werden muss. Und z.B. die Filtersättiging kompensiert werden soll.
Es sind zwei Differenzdruckmessumformer mit einem Messbereich von 0-2000 Pa und 0-10 V
Ausgangssignal erforderlich (z.B. S&P Zubehör DPA2500 PLUS #8007090030).
Diese werden an die Platine angeschlossen.
Die erforderlichen Einstellungen werden bei der Inbetriebnahme am Bedienteil vorgenommen.
1. Schließen Sie die Transmitter an die Messaufnehmer für Zu- und Abluft am Gerät an.
Achten Sie darauf, dass die Anschlüsse für Unter- und Überdruck (➖/➕) übereinstimmen.
6.8. UMKEHR DER LUFTRICHTUNG
Die CAD-COMPACT Geräte werden in einer Standardluftrichtung geliefert
(Zuluft links, mit Blick auf den Elektroanschluss).
Bei Bedarf kann diese umgekehrt werden (Zuluft rechts).
AUßENLUFT
FORTLUFT
LIEFERZUSTAND
Seite 14
ext.
Trafo
DPA-PLUS
0-10 V
4-20mA
-
+
+
-
ZULUFT
ABLUFT
UMKEHRUNG DER LUFTRICHTUNG
CAD COMPACT ADVANCED
zur Platine
CAD COMPACT
ZUGANG ZU DEN FILTERN
ZUGANG ZU DEN VENTILATOREN
DEUTSCH
