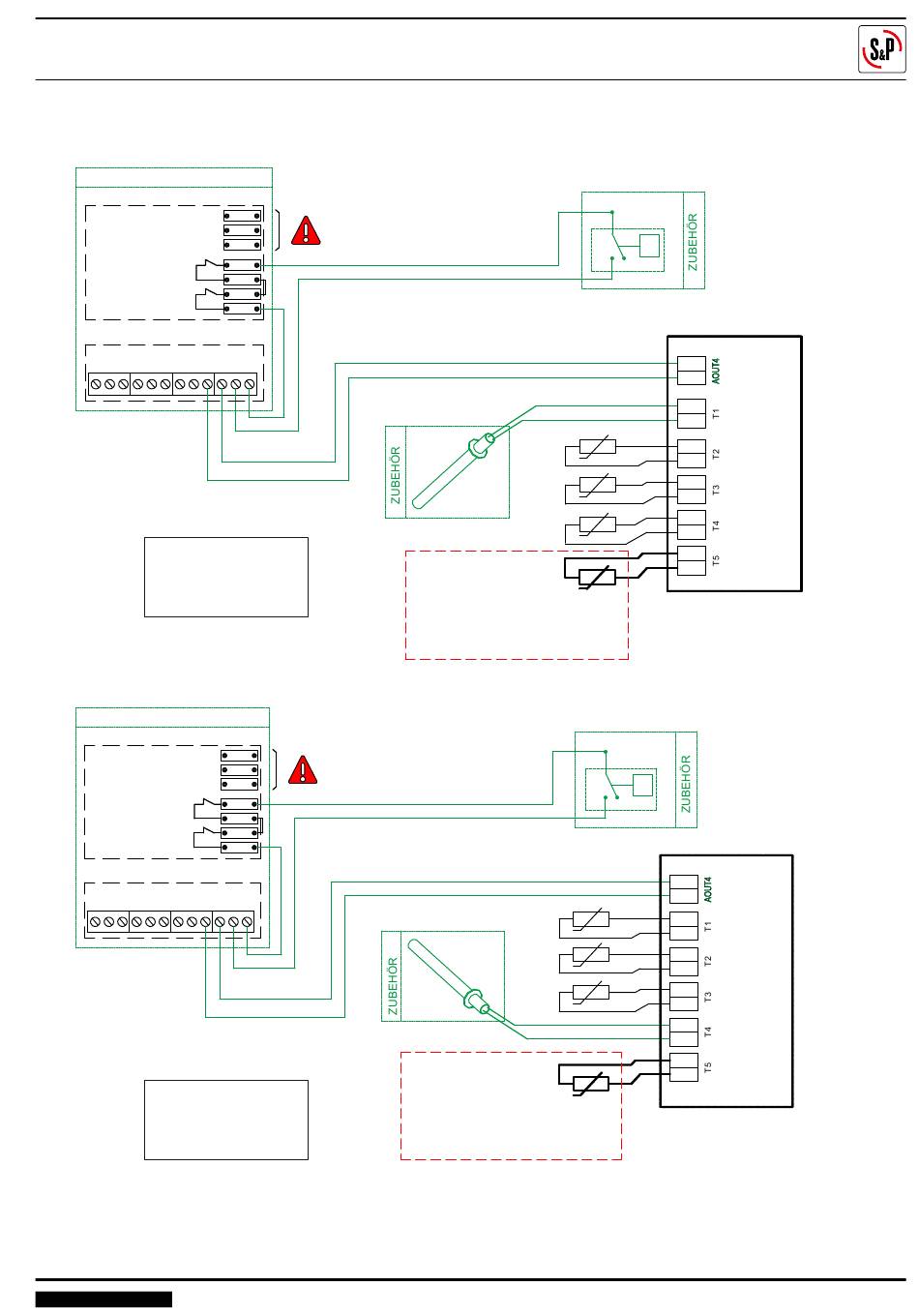

16.8. ANSCHLUSS EXTERNER ELEKTROHEIZREGISTER

16.8.1. LIEFERZUSTAND (Zuluftventilator links, vom der Bedienseite)

ZUBEHÖR
MBE-R
als Nachheizregister
LEISTUNGSKLEMMEN
KLEMMEN AUF DER PLATINE (REGELUNG)
1 2 3 7 8 9
PS: Druckschalter
T : Zuluft - Temperaturfühler
SUP
T : Abluft - Temperaturfühler
ETA
T : Außenluft - Temperaturfühler
ODA
T :
Fortluft - Temperaturfühler
EHA
16.8.2. Nach änderung der Luftrichtung (Zuluftventilator rechts, vom der Bedienseite)
ZUBEHÖR
MBE-R
als Nachheizregister
LEISTUNGSKLEMMEN
KLEMMEN AUF DER PLATINE (REGELUNG)
1 2 3 7 8 9
PS: Druckschalter
Zuluft - Temperaturfühler
T :
SUP
T : Abluft - Temperaturfühler
ETA
T :
Außenluft - Temperaturfühler
ODA
T :
Fortluft - Temperaturfühler
EHA
DEUTSCH
NETZANSCHLUSS
Modellabhänig, je nach MBE-R
4
3
2
1
10 11 12
NETZANSCHLUSS
Modellabhänig, je nach MBE-R
4
3
2
1
10 11 12
CAD COMPACT ADVANCED
LAUFÜBERWACHUNG
TG/K-NTC
T
ETA
T
ODA
T
EHA
T
SUP
Verkabeln Sie den Temperaturfühler T
von T1 nach T5.
Schließen Sie den zusäztlichen Fühler
TG/K-NTC auf T1 an
LAUFÜBERWACHUNG
T
EHA
TG/K-NTC
T
ODA
T
ETA
T
SUP
Verkabeln Sie den Temperaturfühler T
von T4 nach T5.
Schließen Sie den zusäztlichen Fühler
TG/K-NTC auf T4 an
1
P
3 2
ADVANCED REGELER
0-10V
OUT
HEIZEN
GND
GND
IN
GND
IN
GND
IN
GND
IN
GND
IN
GND
SUP
1
P
3 2
ADVANCED REGELER
0-10V
OUT
HEIZEN
GND
GND
IN
GND
IN
GND
IN
GND
IN
GND
IN
GND
SUP
