Inhaltszusammenfassung für S&P ALTAIR 120 H

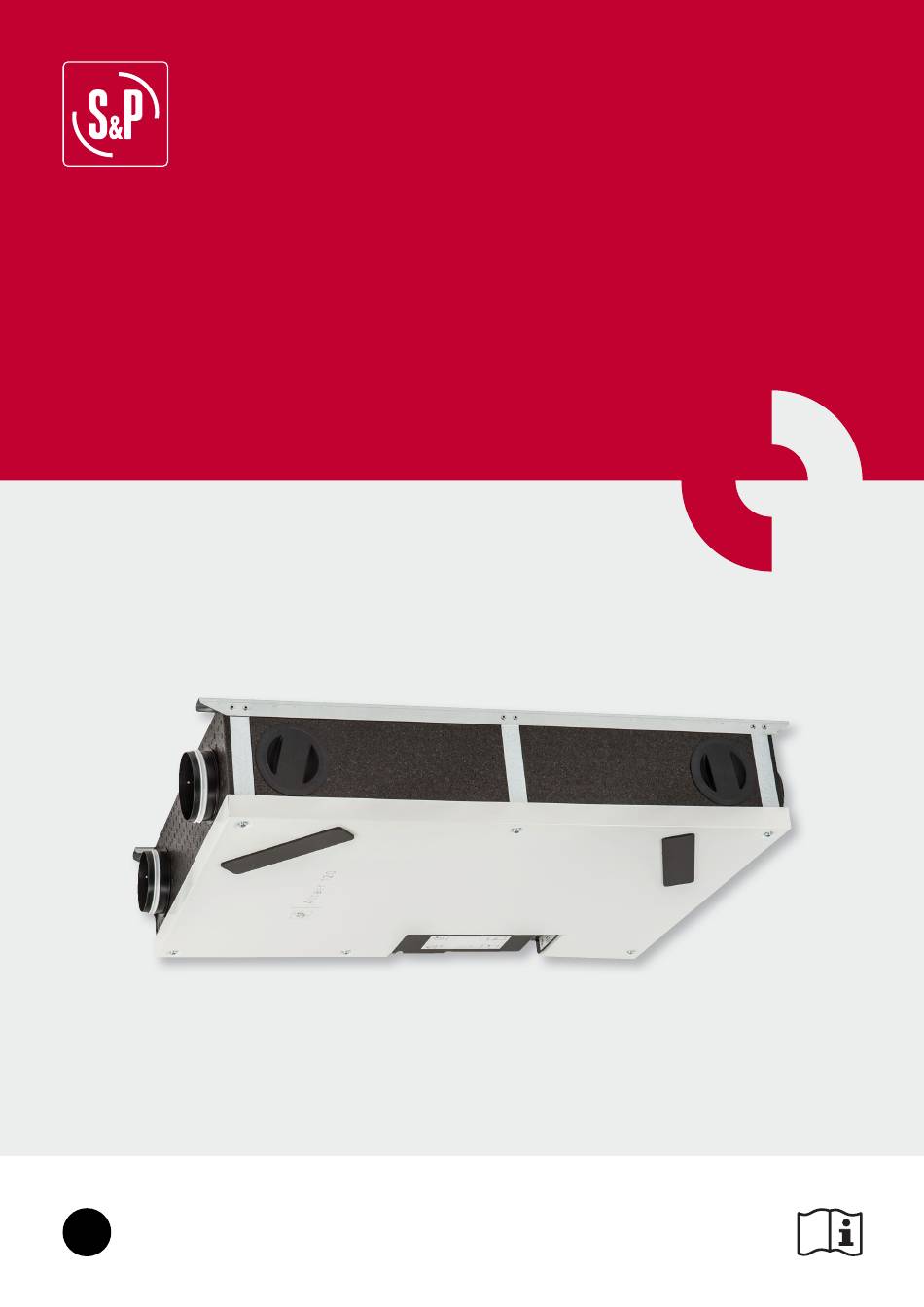

- Seite 1 ALTAIR 120 H Einbau in Zwischendecke...
- Seite 2 1. Wärmetauscher ALTAIR 2. Anschluss Ausblasluft 3. Anschluss Außenluftansauggitter 4. Anschluss Abluft 5. Anschluss Fortluft 6. Filter G4 (Abluft) 7. Filter G4 (Außenluft) 8. Fortluftlüfter 9. Abluftlüfter 10. Wärmetauscher 11. Feuchtesensor 12. Ablaufverbindung 13. Schlauchkabel, Stromversorgung 14. Elektronik 15. Kondensatablaufrohr (l=150 mm) 16.
- Seite 3 1. ALLGEMEINES 1.1. 1.1. WARNHINWEISE Dieses Produkt wurde nach den anerkannten sicherheitstechnischen Regeln hergestellt und entspricht den EG-Nor- men. Bitte lesen Sie den Inhalt dieser Bedienungsanleitung, die wichtige Sicherheitshinweise für die Installation, den Gebrauch und die Wartung dieses Produkts enthält, sorgfältig durch. Bewahren Sie die Anleitung für die Zukunft auf. Bitte prüfen Sie beim Auspacken des Gerätes, ob sich dieses in einwandfreiem Zustand befi...
-
Seite 4: Sicherheitsanweisungen
• Betriebsgrenzen für die Außenlufttemperatur: -18°C / +50°C. • Um Schäden an der Elektronik zu vermeiden, sollte der Hauptschalter stets in der Position „ON“ sein, sofern keine Wartungsarbeiten erforderlich sind. • Relative Feuchtigkeit: max. 95 %, ohne Kondensation. • Potentiell nicht explosive Atmosphäre. •... - Seite 5 chtbeachtung von Anweisungen, auf Mängel, die durch normalen Verschleiß, auf Vorfälle, die durch Fahrlässigkeit verursacht wurden, auf Mängel, die auf eine unsachgemäße Installation der Geräte oder auf schlechte Wartungsbe- dingungen vor der Installation zurückzuführen sind. S&P ist haftet nicht für modifi zierte oder teilweise reparierte Geräte.
-
Seite 6: Abmessungen Und Elektrischer Anschluss
2.2. ABMESSUNGEN UND ELEKTRISCHER ANSCHLUSS 90 mm 360 mm 550 mm 94 mm 30 mm 660 mm 850 mm 30 mm 178 mm 91 mm 208 mm inkl. 10 m Kabel Typ HV05-F-4G0,25 incluidos 10m cable tipo HV05-F-4G0,25 (max. longitud 50m) (max. - Seite 7 2.3. DECKEN Montage: Seitenansicht 30 mm Um die Übertragung von Schwingungen und Geräuschen in den Kanal zu verhindern, empfehlen wir die Entkopplung des Gerätes durch fl exible Anschlüsse. Seite Wohnbereich: Einbau von fl exiblen Schalldämpfern Typ LAF 95 sowohl in der Fort- als auch in der Abluft (Artikelcode: 5209358600/LAF 95 0,5M oder 5209358500/LAF 95 1M) Seite Außenbereich: Anschluss mit wärmegedämmtem flexi- blen Kanal Typ GP ISO ECOSOFT (Artikelcode: 5209346600 GP-...
- Seite 8 2.4. INBETRIEBNAHME Einstellungen der Fernbedienung - INSTALLER Sobald die Frontabdeckung der Fernbedienung entfernt ist, können folgende Einstellungen vorgenommen werden: • die Durchfl ussmengen (3 Geschwindigkeiten) • die Zeitsteuerung der Schmutzfilter • Abgleich der Ströme Um die gewünschte Durchfl ussmenge einzustellen, drehen Sie das entsprechende Potentiometer mit einem kleinen Schraubendreher.
- Seite 9 Einstellung der Wartungszeit der Filter Es besteht die Möglichkeit, den Zeitpunkt auf 6, 9, 12 oder 15 Monate einzustellen (12 Monate Werkseinstellung). Die Verschmutzung des Filters ist mit der Außenumgebung (Verschmutzung, Pollen, ...) und mit der Nutzung des Hauses (Staub, Kochfette, ...) verbunden. Es wird daher empfohlen, diesen Parameter nach dem zweiten Austausch des Fil- ters zu ändern.
- Seite 10 Einstellung des Bereichs der relativen Feuchtigkeit in % Der ALTAIR 120 hat einen Feuchtefühler in der Extraktion. Diese Sonde ermöglicht die Modifi zierung der Geschwin- digkeit des Gerätes entsprechend dem ermittelten Wert. Der obere Bereich der relativen Luftfeuchtigkeit kann mit dem in der Zeichnung angegebenen Potentiometer durch vorsichtiges Drehen mit einem kleinen Schraubendreher eingestellt werden.
- Seite 11 Beschreibung Elektronikplatine Keine Funktion in dieser Version Keine Funktion in dieser Version DIPSWITCH 6: 1 (standardmäßig Steuerung) - 0 (SPCM) Keine Funktion in dieser Version Sollwert des Feuchtigkeitssensors. Keine Funktion bei angeschlossenem Modul SPCM-1 USB-Anschluss (für Software-Updates) Temperaturfühler Feuchtefühler Abluftlüfter Fortluftlüfter Versorgung der Motoren, 230V, 50Hz Keine Funktion in dieser Version...
- Seite 12 Geschwindigkeitseinstellungen – BENUTZER Einstellungen Durchfl uss Automatikmodus Geschwindigkeitseinstellungen Durch Drücken der Tasten „Durchfl usseinstellung” kann die Geschwindigkeit des Gerätes verändert werden. Die Taste leuchtet dann grün auf. (Kleiner Lüfter = Drehzahl senken und großer Lüfter = Drehzahl erhöhen). Niedrige Drehzahl Mittlere Drehzahl Hohe Drehzahl Automatikbetrieb...
-
Seite 13: Standby-Funktion
2.5. FILTERWARTUNG Es wird eine regelmäßige Überprüfung der Filter empfohlen, mindestens aber einmal im Jahr. Nach der eingestellten Zeit (Werkseinstellung 12 Monate) wird der Schmutzfi lter-Alarm aktiviert Um die Filter zu wechseln, müssen die Abdeckungen (1) en- tfernt und die Filter (2) durch neue ersetzt werden. Tauschen Sie nach Platzierung der neuen Filter die Abdeckungen aus. -
Seite 14: Alarm-Steuerung
2.7. ALARM-STEUERUNG Mit Hilfe der LED „A” auf der Benutzersteuerung ist es möglich, den Status des Geräts zu überwachen. Diese LED zeigt bei Ausfall einer der kritischen Komponenten des Gerätes oder einfach zur Mitteilung (Austausch der Filter) einen Alarm (siehe Tabelle) an. Je nach Schweregrad des erzeugten Alarms wird die eine oder andere Steuerung durchgeführt, bis hin zur Abschaltung der Anlage aus Sicherheitsgründen. -
Seite 15: Ausserbetriebnahme Und Recycling
Recycling-Behälter zu geben. Ist Ihr Gerät ebenfalls mit diesem Symbol gekennzeichnet, vergessen Sie bitte nicht, das ausgetauschte Gerät zur nächsten Entsorgungsstelle zu bringen. 2.10. ERP-DATEN Ökologische Gestaltung Verordnung (EU) Nr. 1253/2014 der Kommission vom 7. Juli 2014 Informationsanforderungen (Anhang V) ALTAIR 120 H Marke S&P Identifikator 5153811000 CEE gemäßigtes Klima (kWh/(m2.an)) - Seite 16 S&P SISTEMAS DE VENTILACIÓN, S.L.U. C. Llevant, 4 Polígono Industrial Llevant 08150 Parets del Vallès Barcelona - España Tel. +34 93 571 93 00 Fax +34 93 571 93 01 www.solerpalau.com Ref. 9023069500...
