MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG
CAD-COMPACT ADVANCED
8.5.5. BOOST Funktion
Über einen externen Schalter oder Taster kann das Gerät für eine bestimmte Zeit mit erhöhter
Geschwindigkeit laufen, z.B. um einen Raum zu „spülen".
Betrieb: Wenn der Digitaleingang DIN1 (IN und GND) geschlossen wird, laufen die Ventilatoren mit der
BOOST-Geschwindigkeit. Alle sonst aktiven Programme werden übersteuert.

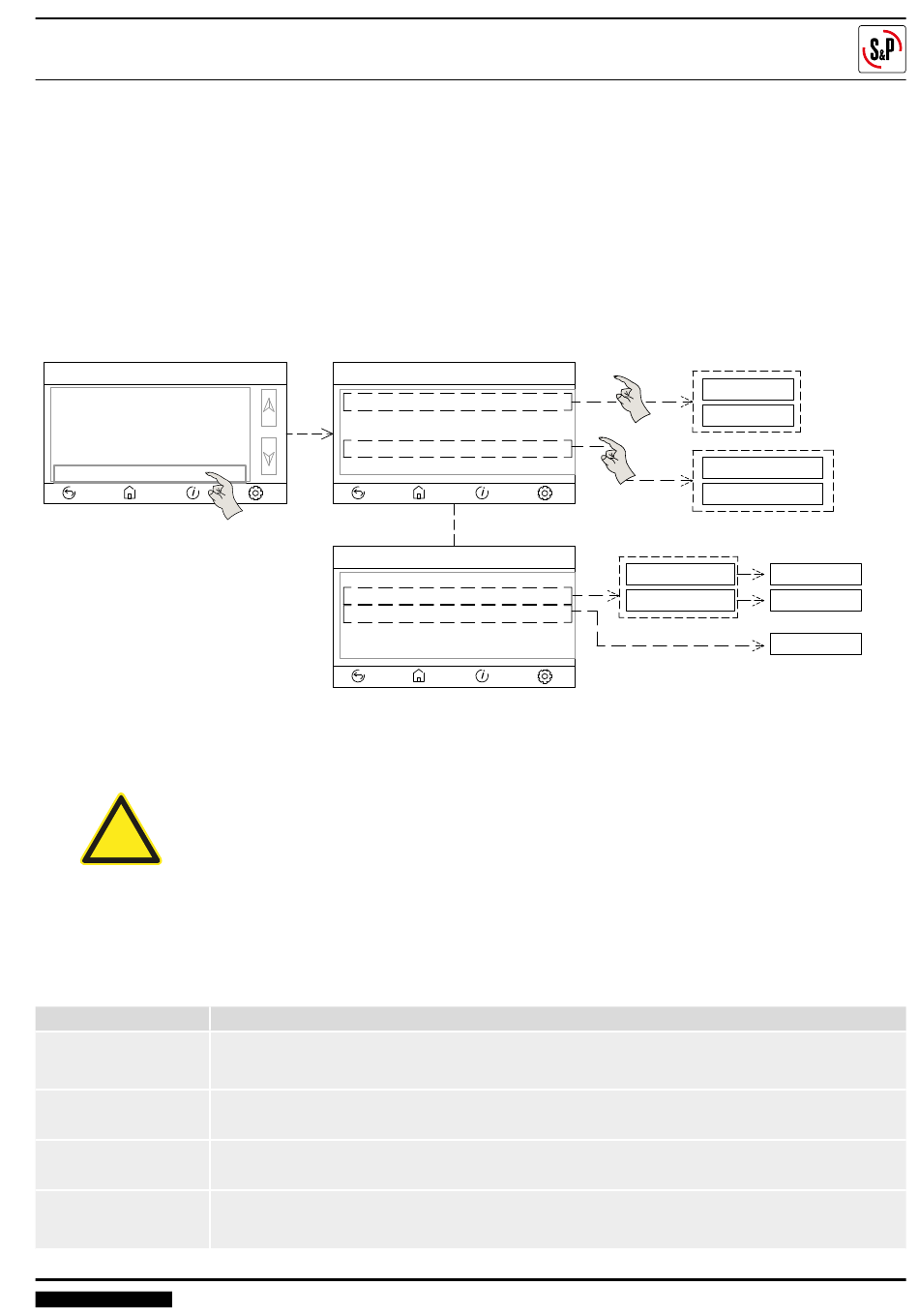

Im Installateur Menü können die Einstellungen für die BOOST Funktion angepasst werden:
Je nach gewählter BOOST Aktivierung unterscheidet sich die Funktion:
1. Taster: Ein kurzer Schaltimpuls startet den BOOST, die Ventilatoren bleiben für die eingestellte BOOST Zeit auf dem
gewünschten Sollwert. Nach Ablauf der Zeit schaltet das Gerät in den letzten Betriebszustand zurück.
2. Schalter: Der BOOST-Sollwert bleibt solange aktiv, wie der Schalter geschlossen ist.
Nach dem Öffnen des Schalters schaltet das Gerät in den letzten Betriebszustand zurück.
Installateur Menü
Betriebsart
Temperatur
Differenzdruckmeßumformer
. . . . . . . .
Sensortyp für VAV Auto
BOOST Funktion
8.5.6. Remote ON/OFF
Die ON/OFF Funktion ermöglicht ein Ausschalten über einen externen Schalter
(potentialfreier Schließer an den Klemmen DIN5 (IN und GND).
!
Wenn das Gerät über die REMOTE Funktion gestoppt wird , zeigt das Bedienterminal
eine Alarmmeldung an. Das Gerät bleibt im Standby bis der Kontakt geöffnet wird
8.5.7. Vereisungsschutz Gegenstromwärmetauscher
Um das Vereisen des Gegenstromwärmetauschers durch das Kondensat auf der Fortluftseite zu verhindern,
bietet die ADVANCED Regelung folgenden Funktionen:
Funktion
Vorheizregister
(Zubehör)
Reduzierung des
Zuluftstroms
Bypass öffnen
Überwachung der Zuluft-
temperatur
DEUTSCH
BOOST Funktion
BOOST Aktivierung
Sollwert Ventilator
BOOST Zeit
BOOST Eingang
BOOST Funktion
BOOST Aktivierung
Sollwert Ventilator
BOOST Zeit
BOOST Eingang
Ablauf
Wenn eine elektrisches Vorheizregister installiert ist, kann mit diesem die Außenluft über die kritische Temperatur
angehoben werden.
(Siehe auch folgendes Kapitel)
Sobald die Fortlufttemperatur unter 3°C fällt wird der Vereisungsschutz aktiv. Der Zuluftstrom wird auf 35% der
Nenndrehzahl reduziert, während die Abluft konstant bleibt.
Sobald die Fortlufttemperatur unter 1°C fällt wird die Bypass-Klappe geöffnet und ein Teil der kalten Zuluft am
Gegenstromwärmetauscher vorbei geleitet und die warme Abluft wird zum Abtauen genutzt.
Unabhänig von den Maßnahmen gegen Vereisung wird auch die Zulufttemperatur überwacht. Fällt diese länger
als 5 Minuten unter 11°C stoppt das Gerät. Ein Neustart erfolgt nach einer Stunde.
• Diese Parameter können geändert werden.
CAD COMPACT ADVANCED
Taster
30 min
Schließer NO
Zuluft Regelung
Taster
Abluft Regelung
30 min
Schließer NO
Taster
Schalter
Schließer NO
Öffner NC
25 - 100%
25 - 100%
1 - 120 min
Seite 39
