MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG
CAD-COMPACT ADVANCED

14. INSPEKTION, WARTUNG UND REINIGUNG

14.1. ERSETZEN DER FILTER

Bei den CAD COMPACT Geräten mit ADVANCED Regelung werden die Filter überwacht.
Wenn der Filterwechsel erforderlich ist, zeigt das Display eine Alarmmeldung an. Die Wechselintervalle
hängen von diversen Faktoren ab, wie Filterklasse, Belastung der geförderten Luft sowie der empfohlenen
Enddruckdifferenz des Filterherstellers (Angaben auf dem Filter beachten).
FALLENDE OBJEKTE
!
Achten Sie bei der Wartung von deckenhängenden Geräten darauf, dass sich niemand
unter den Gräten aufhält, um Verletzungen durch herabfallende Teile zu vermeiden.

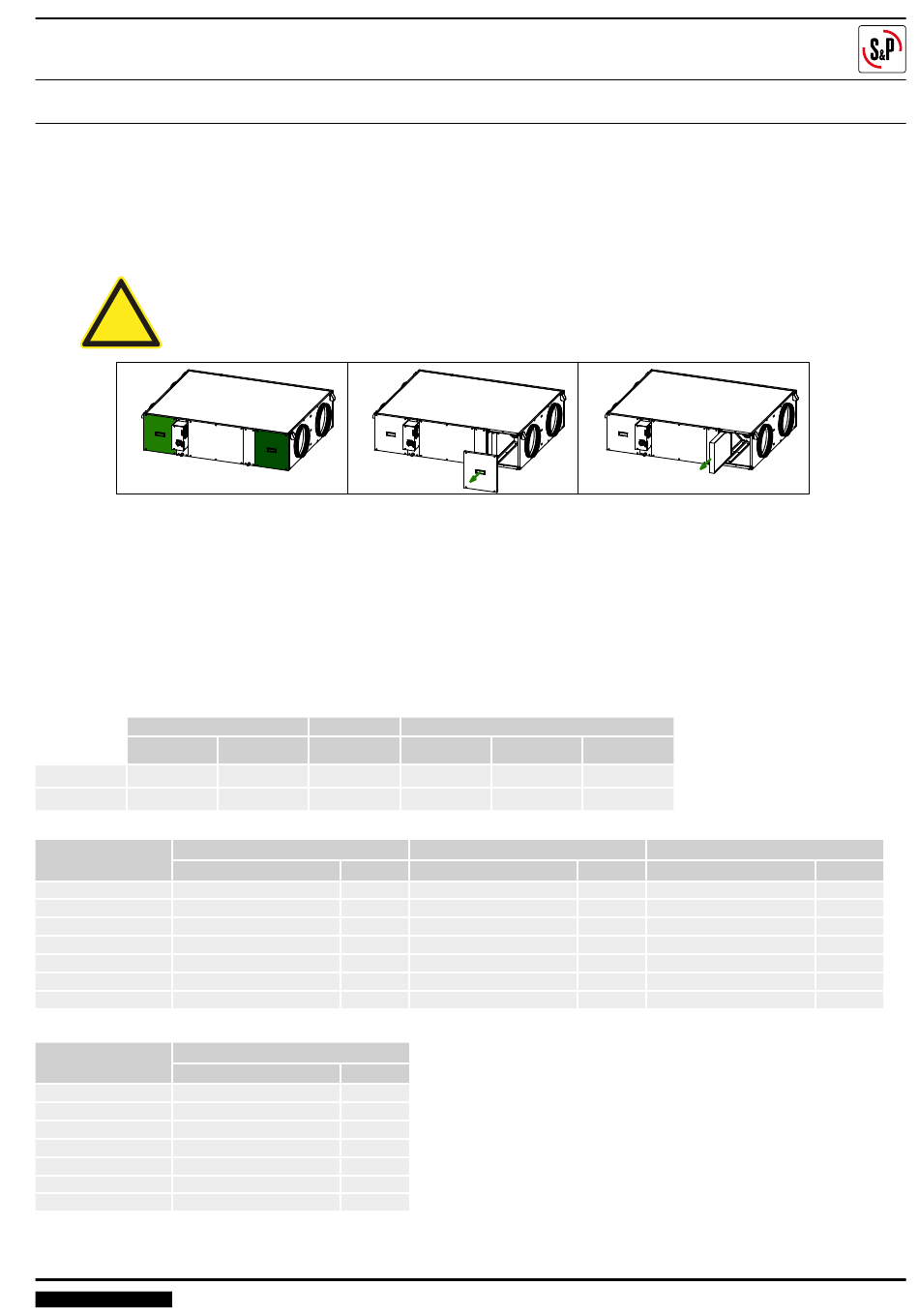

Fig.1
1. Die Filter befinden sich auf der Seite des Gerätes auf der auch der Wartungsschalter ist (Fig.1).
2. Entfernen Sie die 4 Schrauben des Paneels. Halten Sie das Paneel fest, damit es beim Lösen der letzten
Schraube nicht herunterfällt (Fig 2).
3. Ziehen Sie den verschmutzten Filter auf der vorhandenen Führung aus dem Gerät.
4. Gehen Sie beim Einsetzen der neuen Filter in umgekehrter Reihenfolge vor.
Aus hygienischen Gründen werden die Ersatzfilter in Folie verpackt geliefert, bitte entfernen Sie diese erst
kurz vor dem Einsetzen. Achten Sie auch auf die korrekte Luftrichtung der Filter (Pfeil auf dem Filterrahmen).

14.1.1. Ersatzfilter

Vorfilter
G4
(ISO coarse 60%)
*
Zuluft:
*
Abluft:
CAD COMPACT Modell
CAD COMPACT 500 AFR-CAD COMPACT 500 G4
CAD COMPACT 900 AFR-CAD COMPACT 900 G4
CAD COMPACT 1300 AFR-CAD COMPACT 1300 G4
CAD COMPACT 1800 AFR-CAD COMPACT 1800 G4
CAD COMPACT 2500 AFR-CAD COMPACT 2500 G4
CAD COMPACT 3200 AFR-CAD COMPACT 3200 G4
CAD COMPACT 4500 AFR-CAD COMPACT 4500 G4
* Es können je Kammer zwei Filter kombiniert werden, z.B. F7+F9, M5+F7 oder G4+F7.
CAD COMPACT Modell
CAD COMPACT 500 AFR-CAD COMPACT 500 F9
CAD COMPACT 900 AFR-CAD COMPACT 900 F9
CAD COMPACT 1300 AFR-CAD COMPACT 1300 F9
CAD COMPACT 1800 AFR-CAD COMPACT 1800 F9
CAD COMPACT 2500 AFR-CAD COMPACT 2500 F9
CAD COMPACT 3200 AFR-CAD COMPACT 3200 F9
CAD COMPACT 4500 AFR-CAD COMPACT 4500 F9
* Es können je Kammer zwei Filter kombiniert werden, z.B. F7+F9,
M5+F7 oder G4+F7.
DEUTSCH
Fig.2
M5 F7
(ePM10 50%) (ePM1 70%)
* *
* *
G4
ISO coarse 60% Artikel Nr.
5800023900
5800024000
5800024100
5800024200
5800055500
5800024700
5800024800
F9
ePM1 80% Artikel Nr.
5800024300
5800024400
5800024500
5800024600
5800055600
5800025000
5800025100
CAD COMPACT ADVANCED
Fig.3
Hauptfilter
M5 F7
(ePM10 50%) (ePM1 70%)
☑
*
☑
*
M5
ePM10 50% Artikel Nr.
AFR-CAD COMPACT 500 M5 5800011500
AFR-CAD COMPACT 900 M5 5800011600
AFR-CAD COMPACT 1300 M5 5800011700
AFR-CAD COMPACT 1800 M5 5800011800
AFR-CAD COMPACT 2500 M5 5800051900
AFR-CAD COMPACT 3200 M5 5800014800
AFR-CAD COMPACT 4500 M5 5800014900
F9
(ePM1 80%)
*
*
F7
ePM1 70%
AFR-CAD COMPACT 500 F7
AFR-CAD COMPACT 900 F7
AFR-CAD COMPACT 1300 F7
AFR-CAD COMPACT 1800 F7
AFR-CAD COMPACT 2500 F7
AFR-CAD COMPACT 3200 F7
AFR-CAD COMPACT 4500 F7
Artikel Nr.
5800011900
5800012000
5800012100
5800012200
5800052000
5800015100
5800015200
