MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG
CAD-COMPACT ADVANCED

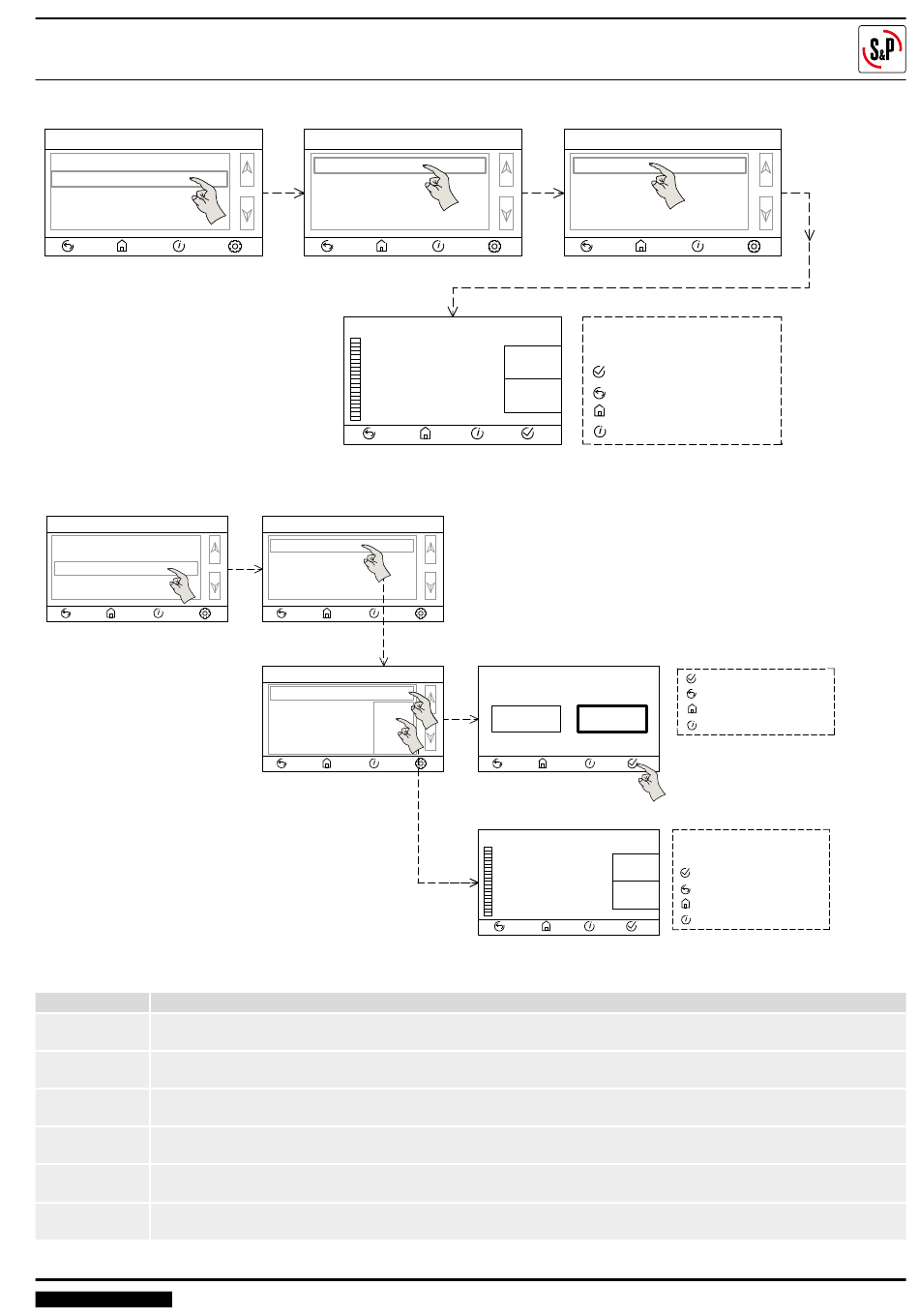

Stellen Sie den Soll- Volumenstrom ein:
Betriebsart
Betriebsart auswählen
CAV
Konfiguration CAV
Anschließend muss noch der Arbeitsbereich des Differenzdruckmessumformer und der K-Faktor in
der Regelung hinterlegt werden.
Installateur Menü
Betriebsart
Temperatur
Differenzdruckmeßumformer
Ventilatoren
Luftqualitätssensor Konfig.
Folgende Werte sind bei den Menüpunkten einzugeben um einen korrekten Betrieb zu gewährleisten:
Menüpunkt
Beschreibung / Funktion
Signal Quelle
Signalquelle des Differenzdrucksensors
Wählen Sie als Signal Quelle = Input AIN1:
Druck bei Vmin
Unterer Wert des Messbereichs des Differenzdrucksensors
Beispiel: 0 Pa bei einem Transmitter Messbereich 0-500 Pa
Druck bei Vmax
Oberer Wert des Messbereichs des Differenzdrucksensors
Beispiel: 500 Pa bei einem Transmitter Messbereich 0-500 Pa
Vmin
Unterer Wert des Regelsignals des Differenzdrucksensors.
Beispiel: 0 V bei einem Transmitter mit 0-10 V Signal.
Vmax
Oberer Wert des Regelsignals des Differenzdrucksensors.
Beispiel: 10 V bei einem Transmitter mit 0-10 V Signal
K-Faktor
K-Faktor (Folgeseite) des Ventilators, mit dem der Differenzdruck in Volumenstrom umgewandelt wird. Hängt vom Modell ab
und muss vom Hersteller angegeben werden.
DEUTSCH
Konfiguration CAV
Volumenstrom 1
Volumenstrom 2
Volumenstrom 3
Zuluft Volmstrom
4000
3000
Volumenstrom 1 Zuluft
0
Betriebsart: CAV
Differenzdruckmeßumformer
Zuluft Druck
Abluft Druck
Zuluft Druck
Signal Quelle
Input AIN1
Druck bei Vmin
0Pa
Druck bei Vmax
1000 Pa
Vmin
0.0V
Vmax
10.0V
K-Faktor
84
CAD COMPACT ADVANCED
Zurück zum Hauptmenü
Information zur Funktion
Airflow 1
Zuluft Volmstrom
Abluft Volmstrom
+
Volumenstrom erhöhen
-
+
Volumenstrom verringern
m3/h
Bestätigen und zurück
-
Zurück
Zurück zum Hauptmenü
Information zur Funktion
Signal Quelle
Interner
Input AIN1
Sensor
Druck bei Vmax
5000
+
1000
Pa
-
Druck bei größter
0
Ansteuerung (0-10V)
3000 m3/h
3000 m3/h
Bestätigen und zurück
Zurück
Zurück zum Hauptmenü
Information zur Funktion
+
Geschwindigkeit erhöhen
-
Geschwindigkeit verringern
Bestätigen und zurück
Zurück
Zurück zum Hauptmenü
Information zur Funktion
Seite 35
