MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG
CAD-COMPACT ADVANCED
6.7.4.1. Zubehör nach Betriebsart
Die Geräte der CAD COMPACT ADVANCED Serie sind mit EC-Motoren ausgestattet, die über ein 0-10 V Signal
drehzahlgeregelt werden. (0 V = Ventilatorstopp, 10 V = maximale Geschwindigkeit).
Je nach gewünschter Betriebsart werden zusätzliche Fühler oder Sensoren benötigt.
Modelle
CAD COMPACT 500 bis
4500
6.7.4.2. VAV Regelung (Variable Volumenstromregelung)
Für eine bedarfsgeführte Regelung, z.B. mit CO2 als Führungsgröße, muss nur ein entsprechender Sensor
mit 0-10 V Ausgangssignal an die Platine angeschlossen werden.
Die erforderlichen Einstellungen werden bei der Inbetriebnahme am Bedienteil vorgenommen.
6.7.4.3. COP - Konstantdruckregelung
Diese Betriebsart ist geeignet für umfangreiche Lüftungsanlagen mit wechselnden Bedingungen,
z.B. durch Zu- und Abschalten einzelner Lüftungszonen oder bei Luftauslässen mit variablen Luftmengen.
Es ist Differenzdruckmessumformer mit einem Messbereich von 0-2000 Pa und 0-10 V Ausgangssignal
erforderlich (z.B. S&P Zubehör DPA2500 PLUS #8007090030). Dieser wird an die Platine angeschlossen.
Die erforderlichen Einstellungen werden bei der Inbetriebnahme am Bedienteil vorgenommen.

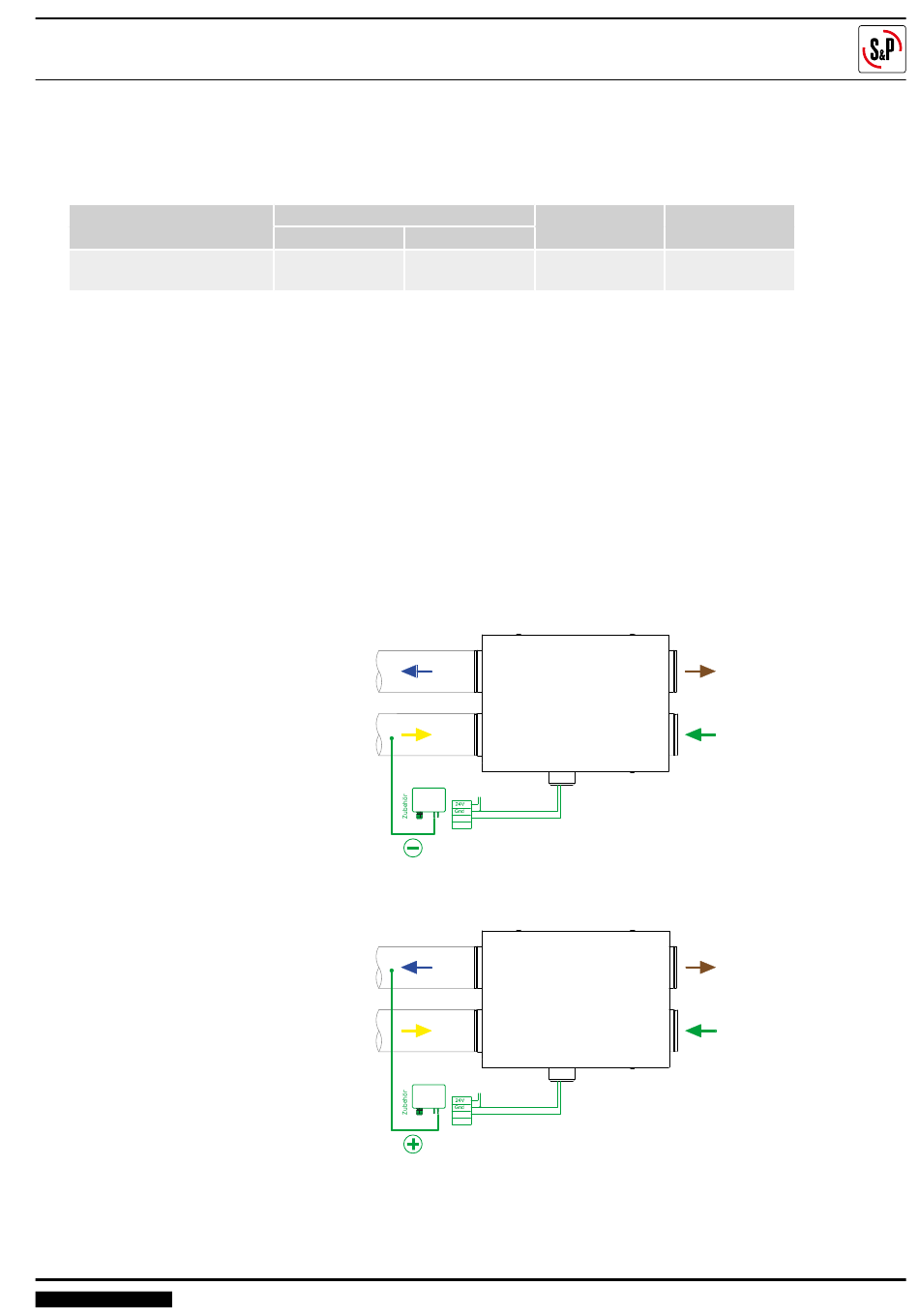

1. Anschluss und Position des Transmitters wenn die Führungsgröße der Druck im Abluftkanal sein soll.
2. Anschluss und Position des Transmitters wenn die Führungsgröße der Druck im Zuluftkanal sein soll.
DEUTSCH
VAV (CO
)
2
Raum
SCO2-A 0/10V
SCO2FT-K-N
Zuluft Kanal
(ins Gebäude)
Abluftkanal
(aus dem Gebäude)
DPA-PLUS
Zuluft Kanal
(ins Gebäude)
Abluftkanal
(aus dem Gebäude)
DPA-PLUS
CAD COMPACT ADVANCED
COP
Kanal
DPA2500 PLUS
CAD-COMPACT
ADVANCED
ext.
Trafo
0-10 V
4-20mA
CAD-COMPACT
ADVANCED
ext.
Trafo
0-10 V
4-20mA
CAV
DPA2500 PLUS
(2 Stück)
Seite 13
