14.2. DOPPELFILTER EINSETZEN
In den Filterkammern befindet sich eine zweite Schiene, in die der zusätzliche Filter passt.
Achten Sie darauf, dass in Luftrichtung erst die niedriger und dann die hohe Filterklasse eingesetzt wird.
14.3. REINIGUNG WÄRMETAUSCHER
Bei den Geräten muss der Wärmetauschers zur Reinigung ausgebaut werden, dies kann von der Seite auf
der sich der Wartungsschalter befindet vorgenommen werden:
Fig.1

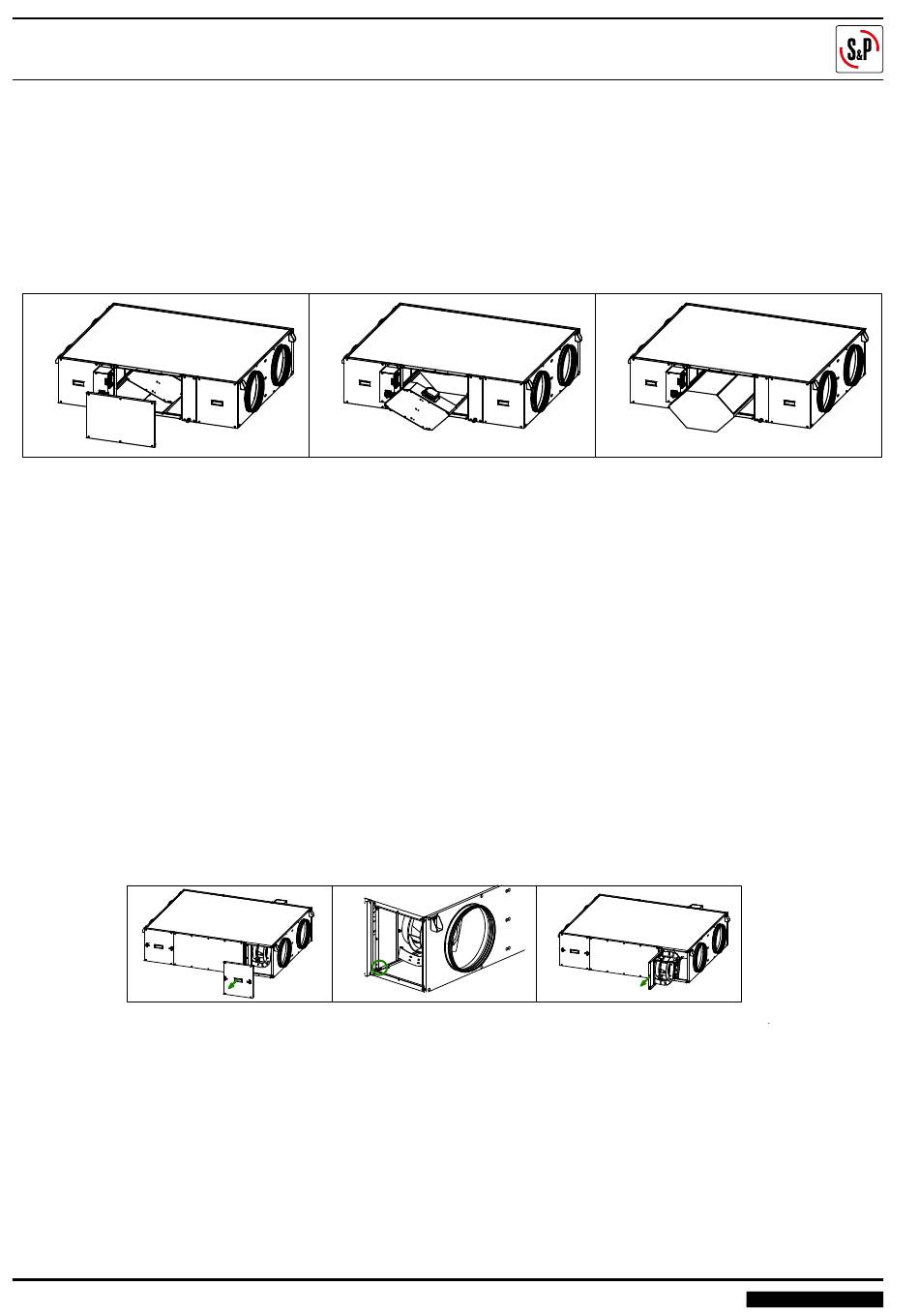

1. Entfernen Sie die Schrauben des großen Paneels in der Mitte. Halten Sie das Paneel fest, damit es beim
Lösen der letzten Schraube nicht herunterfällt (Fig. 1).
2. Entnehmen Sie den Bypass und lösen Sie die elektrische Steckverbindung (Fig. 2).
3. Ziehen Sie den Wärmetauscher ganz aus dem Gerät (Fig. 3).
14.4. VENTILATOREN
Der Zugang zum Ventilator ist weder für Wartungsarbeiten noch für den elektrischen Anschluss erforderlich,
da beide Ventilatoren bereits verdrahtet sind. Dennoch sollte um das Gerät herum genügend Platz sein,
um im Falle eines Ausfalls den Zugang zu den Ventilatoren zu ermöglichen
(Siehe auch: „6.4. Abmessungen und Freiräume für Wartung" auf Seite 7).
Wenn Sie den Ventilator austauschen müssen, gehen Sie wie folgt vor:
1. Die Ventilatoren befinden sich auf der gegenüberliegenden Seite des Gerätes auf der sich der
Wartungsschalter befindet. Entfernen Sie die Schrauben des Paneels vor dem betroffenen Ventilator.
Halten Sie das Paneel fest, damit es beim Lösen der letzten Schraube nicht herunterfällt (Fig. 1).
2. Lösen Sie die Schraube, die den Ventilator fixiert (Fig 2).
3. Ziehen Sie den Ventilator samt Halteplatte heraus und ersetzten Sie ihn (Fig. 3).
Fig.1
14.5. REINIGUNG KONDENSATABLAUF
Kontrollieren Sie bei jeder Wartung auch die Kondensatabläufe.
Achten Sie darauf, dass das Kondensat frei ablaufen kann.
Der Siphon sollte immer mit Wasser gefüllt sein. Überprüfen Sie den Füllstand regelmäßig und füllen Sie ihn
gegebenenfalls nach. Der korrekte Wasserstand im Siphon ist für das einwandfreie Ablaufen von Kondensat
notwendig. Ein leerer Siphon kann dazu führen, dass die Kondensatwanne überläuft und Wasser durch das
Gerätegehäuse austritt.
