MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG
CAD-COMPACT ADVANCED
8.3.2. Bedienebenen / Zugriffsrecht
Die ADVANCED Regelung hat drei Bedienebenen, mit unterschiedlichen Zugriffrechten auf die Funktionen /
Programmierung:
1. Benutzer: Für die tägliche Bedienung des Gerätes. Hier kann die Drehzahl oder die Temperatur ange-
passt werden. Die Betriebsart (Temporäre Änderung der Zeitprogrammierung, Remote EIN/AUS oder
die BOOST Funktion starten). Kein Passwort erforderlich.
2. Installateur: Hier können die grundlegenden Funktionen des Gerätes eingestellt werden.
Die Betriebsart (VAV, COP oder CAV), die ModBUS Funktion aktivieren. Den Drehzahlbereich zum ver-
wendeten Sensor bei VAV zuordnen. Das Verhalten bei Aktivierung von BOOST oder Brandmeldung
einstellen, sowie die Bypass-Konfiguration. Standard-Passwort: 1111
3. Hersteller: Zu den vorgenannten Funktionen kann im Hersteller-Menü die Ansteuerung eines externen
Heizregisters in die Regelung integriert werden. Standard-Passwort: 1951
8.3.3. Schnellzugriff
Von der „Hauptansicht" aus können Sie direkt die Solltemperatur und die Betriebsweise ändern:
20ºC
Aktive Alarme: 1

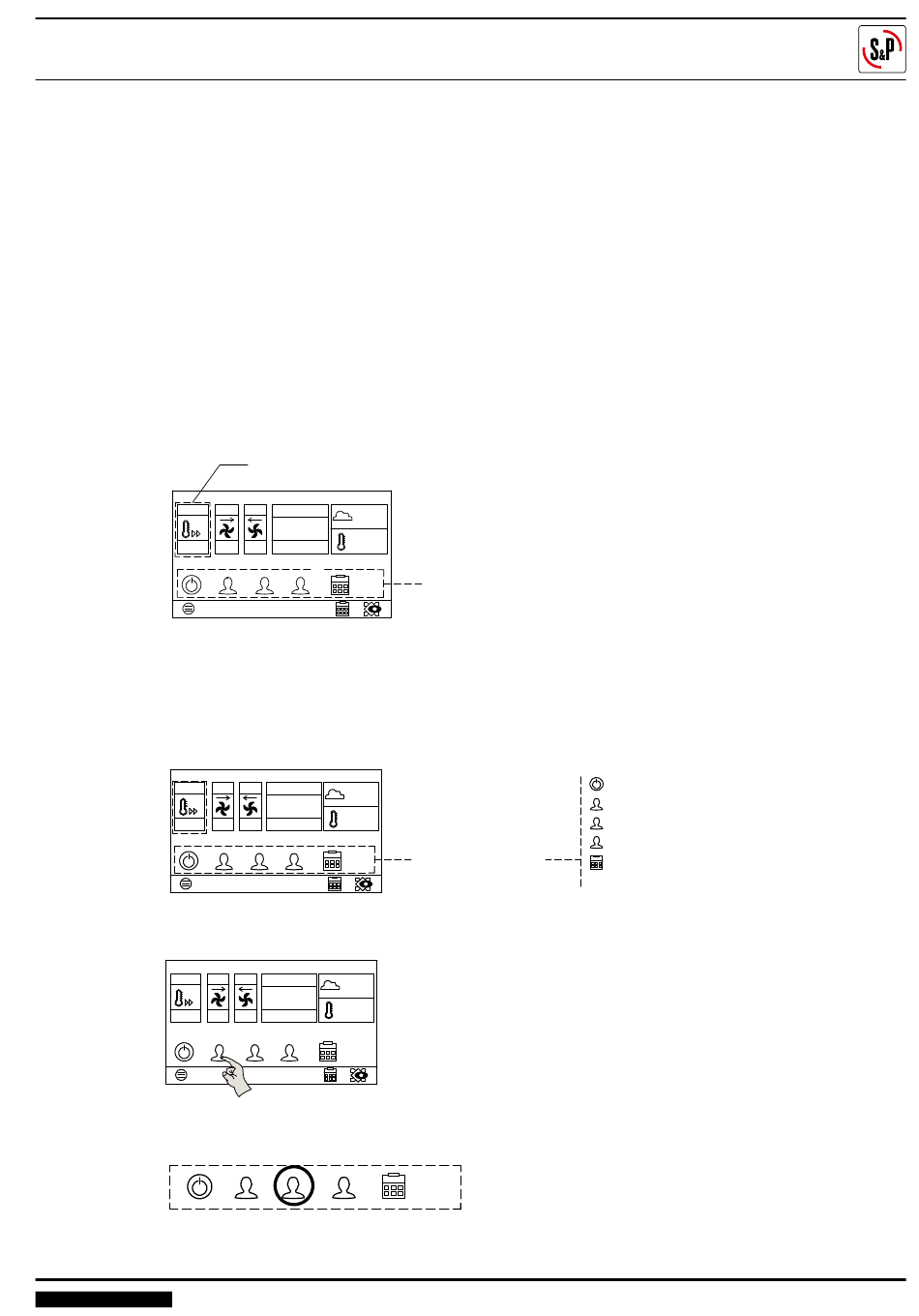

8.3.3.1. Ventilatorgeschwindigkeit
Über die Symbole im unteren Bereich des Bildschirms kann die Ventilatorgeschwindigkeit gewählt
werden, die drei möglichen manuellen Geschwindigkeiten, Betrieb über Zeitschaltuhr oder VAV Automatik.
20ºC
20ºC
20ºC
Aktive Alarme: 1
20ºC
Aktive Alarme: 1
Aktive Alarme: 1
Ändern Sie die Ventilatorgeschwindigkeit durch tippen auf das Symbol.
20ºC
20ºC
20ºC
Aktive Alarme: 1
Aktive Alarme: 1
Die gewählte Geschwindigkeit wird durch einen Kreis markiert.
