MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG
CAD-COMPACT ADVANCED

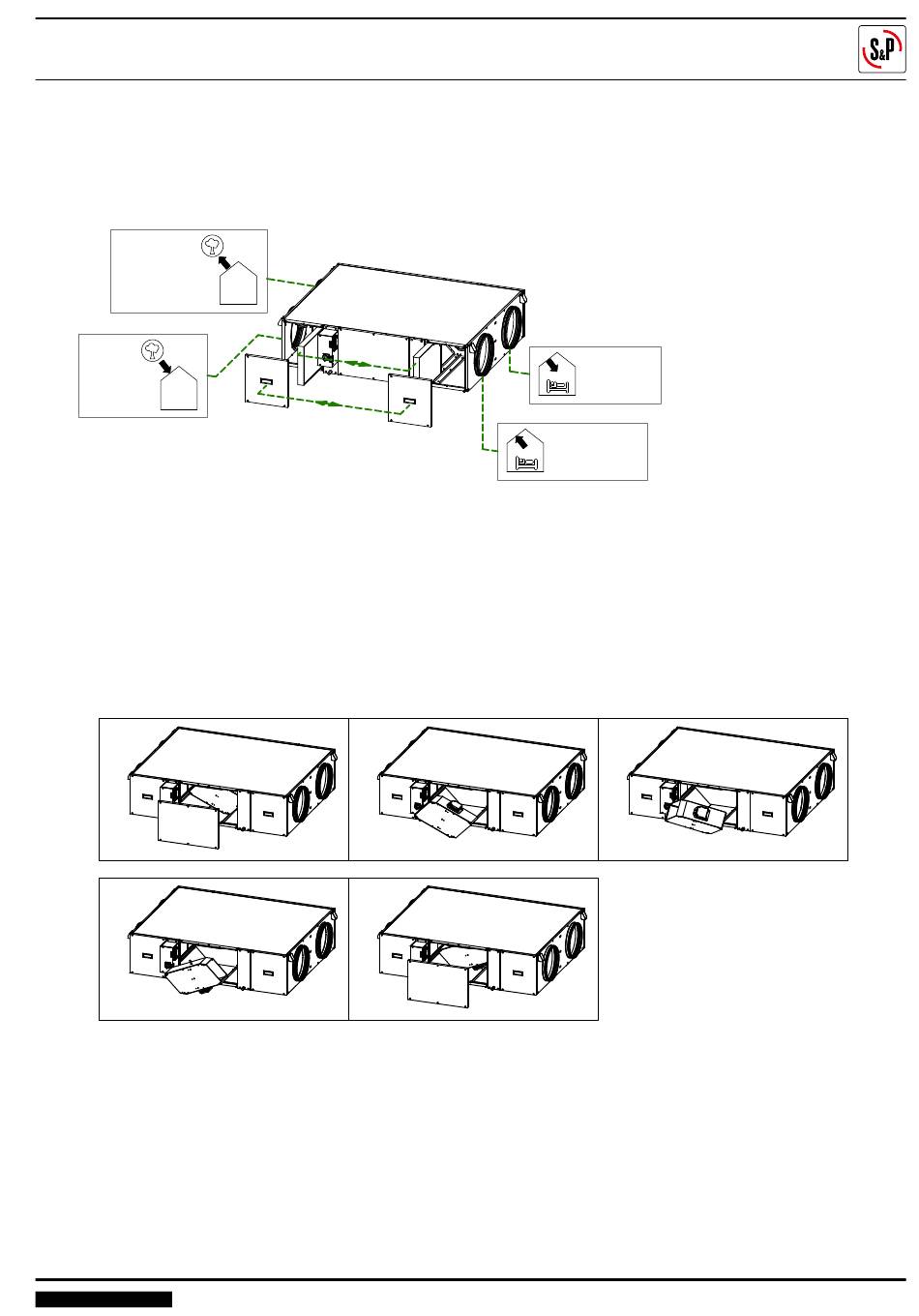

Hierzu müssen die folgenden Änderungen am Gerät vorgenommen werden:
1. Tauschen Sie die Zu- und Abluftfilter sowie die Adeckungen zu den Filtern aus,
so dass die Beschriftung wieder stimmt.
2. Dem Gerät liegt ein Satz Etiketten bei, um die geänderten „Funktionen" der Luftein-, bzw. Auslässe
wieder richtig zu kennzeichnen. Bitte kleben Sie diese entsprechend auf.
EXHAUST AIR
AIRE DE EXPULSIÓN
ESPULSIONE ALL ESTERNO
AIR REJETÉ
FORTLUFT
OUTDOOR AIR
AIRE EXTERIOR
ARIA DI RINNOVO
AIR NEUF
AUSSENLUFT
3. Da der Bypass auch zum Vereisungsschutz des Gegenstromwärmetauschers genutzt wird, muss dieser
ebenfalls gedreht werden.
1. Trennen Sie das Gerät vom Stromnetz.
2. Entfernen Sie das Paneel am Wärmetauscher (Fig.1).
3. Entnehmen Sie vorsichtig den Bypass (Fig.2).
4. Lösen Sie die Steckverbindung der Spannungsversorgung vom Motor.
5. Drehen Sie den Bypass wie dargestellt (Fig.3 und 4).
6. Verbinden Sie wieder den Motor.
7. Schieben Sie den Bypass wieder ins Gehäuse (Fig.5), montieren Sie das Paneel und schalten Sie das Gerät wieder ein.
Fig.1
F
g i
4 .
4. Passen Sie bei der Inbetriebnahme die geänderte Luftrichtung in den Einstellungen der Regelung an.
Siehe auch: „8.5.4. Luftrichtung festlegen" auf Seite 38
DEUTSCH
Fig.2
F
g i
5 .
CAD COMPACT ADVANCED
SUPPLY AIR
AIRE DE IMPULSIÓN
IMMISSIONE
AIR SOUFFLÉ
ZULUFT
EXTRACT AIR
AIRE DE EXTRACCIÓN
ESTRAZIONE DAL LOCALE
AIR REPRIS
ABLUFT
Fig.3
Seite 15
