5.1.1 Nählichttransformator an Netzspannung anschließen
Vorsicht! Verletzungsgefahr durch elektrischer Strom!
Nählichttransformator ist mit dem Hauptschalter
(EN 60 204-31) nicht ausgeschaltet! Bei Nählichtsmontage
und Reparaturen im Trafoschrank, z. B. Sicherungsaustausch, muss
der Netzstecker unbedingt vom Netz abgeschaltet werden.

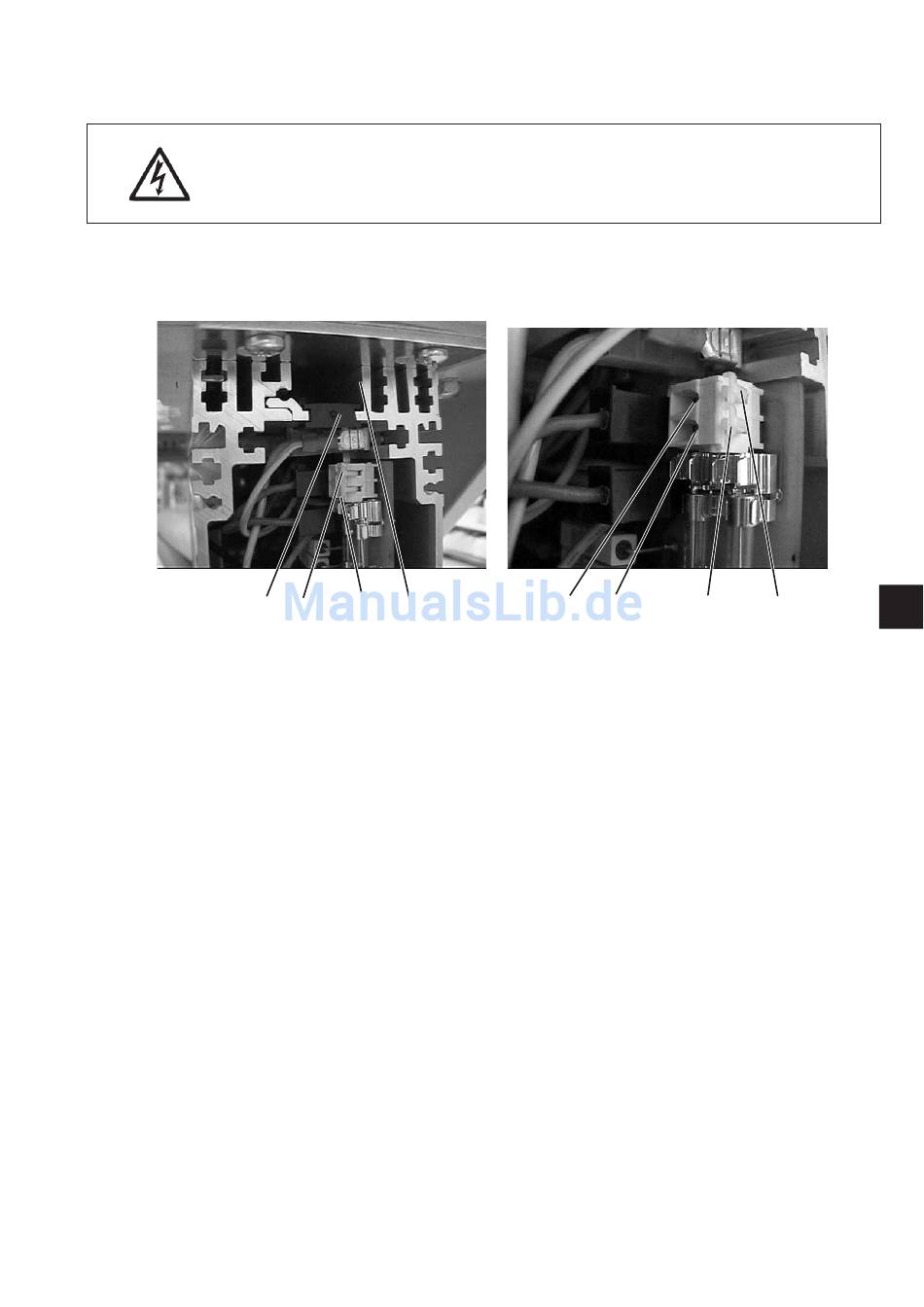

A. Nähmaschine ist mit dem Antrieb Efka DC1550/DA321G
ausgestattet
2 6 5 1
–
Netzstecker aus der Steckdose herausziehen.
–
4 Schrauben an der vorderen Platte des Steuerschranks
ausschrauben.
–
Vordere Platte demontieren.
–
Kabel des Nählichttrafos durch den Kabelkanal (1) im
Steuerschrank ziehen.
–
Schwarze Gummiführung (2) entnehmen.
–
Gummiführung mit einem Schraubenzieher durchstoßen.
–
Kabel des Nählichttrafos durch die entstandene Öffnung ziehen.
–
Gummiführung wieder einsetzen.
–
Mit kleinem Schraubenzieher an die Klemmenöffnungen (3) und (4)
drücken, bis die Klemmen (5) und (6) sich öffnen.
–
Blaues Kabel an die Klemme (6) und braunes Kabel an die Klemme
(5) anschließen.
–
Vordere Platte wieder zurück anschrauben.
–
Kabel des Nählichttrafos gegen Herausziehen
befestigen (z. B. mit Zugentlastung zur Netzschnur).
6 5 4
