So komplettieren Sie die Tischplatte:
1.
Tischplatte mit der Unterseite nach oben drehen.
2.
Alle Komponenten wie oben dargestellt an der Tischplatten-
unterseite befestigen.
3.
Anschlussleitung mit Zugentlastung (10) an der Tischplatte
befestigen.
4.
Lose Leitungen mit Kabelschellen (7) an der Tischplatte
befestigen.
5.
Bohrungen für das Gestell (5) laut Zeichnung bohren.
6.4.2
Tischplatte montieren

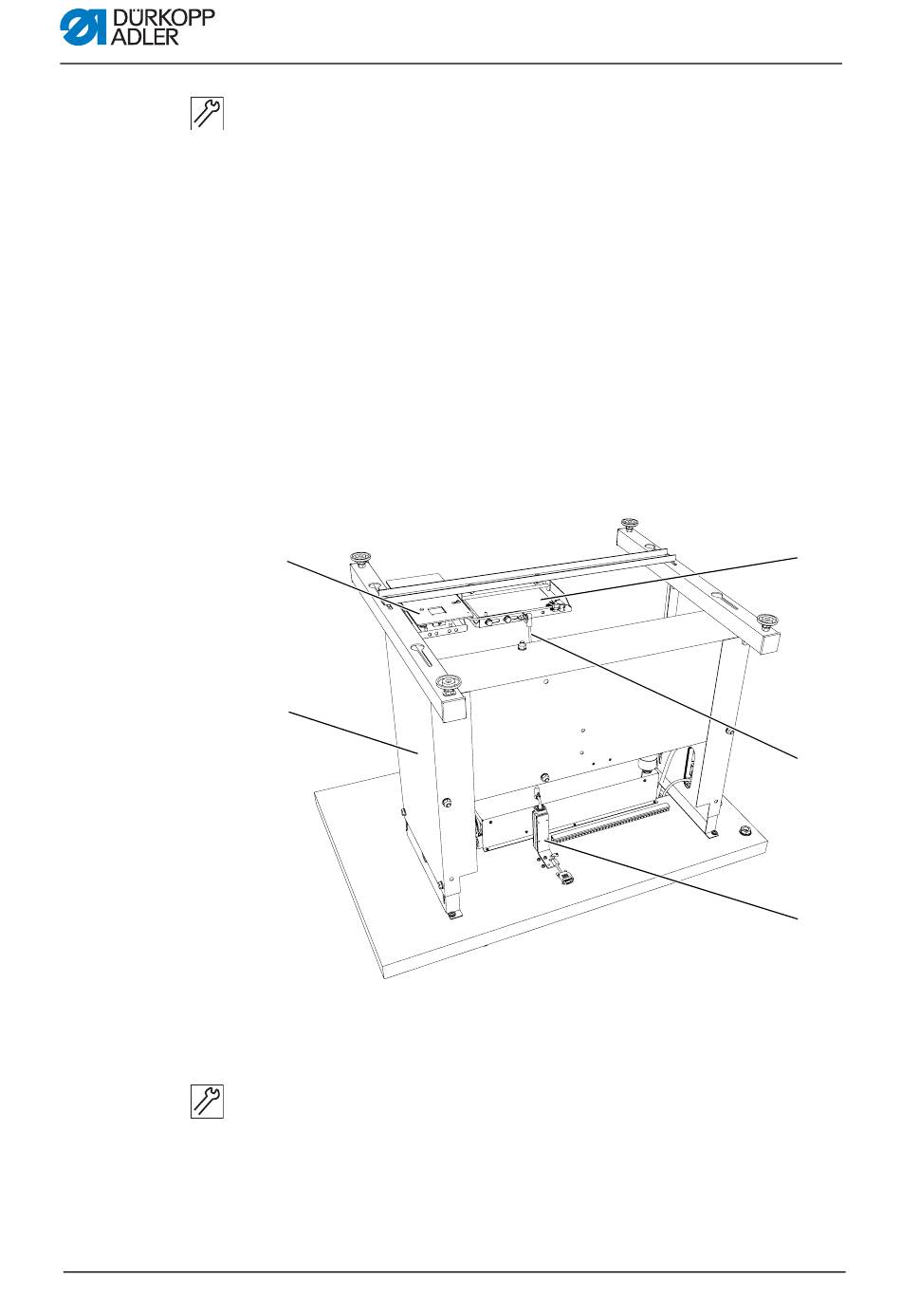

Abb. 30: Tischplatte montieren
①
②
(1) - Fußtaster
(2) - Gestell
(3) - Sollwertgeber
So montieren Sie die Tischplatte:
1.
Gestell (2) wie oben abgebildet auf die Tischplatte stellen.
2.
Gestell (2) in die zuvor gebohrten Löcher einschrauben.
3.
Fußtaster (1) so nah wie möglich an den linken Holm des
Gestell-Querträgers schrauben.
(4) - Zugstange
(5) - Pedal
