Nadelaustausch; Maschine 523I, 524I, 525I - Nadelsystem 134; Maschine 527I - Nadelsystem 134; 134 - Dürkopp Adler 52Xi Betriebsanleitung

7.5

Nadelaustausch

7.5.1 Maschine 523i, 524i, 525i - Nadelsystem 134

7.5.2

Maschine 527i - Nadelsystem 134; 134-35

1
Vorsicht! Verletzungsgefahr!
Nadelaustausch bei ausgeschaltetem Hauptschalter und stehedem
Motor vornehmen!
1 3
D
–

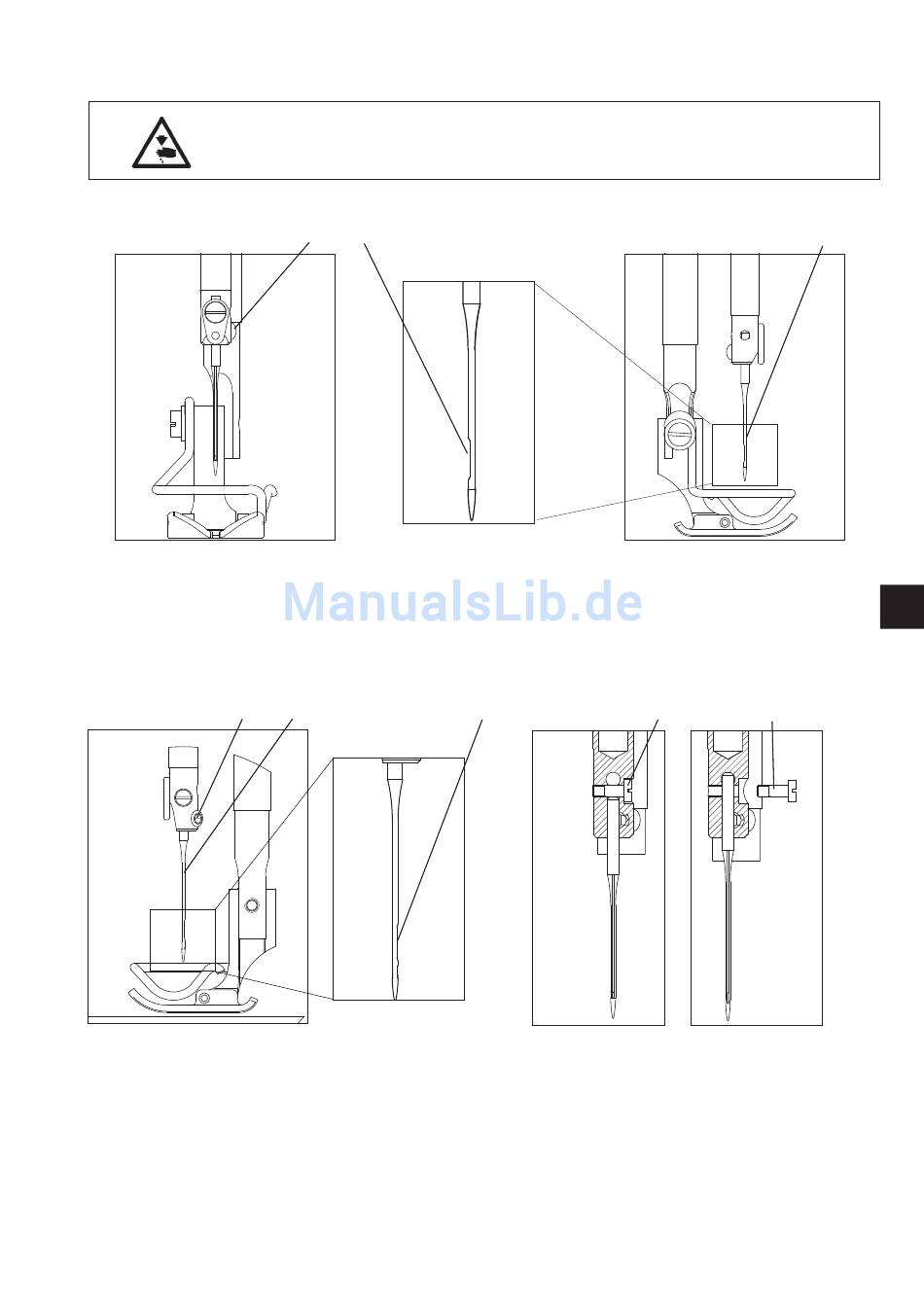

Die Schraube (1) lockern und die Nadel (2) herausnehmen.
–
Die neue Nadel anstecken und so drehen, dass die Hohlkehle (3)
gemäß Detail (D) orientiert ist.
–
Die Schraube (1) festziehen.
2
D
–
Die Schraube (1) lockern und die Nadel (2) herausnehmen.
–
Die neue Nadel 134 gemäß Abbildung (B) anstecken.
–
Die Schraube (4) lockern und die neue Nadel 134-35 gemäß
Abbildung (C) anstecken.
–
Die Nadel so drehen, dass die Hohlkehle (3) gemäß Detail (D)
orientiert ist.
–
Die Schraube (1) festziehen.
3
B
2
4 4
C
