SAFEX

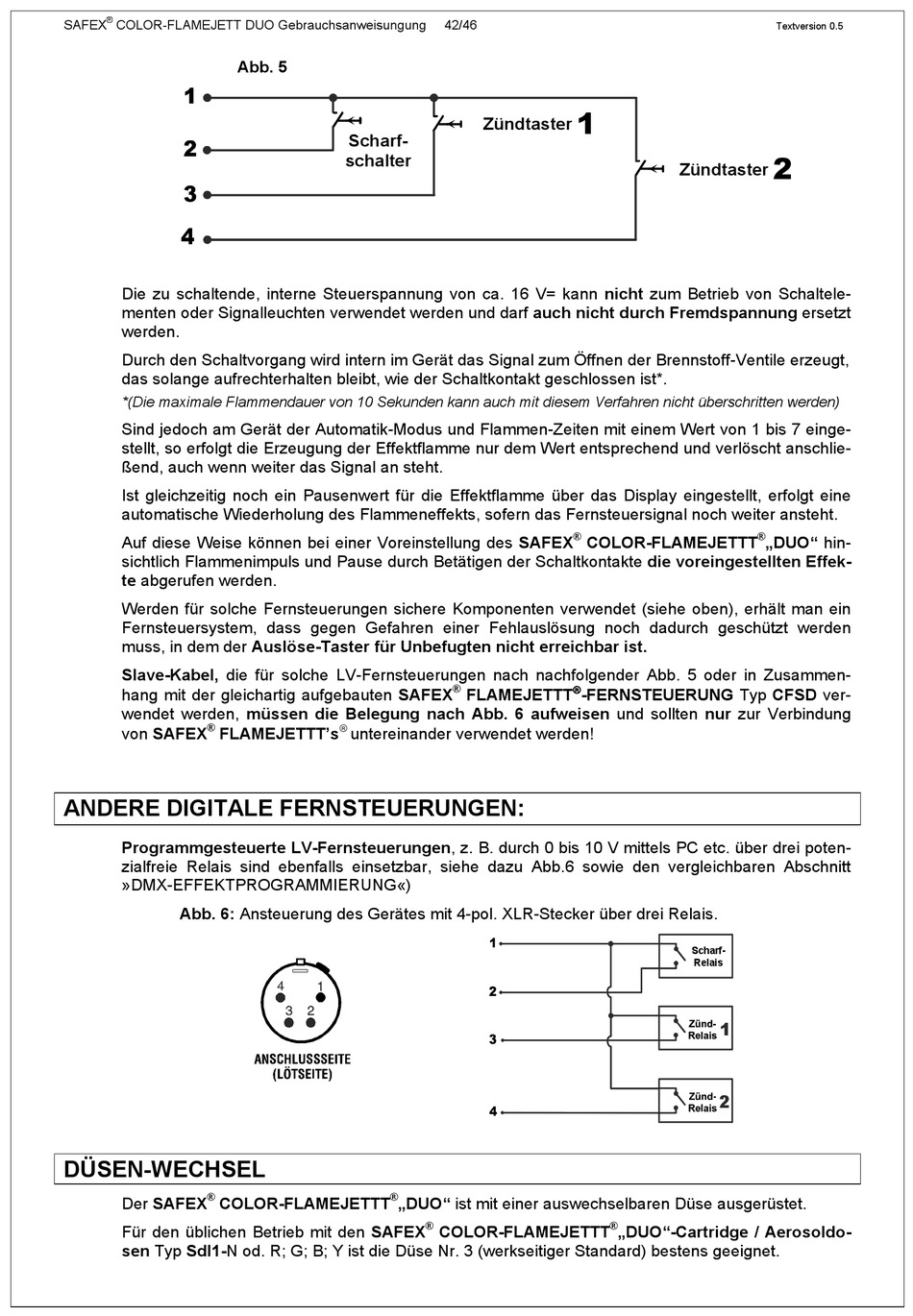

COLOR-FLAMEJETT DUO Gebrauchsanweisungung
Die zu schaltende, interne Steuerspannung von ca. 16 V= kann nicht zum Betrieb von Schaltele-
menten oder Signalleuchten verwendet werden und darf auch nicht durch Fremdspannung ersetzt
werden.
Durch den Schaltvorgang wird intern im Gerät das Signal zum Öffnen der Brennstoff-Ventile erzeugt,
das solange aufrechterhalten bleibt, wie der Schaltkontakt geschlossen ist*.
*(Die maximale Flammendauer von 10 Sekunden kann auch mit diesem Verfahren nicht überschritten werden)
Sind jedoch am Gerät der Automatik-Modus und Flammen-Zeiten mit einem Wert von 1 bis 7 einge-
stellt, so erfolgt die Erzeugung der Effektflamme nur dem Wert entsprechend und verlöscht anschlie-
ßend, auch wenn weiter das Signal an steht.
Ist gleichzeitig noch ein Pausenwert für die Effektflamme über das Display eingestellt, erfolgt eine
automatische Wiederholung des Flammeneffekts, sofern das Fernsteuersignal noch weiter ansteht.
Auf diese Weise können bei einer Voreinstellung des SAFEX
sichtlich Flammenimpuls und Pause durch Betätigen der Schaltkontakte die voreingestellten Effek-
te abgerufen werden.
Werden für solche Fernsteuerungen sichere Komponenten verwendet (siehe oben), erhält man ein
Fernsteuersystem, dass gegen Gefahren einer Fehlauslösung noch dadurch geschützt werden
muss, in dem der Auslöse-Taster für Unbefugten nicht erreichbar ist.
Slave-Kabel, die für solche LV-Fernsteuerungen nach nachfolgender Abb. 5 oder in Zusammen-
hang mit der gleichartig aufgebauten SAFEX
wendet werden, müssen die Belegung nach Abb. 6 aufweisen und sollten nur zur Verbindung
®
von SAFEX
FLAMEJETTT's
ANDERE DIGITALE FERNSTEUERUNGEN:
Programmgesteuerte LV-Fernsteuerungen, z. B. durch 0 bis 10 V mittels PC etc. über drei poten-
zialfreie Relais sind ebenfalls einsetzbar, siehe dazu Abb.6 sowie den vergleichbaren Abschnitt
»DMX-EFFEKTPROGRAMMIERUNG«)
Abb. 6: Ansteuerung des Gerätes mit 4-pol. XLR-Stecker über drei Relais.
DÜSEN-WECHSEL
®
Der SAFEX
COLOR-FLAMEJETTT
Für den üblichen Betrieb mit den SAFEX
sen Typ Sdl1-N od. R; G; B; Y ist die Düse Nr. 3 (werkseitiger Standard) bestens geeignet.
Abb. 5
Scharf-
schalter
untereinander verwendet werden!
®
„DUO" ist mit einer auswechselbaren Düse ausgerüstet.
42/46
1
Zündtaster
®
COLOR-FLAMEJETTT
®
FLAMEJETTT
-FERNSTEUERUNG Typ CFSD ver-
®
COLOR-FLAMEJETTT
Textversion 0.5
2
Zündtaster
®
„DUO" hin-
Scharf-
Relais
1
2
®
„DUO"-Cartridge / Aerosoldo-
