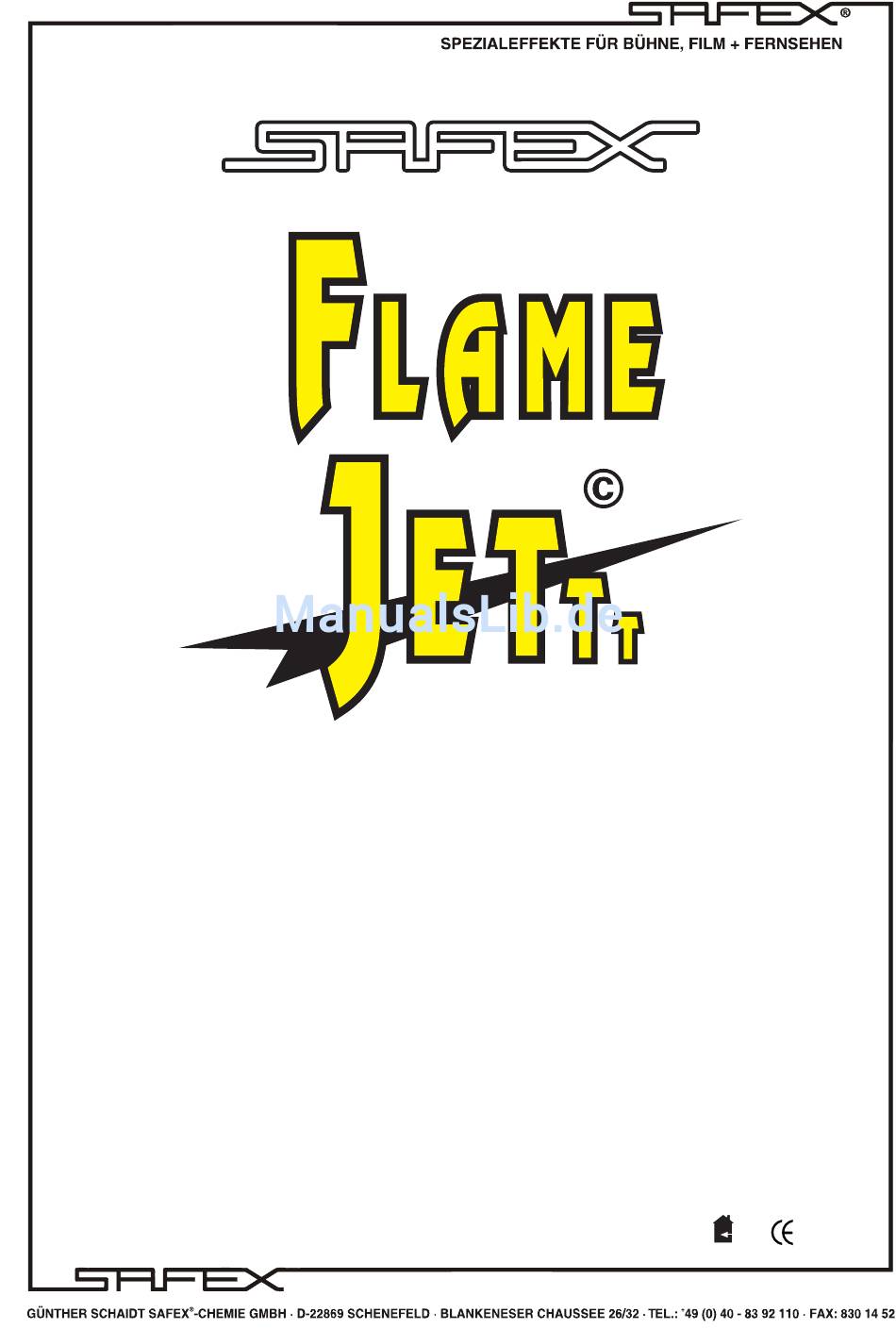

- Seite 1 Version 3.5 FLAMMEN-EFFEKT-GERÄT GEBRAUCHSANWEISUNG...
- Seite 2 SAFEX- Gebrauchsanweisung V.3.5 2/35 LAME ETTT Textversion 3.521 GEBRAUCHSANWEISUNGEN SAFEX-FLAMEJETTT ® (Version 3.5) Abb. A - Ansicht „Bedienseite“ Flammenaustritts-Tubus Sensorschutzgehäuse...
- Seite 3 SAFEX- Gebrauchsanweisung V.3.5 3/35 LAME ETTT Textversion 3.521 Abb. B - Ansicht: Wartungszustand „Düsen- und Elektrodenpflege“ Flammensensor Neue Elektrodenanordnung! Richtige und falsche Aufstellung des FLAMMEJETTT’s zur schrägen Flammenerzeugung (s. Seite 29)
- Seite 4 Gerät jetzt, wenn der Selbsttest z. B. durch Stromausfall nicht vollständig durchgeführt werden konnte. Und dass auch nach dem Netz-Wiedereinschalten. SAFEX bemüht sich fortlaufend, seinem Ziel, das beste und sicherste Flammeneffektgerät herzustellen, möglichst nahe zu kommen. Für Anregungen u. Verbesserungsvorschläge sind wir stets dankbar.
-
Seite 5: Inhaltsverzeichnis
SAFEX- Gebrauchsanweisung V.3.5 5/35 LAME ETTT Textversion 3.521 Inhaltsverzeichnis Seite Auf ein Wort (Vorbemerkung) ..................6 Allgemeine Beschreibung .....................6 Inbetriebnahme mit DMX ....................7 Gerät Einstellen/Programmieren ..................8 Programmiermodus ......................8 Display-Sprache einstellen ....................9 Fernsteuerungseingang einstellen..................9 DMX-Adressen einstellen ....................10 Automatik anwählen/abwählen ..................11 Automatikmodus AN ...................... -
Seite 6: Auf Ein Wort (Vorbemerkung)
Verwendung vertraut ist und die erforderliche Zuverlässigkeit erwarten lässt. (Gebrauch nur durch den erwachsenen, beruflichen Verwender) Auch bei nur geringsten Zweifeln holen Sie bitte Rat von Experten ein, wir von SAFEX stehen dafür jederzeit gerne zu Verfügung. Berücksichtigen Sie, dass die Durchführung einer feuergefährlichen Handlung in Versamm- lungsstätten auch eine Abstimmung/Genehmigung mit der für den Brandschutz zuständigen... -
Seite 7: Inbetriebnahme Mit Dmx
SAFEX- Gebrauchsanweisung V.3.5 7/35 LAME ETTT Textversion 3.521 Hinsichtlich der Effektflammen-Gestaltung (Dauer und Rhythmus) bestehen zwei Optionen: AUTOMATIK AN = Die Fernsteuerung schaltet nur das intern voreingestellte Effektprogramm an oder aus: Das Gerät selbst besitzt Einstellmöglichkeiten, um attraktive Feuereffekt-Sequenzen auf ein- fachste Weise über Tasten und Display vorzuprogrammieren. -
Seite 8: Gerät Einstellen/Programmieren
SAFEX- Gebrauchsanweisung V.3.5 8/35 LAME ETTT Textversion 3.521 der Fernsteuer-Stecker vom Gerät abzuziehen und die Scharfschalt-Adresse am Gerät ändern. (Siehe dazu DMX-Adressen einstellen) Durch Abziehen des Fernsteuer-Steckers oder durch Netztrennung wird zunächst Sicherheit hergestellt. Es kann dann anschließend, bei Netztrennung nach Wiedereinschalten, die SCHARF-Adresse im Dis- play über die Pfeiltasten angezeigt und über den Programmiermodus geändert werden. -
Seite 9: Display-Sprache Einstellen
Das Gerät ist werksseitig zur Verwendung mit DMX-Fernsteuerung eingestellt, also zur Benutzung der normgerechten 5-poligen FS-Buchsen unten links in der Bedienseite. Anwender die den SAFEX-FLAMEJETTT mit einer Niederspannungs-(LV)-Fernsteuerung z. B. der SA- FEX SAFEX-FLAMEJETTT -CFS-Fernsteuerung betreiben wollen, müssen die 3-poligen XLR-Buchsen auf der rechten Seite verwenden (LV-Signal IN/OUT): Aus Sicherheitsgründen zeigt das System nach dem Einschalten, welcher F-Steuereingang voreinge-... -
Seite 10: Dmx-Adressen Einstellen
SAFEX- Gebrauchsanweisung V.3.5 10/35 LAME ETTT Textversion 3.521 auswählen und mit O.K. zu bestätigen. Es erscheinen die Optionen oder Die gewünschte Option mit den Pfeiltasten anwählen und mit O.K. bestätigen. (Die gewählte Option kann auch jederzeit im Normalmodus mit Hilfe der Pfeiltasten angezeigt werden.) DMX-Adressen einstellen Ist das Gerät noch nicht auf die erforderlichen DMX-Adressen eingestellt oder sollen diese geändert... -
Seite 11: Automatik Anwählen/Abwählen
SAFEX- Gebrauchsanweisung V.3.5 11/35 LAME ETTT Textversion 3.521 Diese dann ebenso mit O.K. bestätigen. Anschließend zeigt das Display die erfolgreich eingestellten Adressen noch einmal an: und kehrt dann automatische in den Programmiermodus für weitere Options-Einstellungen zurück. Automatik anwählen/abwählen Es besteht (jetzt) die Möglichkeit, den »AUTOMATIK«-MODUS für die Flammeneffekte an- oder abzu- wählen:... -
Seite 12: Pause Einstellen
Aerosoldosen (Typ 4S13.xx) bestimmt. Sie enthalten ein spezielles Brennstoffgemisch und haben ein Entnahmeventil, dass technisch nicht mit üblichen Gas-Kartuschen identisch ist. Gas-Kartuschen ergeben mit dem SAFEX-FLAMEJETTT nicht nur keinen Ef- fekt, wegen der andersgeartete Entnahmeventile können Sie beim Einschrauben in den SAFEX-FLAMEJETTT auch beschädigt werden und anschließend undicht sein (Gefahr des Gasaustrittes, u. -
Seite 13: Dichtigkeitsprüfung
Textversion 3.521 Dazu die seitliche Tür des Geräts öffnen (Schlitz des Schlosses mittels Münze oder breitem Schrau- bendreher senkrecht stellen) und eine SAFEX-FLAMEJETTT -CARTRIDGE ohne Plastik-Schutzkappe mit dem Gewinde-Ventil nach oben zeigend, gegen den rückwärtigen Dosen-Anschlag (V-förmiges Füh- rungsblech) drücken und oben in die messingfarbene Dosenaufnahme einschrauben. -
Seite 14: Anzeige Der Dmx-Verbindung
Für eine andere Dosengröße stattdessen mit der Pfeiltaste zur nächsten Größe wechseln und dann bestätigen! Abschließend wird bestätigt: ® (In Version 3.5 ist bereits eine Neuentwicklung, nämlich die SAFEX -SUPER-FLAMEJETTT-CARTRIDGE mit fast einem Liter Brennstoffinhalt berücksichtigt, die voraussichtlich im zweiten Halbjahr 2008 angeboten werden wird.) Das Gerät nutzt die Größen-Information,... -
Seite 15: Effektflammen Erzeugen
SAFEX- Gebrauchsanweisung V.3.5 15/35 LAME ETTT Textversion 3.521 Wird ein Signal an eine der eingestellten DMX-Adressen gesendet, blinkt die gelbe Leuchtdiode, auf diese Weise kann z. B. der Empfang des Zünd-Signals überprüft werden kann, auch wenn das Gerät nicht scharf geschaltet ist. (Beim Senden der Scharfschalt-Adresse blinken zusätzlich auch die beiden großen Warn-LEDs auf). -
Seite 16: Flammenauslösung Bei Ausgeschalteter Automatik
SAFEX- Gebrauchsanweisung V.3.5 16/35 LAME ETTT Textversion 3.521 hen. Das Zündsignal kann natürlich auch über ein Programm für einen bestimmten Zeitablauf eingestellt werden, auch mehrfach mit Unterbrechung*, entsprechend den Wünschen des Anwenders. (Bei Unterbrechungen von mehr als 3 Minuten muss über das Programm auch die Scharfschaltung erneut aus- und zum richtigen Zeitpunkt erneut eingeschaltet werden.) -
Seite 17: Anwendereigene Dmx-Effektprogrammierung (Automatic Aus)
Das Einstellung der Scharfschalt-Adresse erfolgt über das Display wie im Abschnitt DMX-Adressen einstellen beschrieben, sie kann für ein oder mehrere Geräte gelten (Pegel immer 100%). Für Showsequenzen in denen mehrere SAFEX-FLAMEJETTT’s zu Einsatz kommen, empfiehlt sich eine Adresse für alle aktiven Geräte, damit diese gleichzeitig scharf und auch gemeinsam wieder un- scharf geschaltet werden können. -
Seite 18: Zünd-Kanal
Verbund mit anderen Effektgeräten in der gleichen »Verbindungskette/DMX-Kreis« betrieben werden. Brennzeitbegrenzung: Da der SAFEX-FLAMEJETTT als Flammen-Effektgerät und nicht zur Darstellung von Dauerflammen konstruiert ist, begrenzt seine Elektronik jede Flammen-Einstellung auf maximal 10 Sekunden. Längere Flammen ergeben mit dem FLAMEJETTT einen nur wenig attraktiven Effekt, der außerdem in seiner Intensität kontinuierlich abnimmt. -
Seite 19: Flammen Und Pausenzeiten
Beeinflussungen durch z. B. nicht konforme oder mangelhafte Gerätezustände zu vermei- den. 3. Der Betrieb ist nur mit den dafür entwickelten SAFEX-FLAMEJETTT -Cartridge/Aerosoldosen (Typ 4S13.xx) zulässig. Für den Betrieb mit diesen Cartridges ist die Standard-Düse Nr. 3, für niedrige Flammeneffekte die Düse Nr. -
Seite 20: Standsichere Aufstellung
SAFEX- Gebrauchsanweisung V.3.5 20/35 LAME ETTT Textversion 3.521 Standsichere Aufstellung 4. Gerät standsicher an geeignetem Ort aufstellen. Standsicher bedeutet, dass das Gerät gegen Um- stürzen gesichert wird bzw. unter keinen Umständen umkippen kann. Für die sichere Befestigung befinden sich am Boden Laschen, die ein Festschrauben oder Annageln auf dem Untergrund ermögli- chen. -
Seite 21: Verwendung Zusammen Mit Bühnenpyrotechnik
Abschaltung der Stromzufuhr zu den Effektgeräten möglich sein! Gasdichtigkeitsprüfung 15. Ebenfalls von erheblicher Bedeutung für die Sicherheit ist das korrekte Einsetzen der SAFEX- FLAMEJETTT -CARTRIDGE / Aerosoldose, die gasdicht in die Aufnahmevorrichtung einge- schraubt werden muss. Auch wenn die Aufnahmevorrichtung gegen Undichtigkeit gesichert ist, emp- fiehlt es sich, beim Einsetzen einer neuen Aerosoldose nach einigen Minuten mit einem Gasspürgerät... -
Seite 22: Übertemperatur-Warnung
Die Dosenaufnahme des SAFEX-FLAMEJETTT beschädigt u. U. ungeeignete Kartuschen, die dann undicht werden und durch Gasaustritt zu Feuer- oder Explosionsgefahren führen können. 17. Die SAFEX-FLAMEJETTT Cartridges müssen in jedem Falle unbeschädigt* sein und so einge- schraubt werden, dass die Verbindung nicht durch Fussel oder ähnliches verschmutzt wird. (*Merklich verbeulte, verrostete und in ähnlicher Weise beschädigte Aerosoldosen dürfen nach deutschem Recht... -
Seite 23: Wartung Und Pflege
LAME ETTT Textversion 3.521 SAFEX empfiehlt, diese oder eine vergleichbare Checkliste in Kopie, von einem Verantwortlichen unterzeichnet, den für den Brandschutz Verantwortlichen bzw. Genehmigungsbehörden als Entscheidungshilfe vorzulegen. WARTUNG UND PFLEGE: Das Gerät erfordert Wartung in regelmäßigen Abständen, die durch eine technische Fachkraft (einge- wiesene Person) auszuführen ist. -
Seite 24: Manueller Selbsttest
Er sollte möglichst immer kurzfristig vorgenommen werden. Bei häufiger, z. B. täglicher Anwendung empfiehlt es sich sogar, den Selbsttest routinemäßig häufig, ggf. alle Woche vorzu- nehmen. MANUELLER SELBSTTEST Der SAFEX-FLAMEJETTT ist so konstruiert, dass er selbstständig die Dichtigkeit aller Gas/Brennstoff-... - Seite 25 Flamme erzeugt, der Sicherheitsabstand sollte daher immer eingehalten werden! 3. Doseninhalt überprüfen, ggf. eine mindestens zu circa 20% gefüllte SAFEX-FLAMEJETTT - Aerosoldose einsetzen. 4. Gerät betriebsbereit machen (Netz und Fernsteuerung) und am Gerät über den Programmiermodus (ESC und O.K.-Taste 3 sek.
-
Seite 26: Verwendung Eines Gasspürgeräts
Anschluss der Dose und gelegentlich, z. B. nach »rauer Betriebsweise oder Trans- port« das gesamte Gerät abgeprüft werden. 1. Die Überprüfung sollte nicht früher als 3 bis 5 Minuten nach dem eine neue SAFEX-FLAMEJETTT - Cartridge in das Gerät eingesetzt wurde, erfolgen, damit sich eventuelle, beim Einschrauben der Dose ausgetretene Mikromengen an Gas verflüchtigen konnten. -
Seite 27: Störungsmeldungen
Regel ist die Dose tatsächlich leer, in sehr seltenen Fällen, z. B. bei einer beschädigten oder extrem kal- ten Dose, fehlt der SAFEX-FLAMEJETTT -CARTRIDGE der notwendige Gasdruck, auch könnte das Dosenventil oder der interne Druckschalter defekt sein. Wenn eine neue, ca. 15°C warme Dose das Problem nicht beseitigt, manuellen Selbsttest ausführen! - Seite 28 SAFEX- Gebrauchsanweisung V.3.5 28/35 LAME ETTT Textversion 3.521 Diese Fehlermeldung kann durch Unscharfschalten und mit der Taste O.K. aufgehoben werden. Erfolgt je- doch keine Wartung und der Fehler besteht weiterhin, erscheint die Meldung /Abschaltung immer wieder! In der Regel sind Zündversager auf verschmutzte, verrußte oder verbogene Elektroden zurückzuführen, diese sind dann zu reinigen (Siehe Abschnitt Wartung und Pflege unter A)! Die Meldung kann auch irrtümlich wegen einer Verschmutzung oder Abdeckung des Sensors durch...
-
Seite 29: Sonder-Anwendungen
WICHTIG: Sollen schräge Flammen erzeugt werden, darf das Gerät nur seitlich gekippt werden, also nur über die beiden Seitenflächen nach rechts oder links, nicht jedoch über die Bedienseite (Display- seite) und auch nicht über die Frontseite (Seite mit dem SAFEX-FLAMEJETTT -Logo)*. In gewissem Umfang können mit dem SAFEX-FLAMEJETTT jetzt aufgrund der Zündelektroden- Optimierung ab Typenschild-Index »F«... -
Seite 30: Tabelle 3
Neigung von mehr als 45° in keinem Falle vorgenommen werden, weil dann eine zuverlässige Zündung nicht mehr gewährleistet ist. Montage auf Traversen bzw. Verwendung in erhöhter Position. Grundsätzlich kann der SAFEX-FLAMEJETTT auch in erhöhter Position eingesetzt werden, wenn aus-... -
Seite 31: Einsatz Im Freien
DMX-konform 3-polig belegt. Um jedoch Anwendern, die nicht über eine DMX-512-Steuereinheit verfügen, die Verwendung des SAFEX-FLAMEJETTT’s ebenfalls möglich zu machen, ist das Gerät ab Baureihe V. 2.5 zu- sätzlich mit zwei LV-Fernsteueranschluss-Buchsen ausgerüstet. Diese sind zum Anschluss an- wendereigener Niederspannungs-Fernsteuerungen (Low Voltage) vorgesehen. -
Seite 32: Andere Digitale Fernsteuerungen
Slave-Kabel, die für solche LV-Fernsteuerungen nach Abb. 8, 8a oder 9 oder in Zusammenhang mit der gleichartig aufgebauten SAFEX-FLAMEJETTT -FERNSTEUERUNG Typ CFS verwendet werden, müssen die Belegung nach Abb. 8 od. 9 aufweisen und sollten nur zur Verbindung von SAFEX- FLAMEJETTT’s untereinander verwendet werden! ANDERE DIGITALE FERNSTEUERUNGEN: Programmgesteuerte LV-Fernsteuerungen, z. -
Seite 33: Transport Und Lagerung
Beförderung: Aerosoldosen unterliegen als Druckgaspackungen verschiedenen europäischen und nationalen Vor- schriften: Die SAFEX-FLAMEJETTT -Cartridge/Aerosoldosen entsprechen diesen Vorschriften, insofern können die Erleichterungen, die im Gesetz für den Transport und die Lagerung kleinerer Mengen vorgesehen sind, in Anspruch genommen werden: Druckgaspackungen mit maximal 1 Liter Inhalt dürfen bis zu einem Gesamtgewicht von 30 kg brutto in einem stabilen Karton verpackt, ohne Beachtung besonderer Gefahrgut-Transportvorschriften auf der Straße (Pkw/Lkw) befördert werden, wenn die Verpackung mit dem nachfolgend abgebildeten (weißen) -
Seite 34: Lagerung Der Dosen
Anzahl der Dosen, verpackt in Versandeinheiten, gestapelt auf 20 m² Grundfläche hängt nur von der Stapelhöhe ab und kann, zum Beispiel bei Verwendung von Regalen durchaus einige 1000 Stück ergeben. ® Eine detaillierte Zusammenstellung der Vorschriften ist auf Anforderung bei SAFEX erhältlich, bzw. kann dem- ® nächst von der SAFEX -Homepage »www.safex.de«... -
Seite 35: Technische Daten
5 -polig XLR (DMX), 1 x IN, 1 x OUT – 3 -polig XLR für Analogsteuerung, 1 x IN, 1 x OUT Fernsteuerung: DMX 512 oder SAFEX-FLAMEJETTT -Fernsteuerung Typ CFS alternativ über 2 potentialfreie Relais (für max. 16 V DC) Dauer der Flamme: max. 10 Sekunden...
