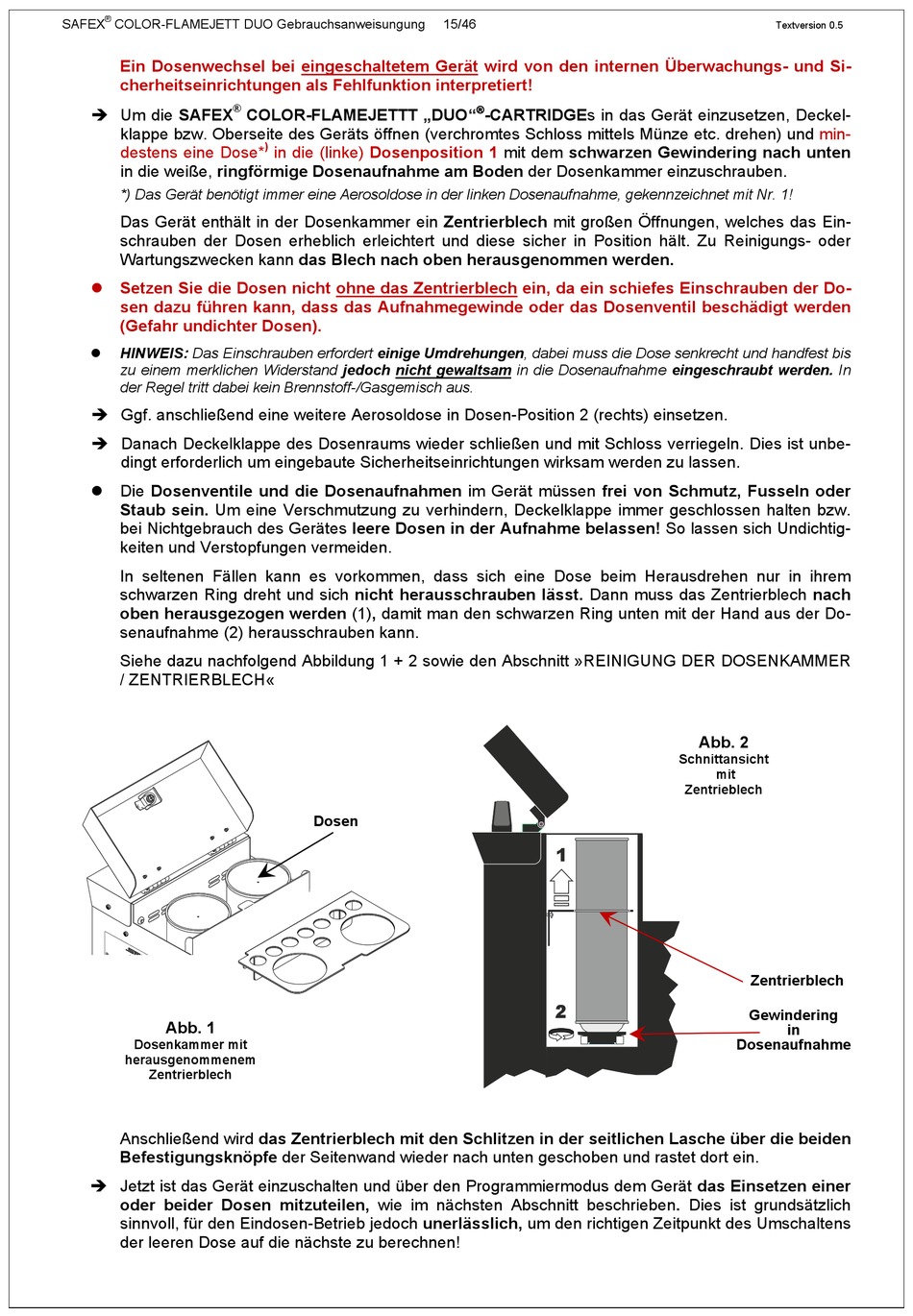

COLOR-FLAMEJETT DUO Gebrauchsanweisungung
Ein Dosenwechsel bei eingeschaltetem Gerät wird von den internen Überwachungs- und Si-
cherheitseinrichtungen als Fehlfunktion interpretiert!
®
Um die SAFEX
klappe bzw. Oberseite des Geräts öffnen (verchromtes Schloss mittels Münze etc. drehen) und
destens eine Dose*
in die weiße, ringförmige Dosenaufnahme am Boden der Dosenkammer einzuschrauben.
*) Das Gerät benötigt immer eine Aerosoldose in der linken Dosenaufnahme, gekennzeichnet mit Nr. 1!
Das Gerät enthält in der Dosenkammer ein Zentrierblech mit großen Öffnungen, welches das Ein-
schrauben der Dosen erheblich erleichtert und diese sicher in Position hält. Zu Reinigungs- oder
Wartungszwecken kann das Blech nach oben herausgenommen werden.
Setzen Sie die Dosen nicht ohne das Zentrierblech ein, da ein schiefes Einschrauben der Do-
sen dazu führen kann, dass das Aufnahmegewinde oder das Dosenventil beschädigt werden
(Gefahr undichter Dosen).
HINWEIS: Das Einschrauben erfordert einige Umdrehungen, dabei muss die Dose senkrecht und handfest bis
zu einem merklichen Widerstand jedoch nicht gewaltsam in die Dosenaufnahme eingeschraubt werden. In
der Regel tritt dabei kein Brennstoff-/Gasgemisch aus.
Ggf. anschließend eine weitere Aerosoldose in Dosen-Position 2 (rechts) einsetzen.
Danach Deckelklappe des Dosenraums wieder schließen und mit Schloss verriegeln. Dies ist unbe-
dingt erforderlich um eingebaute Sicherheitseinrichtungen wirksam werden zu lassen.
Die Dosenventile und die Dosenaufnahmen im Gerät müssen frei von Schmutz, Fusseln oder
Staub sein. Um eine Verschmutzung zu verhindern, Deckelklappe immer geschlossen halten bzw.
bei Nichtgebrauch des Gerätes leere Dosen in der Aufnahme belassen! So lassen sich Undichtig-
keiten und Verstopfungen vermeiden.
In seltenen Fällen kann es vorkommen, dass sich eine Dose beim Herausdrehen nur in ihrem
schwarzen Ring dreht und sich nicht herausschrauben lässt. Dann muss das Zentrierblech nach
oben herausgezogen werden (1), damit man den schwarzen Ring unten mit der Hand aus der Do-
senaufnahme (2) herausschrauben kann.
Siehe dazu nachfolgend Abbildung 1 + 2 sowie den Abschnitt »REINIGUNG DER DOSENKAMMER
/ ZENTRIERBLECH«
Abb. 1
Dosenkammer mit
herausgenommenem
Zentrierblech
Anschließend wird das Zentrierblech mit den Schlitzen in der seitlichen Lasche über die beiden
Befestigungsknöpfe der Seitenwand wieder nach unten geschoben und rastet dort ein.
Jetzt ist das Gerät einzuschalten und über den Programmiermodus dem Gerät das Einsetzen einer
oder beider Dosen mitzuteilen, wie im nächsten Abschnitt beschrieben. Dies ist grundsätzlich
sinnvoll, für den Eindosen-Betrieb jedoch unerlässlich, um den richtigen Zeitpunkt des Umschaltens
der leeren Dose auf die nächste zu berechnen!
COLOR-FLAMEJETTT „DUO"
)
in die (linke) Dosenposition 1
Dosen
15/46
-CARTRIDGEs in das Gerät einzusetzen, Deckel-
mit dem schwarzen Gewindering nach unten
1
2
Textversion 0.5
min-
Abb. 2
Schnittansicht
mit
Zentrieblech
Zentrierblech
Gewindering
in
Dosenaufnahme
