digiCLIP DF31 CAN

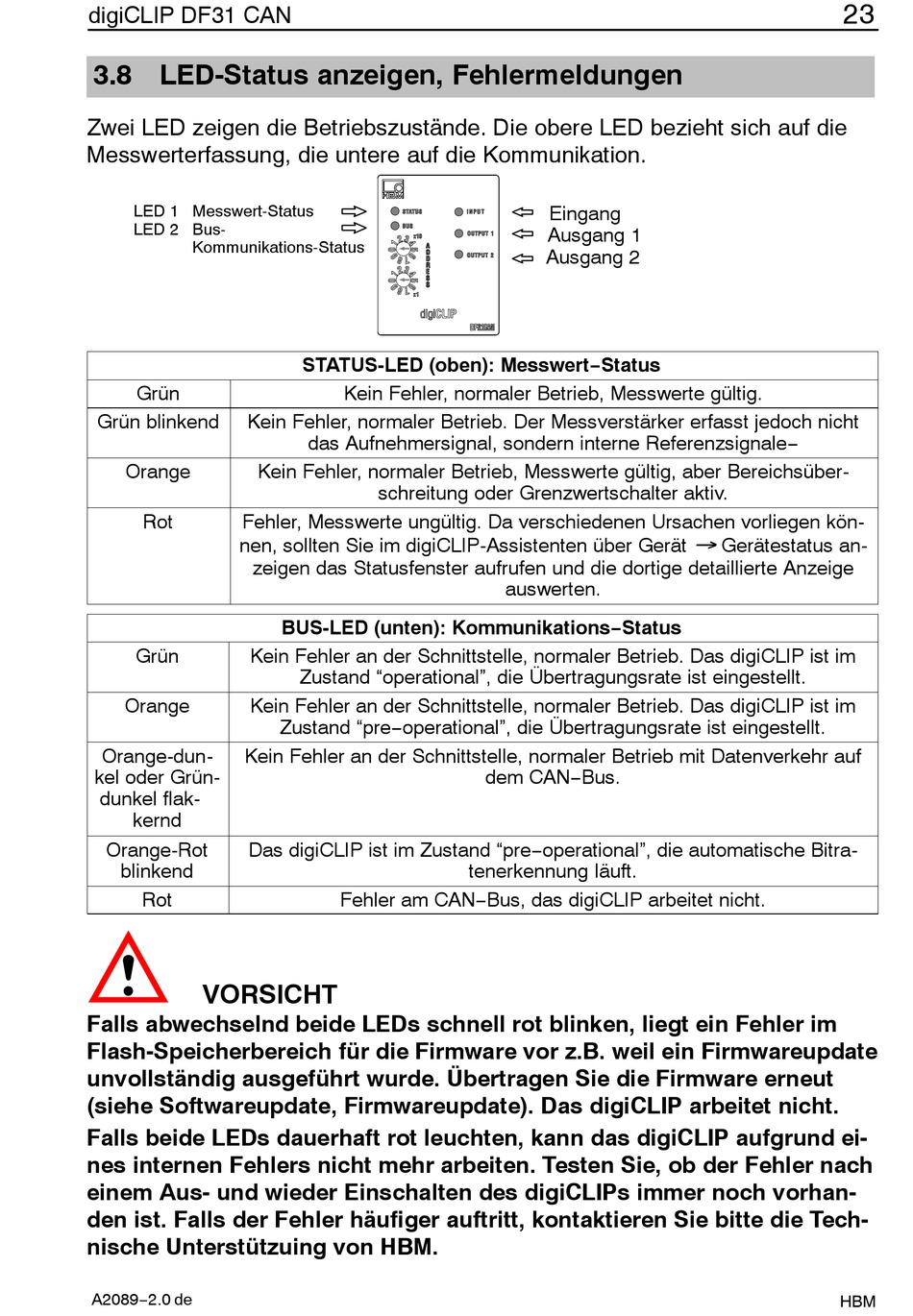

3.8 LED-Status anzeigen, Fehlermeldungen
Zwei LED zeigen die Betriebszustände. Die obere LED bezieht sich auf die
Messwerterfassung, die untere auf die Kommunikation.
LED 1 Messwert-Status
LED 2 Bus-
Kommunikations-Status
Grün
Grün blinkend
Kein Fehler, normaler Betrieb. Der Messverstärker erfasst jedoch nicht
Orange
Kein Fehler, normaler Betrieb, Messwerte gültig, aber Bereichsüber-
Rot
Fehler, Messwerte ungültig. Da verschiedenen Ursachen vorliegen kön-
nen, sollten Sie im digiCLIP-Assistenten über Gerät
zeigen das Statusfenster aufrufen und die dortige detaillierte Anzeige
Grün
Kein Fehler an der Schnittstelle, normaler Betrieb. Das digiCLIP ist im
Orange
Kein Fehler an der Schnittstelle, normaler Betrieb. Das digiCLIP ist im
Orange-dun-
Kein Fehler an der Schnittstelle, normaler Betrieb mit Datenverkehr auf
kel oder Grün-
dunkel flak-
kernd
Orange-Rot
Das digiCLIP ist im Zustand "pre−operational", die automatische Bitra-
blinkend
Rot
VORSICHT
Falls abwechselnd beide LEDs schnell rot blinken, liegt ein Fehler im
Flash-Speicherbereich für die Firmware vor z.B. weil ein Firmwareupdate
unvollständig ausgeführt wurde. Übertragen Sie die Firmware erneut
(siehe Softwareupdate, Firmwareupdate). Das digiCLIP arbeitet nicht.
Falls beide LEDs dauerhaft rot leuchten, kann das digiCLIP aufgrund ei-
nes internen Fehlers nicht mehr arbeiten. Testen Sie, ob der Fehler nach
einem Aus- und wieder Einschalten des digiCLIPs immer noch vorhan-
den ist. Falls der Fehler häufiger auftritt, kontaktieren Sie bitte die Tech-
nische Unterstützuing von HBM.
A2089−2.0 de
STATUS-LED (oben): Messwert−Status
Kein Fehler, normaler Betrieb, Messwerte gültig.
das Aufnehmersignal, sondern interne Referenzsignale−
schreitung oder Grenzwertschalter aktiv.
BUS-LED (unten): Kommunikations−Status
Zustand "operational", die Übertragungsrate ist eingestellt.
Zustand "pre−operational", die Übertragungsrate ist eingestellt.
Fehler am CAN−Bus, das digiCLIP arbeitet nicht.
Eingang
Ausgang 1
Ausgang 2
auswerten.
dem CAN−Bus.
tenerkennung läuft.
23
Gerätestatus an-
"
