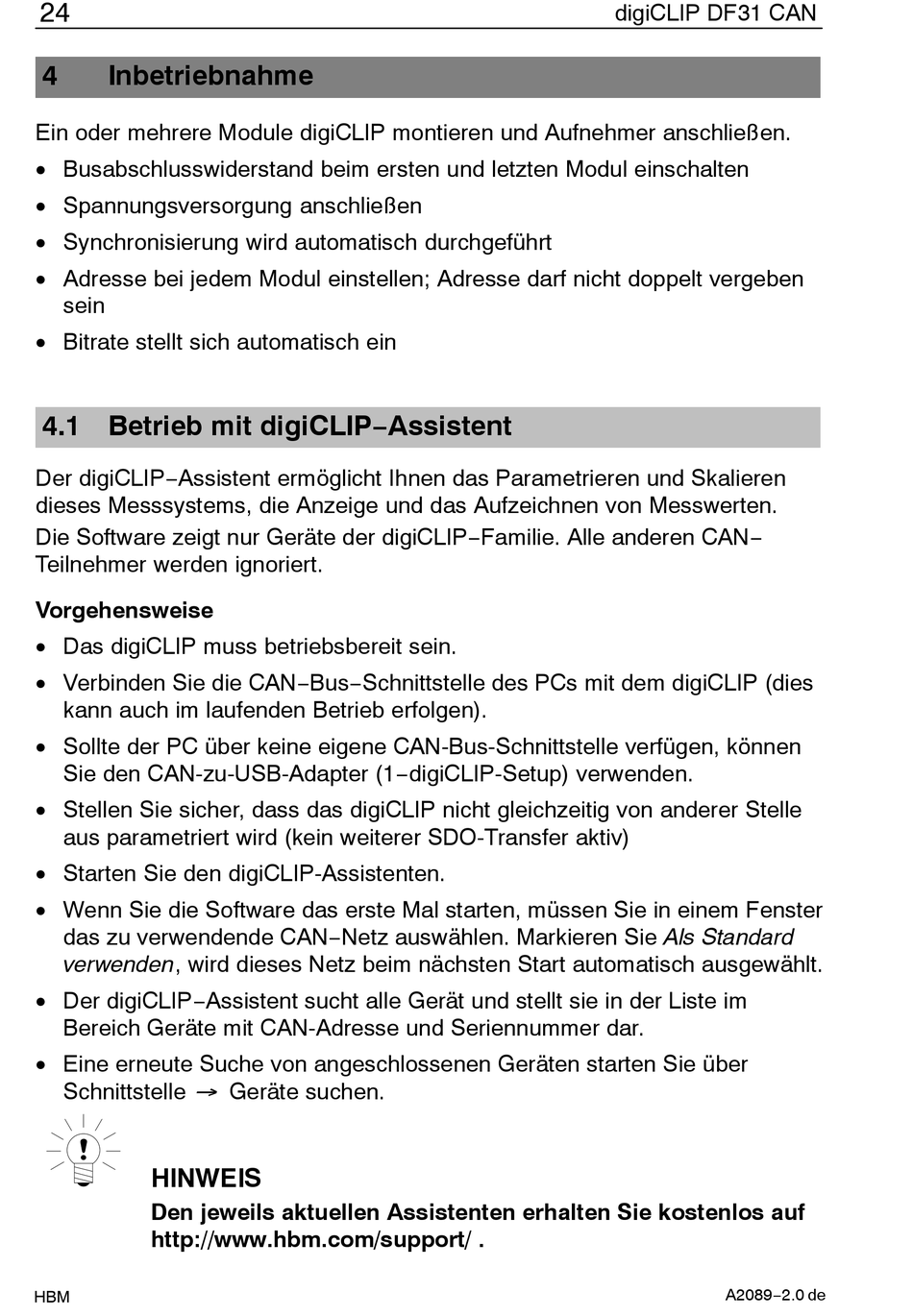

24
4
Inbetriebnahme
Ein oder mehrere Module digiCLIP montieren und Aufnehmer anschließen.
• Busabschlusswiderstand beim ersten und letzten Modul einschalten
• Spannungsversorgung anschließen
• Synchronisierung wird automatisch durchgeführt
• Adresse bei jedem Modul einstellen; Adresse darf nicht doppelt vergeben
sein
• Bitrate stellt sich automatisch ein
4.1 Betrieb mit digiCLIP−Assistent
Der digiCLIP−Assistent ermöglicht Ihnen das Parametrieren und Skalieren
dieses Messsystems, die Anzeige und das Aufzeichnen von Messwerten.
Die Software zeigt nur Geräte der digiCLIP−Familie. Alle anderen CAN−
Teilnehmer werden ignoriert.
Vorgehensweise
• Das digiCLIP muss betriebsbereit sein.
• Verbinden Sie die CAN−Bus−Schnittstelle des PCs mit dem digiCLIP (dies
kann auch im laufenden Betrieb erfolgen).
• Sollte der PC über keine eigene CAN-Bus-Schnittstelle verfügen, können
Sie den CAN-zu-USB-Adapter (1−digiCLIP-Setup) verwenden.
• Stellen Sie sicher, dass das digiCLIP nicht gleichzeitig von anderer Stelle
aus parametriert wird (kein weiterer SDO-Transfer aktiv)
• Starten Sie den digiCLIP-Assistenten.
• Wenn Sie die Software das erste Mal starten, müssen Sie in einem Fenster
das zu verwendende CAN−Netz auswählen. Markieren Sie Als Standard
verwenden, wird dieses Netz beim nächsten Start automatisch ausgewählt.
• Der digiCLIP−Assistent sucht alle Gerät und stellt sie in der Liste im
Bereich Geräte mit CAN-Adresse und Seriennummer dar.
• Eine erneute Suche von angeschlossenen Geräten starten Sie über
Schnittstelle " Geräte suchen.
HINWEIS
Den jeweils aktuellen Assistenten erhalten Sie kostenlos auf
http://www.hbm.com/support/ .
HBM
digiCLIP DF31 CAN
A2089−2.0 de
