Anschlussbild - Fronius Ohmpilot Bedienungsanleitung

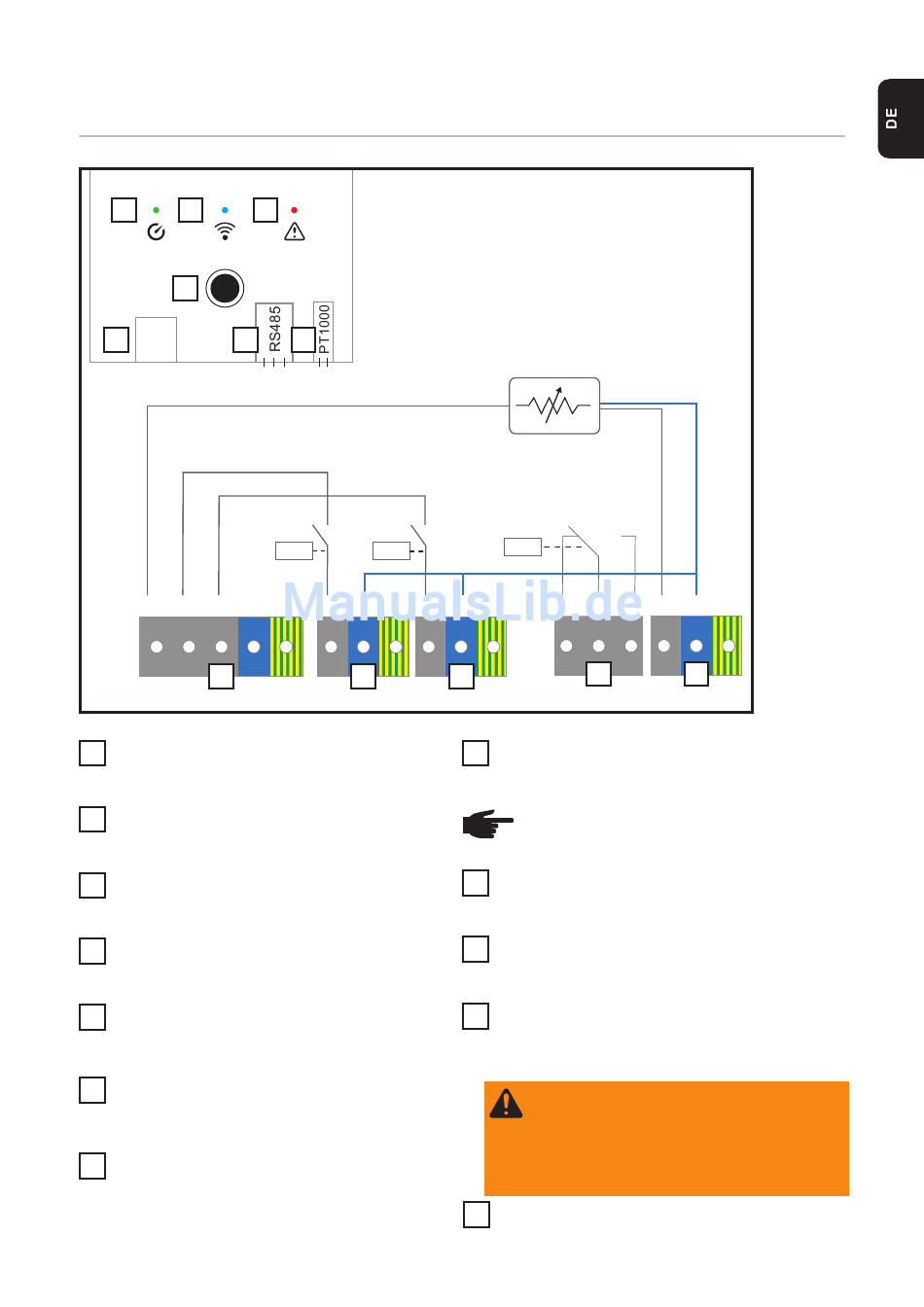

Anschlussbild

G B
1 2
4
5 6
LAN
D+ D- -
L1 L2 L3 N PE
8
1
LED grün
2
LED blau
3
LED rot
4
Taster
5
Ethernet RJ45, mind. CAT5, geschirmt
6
Modbus RTU (Defaultadresse 40)
Federzug 0,2 - 1,5 mm
max. 1000m, geschirmt und verdrillt
7
Anschluss Klemme für PT1000
Temperatursensor
Federzug 0,2 - 1,5 mm
R
3
7
R2 R3
L2 N L3
9
2
2
N PE
NC W NO OUT N
11
10
8
EINGANG - Zuleitung Netz 1x 230 V
oder 3x 230 V
Federzug 1,5 - 1,5 mm
HINWEIS! Phase und Nullleiter dürfen
nicht vertauscht werden. FI löst aus.
9
AUSGANG - Heizstab L2
Federzug 1,5 - 2,5 mm
10
AUSGANG - Heizstab L3
Federzug 1,5 - 2,5 mm
11
Multifunktions Relaisausgang
(siehe Anwendungsbeispiele)
regelbar max. 13 A ohmsche Last
Federzug 1,5 - 2,5 mm
WARNUNG! Werden Signalkabel ange-
schlossen, müssen die einzelnen Drähte un-
mittelbar vor der Klemme mit einem Kabel-
binder zusammengebunden werden. Damit
wird vermieden, dass ein Draht gefährliche
Spannungen berührt, wenn sich dieser löst.
12
AUSGANG - Heizstab stufenlos bis 3 kW
PE
12
2
2
2
2
19
