3.2 Zur Montage/Demontage erforderliches Zubehör (nicht im Lieferumfang enthalten)
i
Für den elektrischen Anschluss sind Anschlusskabel und ggf. Stecker erforderlich.
Details siehe
9
10e 10d
10a
11b 11a
11c
11d
3.3

Erforderliches Werkzeug (nicht im Lieferumfang enthalten)

3, 5 und 6 mm
1,6x8,0 mm und 0,8x4 mm
10 (2x), 17 und 22 mm
TX 10, TX 20
MB246DE - 11171694, 19A2, Baumer_HMG10-ProfibusDP_II_DE
Abschnitt 5, Seite

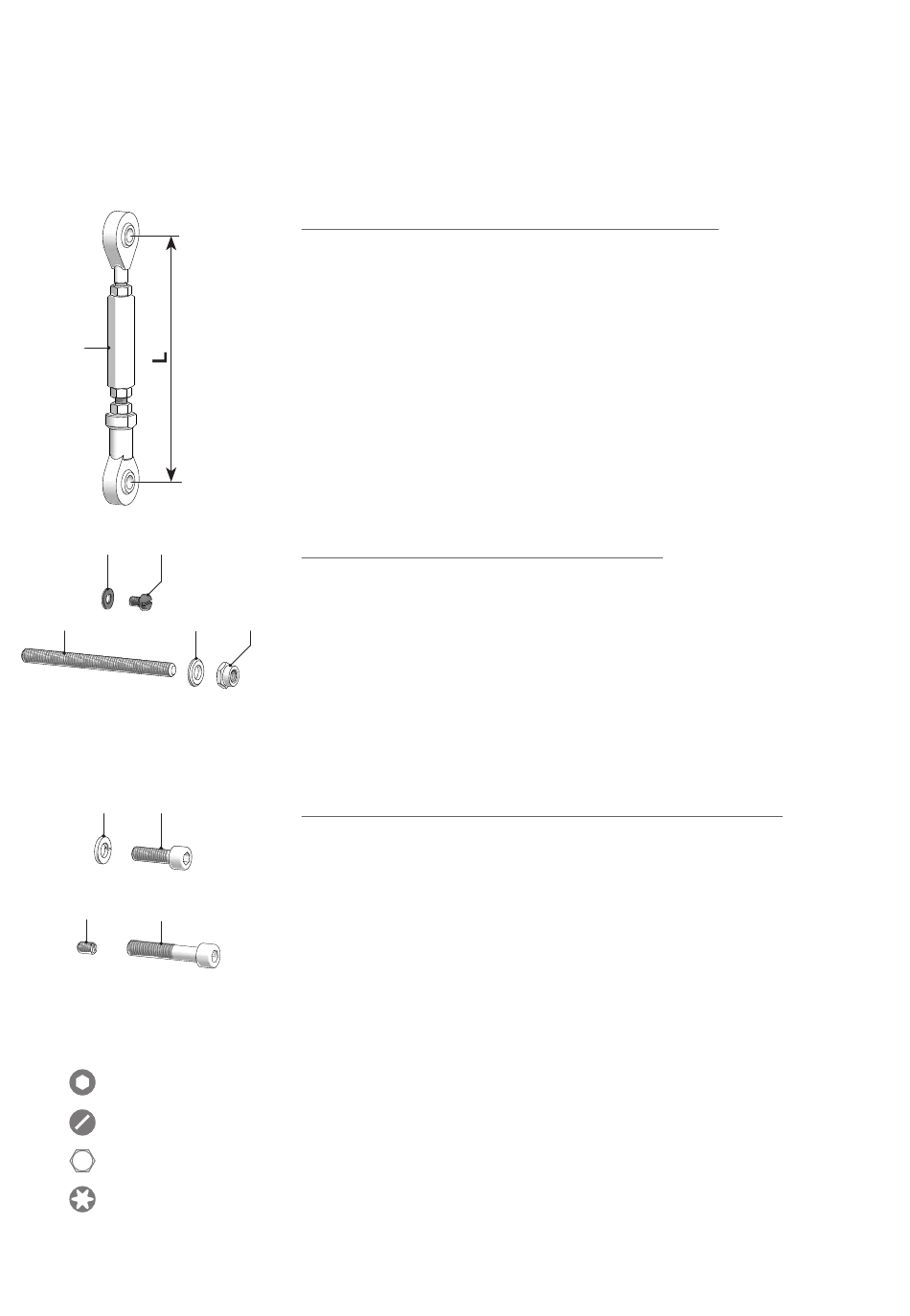

Drehmomentstütze, Länge L / Bestellnummer
9 Standard:
67...70 mm / 11043628
125 (±5) mm, kürzbar auf ≥71 mm / 11004078
440 (+20/-15) mm, kürzbar auf ≥131 mm / 11002915
9 Isoliert:
67...70 mm / 11054917
125 (±5) mm, kürzbar auf ≥71 mm / 11072795
440 (+20/-15) mm, kürzbar auf ≥131 mm / 11082677
Montageset, Bestellnummer 11077197:
10a Gewindestange M6, Länge variabel ≤210 mm
10b Scheibe B6,4, ISO 7090
10b 10c
10c Selbstsichernde Mutter M6, ISO 10511
10d Zylinderschraube M6x8 mm für Erdungsband, ISO 1207
10e Scheibe B6,4 für Erdungsband, ISO 7090
Montage-/Demontageset, Bestellnummer 11077087:
(nicht erforderlich bei durchgehender Hohlwelle)
11a Zylinderschraube M6x30 mm, ISO 4762
11b Federring 6, DIn 7980
11c Gewindestift M6x10 mm, ISO 7436
11d Zylinderschraube M8x45 mm, ISO 4762
13�
VORBEREITUnG
6/29
