ELEKTRIScHER AnScHLUSS
5.2.7

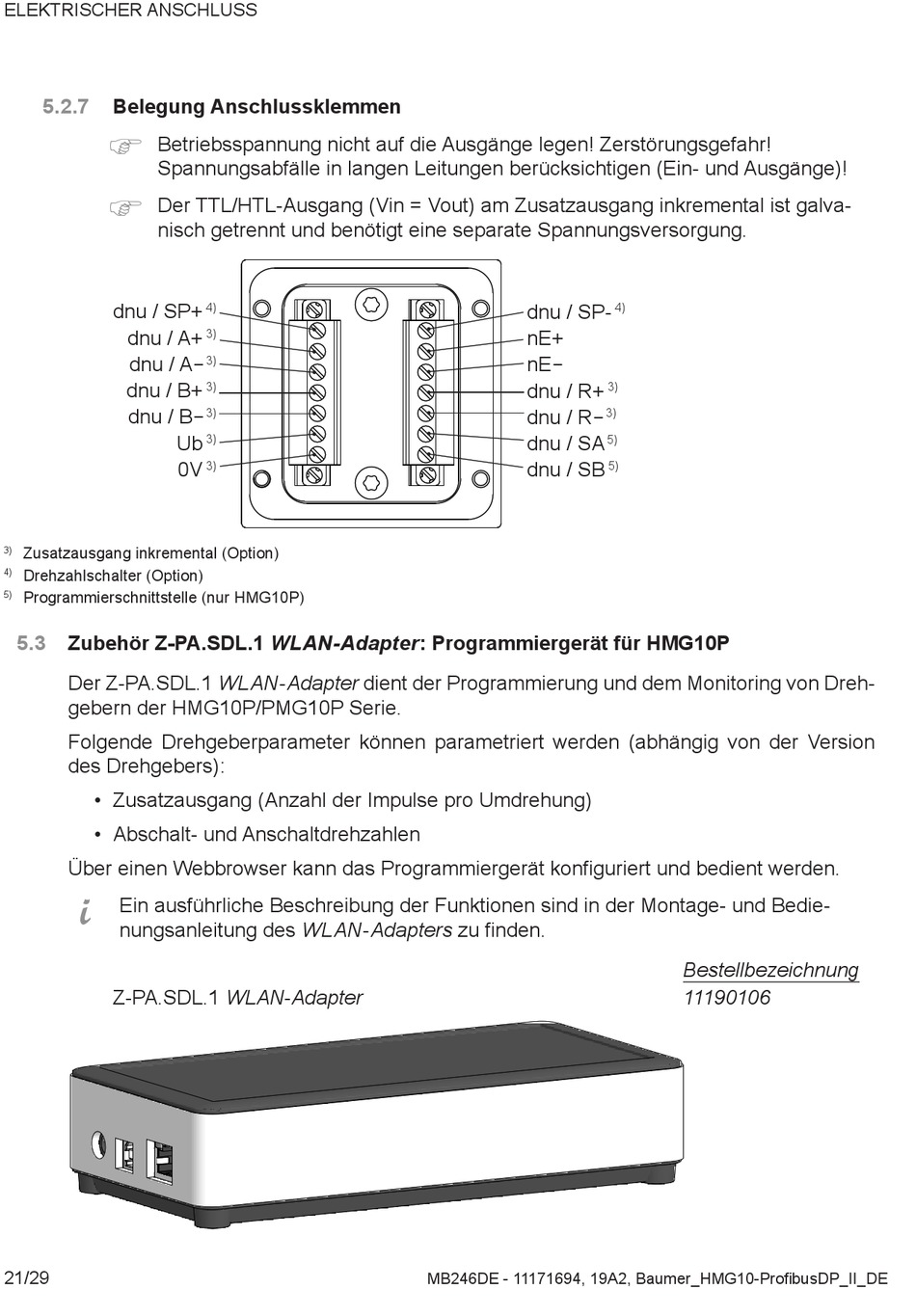

Belegung Anschlussklemmen

)
Betriebsspannung nicht auf die Ausgänge legen! Zerstörungsgefahr!
Spannungsabfälle in langen Leitungen berücksichtigen (Ein- und Ausgänge)!
)
Der TTL/HTL-Ausgang (Vin = Vout) am Zusatzausgang inkremental ist galva-
nisch getrennt und benötigt eine separate Spannungsversorgung.
dnu / SP+
dnu / A+
dnu / A
dnu / B+
dnu / B _
Zusatzausgang inkremental (Option)
3)
Drehzahlschalter (Option)
4)
Programmierschnittstelle (nur HMG10P)
5)
5.3 Zubehör Z-PA.SDL.1 WLAN-Adapter: Programmiergerät für HMG10P
Der Z-PA.SDL.1 WLAN-Adapter dient der Programmierung und dem Monitoring von Dreh-
gebern der HMG10P/PMG10P Serie.
Folgende Drehgeberparameter können parametriert werden (abhängig von der Version
des Drehgebers):
• Zusatzausgang (Anzahl der Impulse pro Umdrehung)
• Abschalt- und Anschaltdrehzahlen
Über einen Webbrowser kann das Programmiergerät konfiguriert und bedient werden.
i
Ein ausführliche Beschreibung der Funktionen sind in der Montage- und Bedie-
nungsanleitung des WLAN-Adapters zu finden.
Z-PA.SDL.1 WLAN-Adapter
21/29
4)
3)
_
3)
3)
3)
Ub
3)
0V
3)
dnu / SP-
nE+
nE _
dnu / R+
_
dnu / R
dnu / SA
dnu / SB
MB246DE - 11171694, 19A2, Baumer_HMG10-ProfibusDP_II_DE
4)
3)
3)
5)
5)
Bestellbezeichnung
11190106
