Baumer Hübner
Werkzeug
20 mm
n
n
Vorgehen:
a) Lösen Sie die Schrauben am Anschlusskasten.
b) Entfernen Sie den Anschlusskasten vom Drehgeber.
c) Lösen Sie die Kabelverschraubung am Anschlusskasten.
d) Führen Sie die Anschlusskabel so durch die Kabelverschraubung, dass ca. 50 mm Kabel
herausragen.
e) Verbinden Sie den Kabelschirm grossflächig mit der Kabelverschraubung.
f) Schliessen Sie die Anschlusskabel an den Anschlussklemmen an.
g) Befestigen Sie die Kabelverschraubung am Anschlusskasten.
h) Montieren Sie den Anschlusskasten am Drehgeber. Ziehen Sie dazu die Schrauben mit ei-
nem Drehmoment von 2-3 Nm an.
6.8.2
Belegung Anschlussklemmen erster Klemmenkasten
HINWEIS
Beschädigung des Drehgebers durch Betriebsspannung an den Ausgängen.
Durch Betriebsspannung an den Ausgängen kann der Drehgeber beschädigt werden.
a) Stellen Sie sicher, dass keine Betriebsspannung an den Ausgängen anliegt.
SSI
Programmierschnittstelle (nur programmierbare Variante)
Zusatzausgang inkremental 1 (Option)
1
2
3
4
5
6
7
8

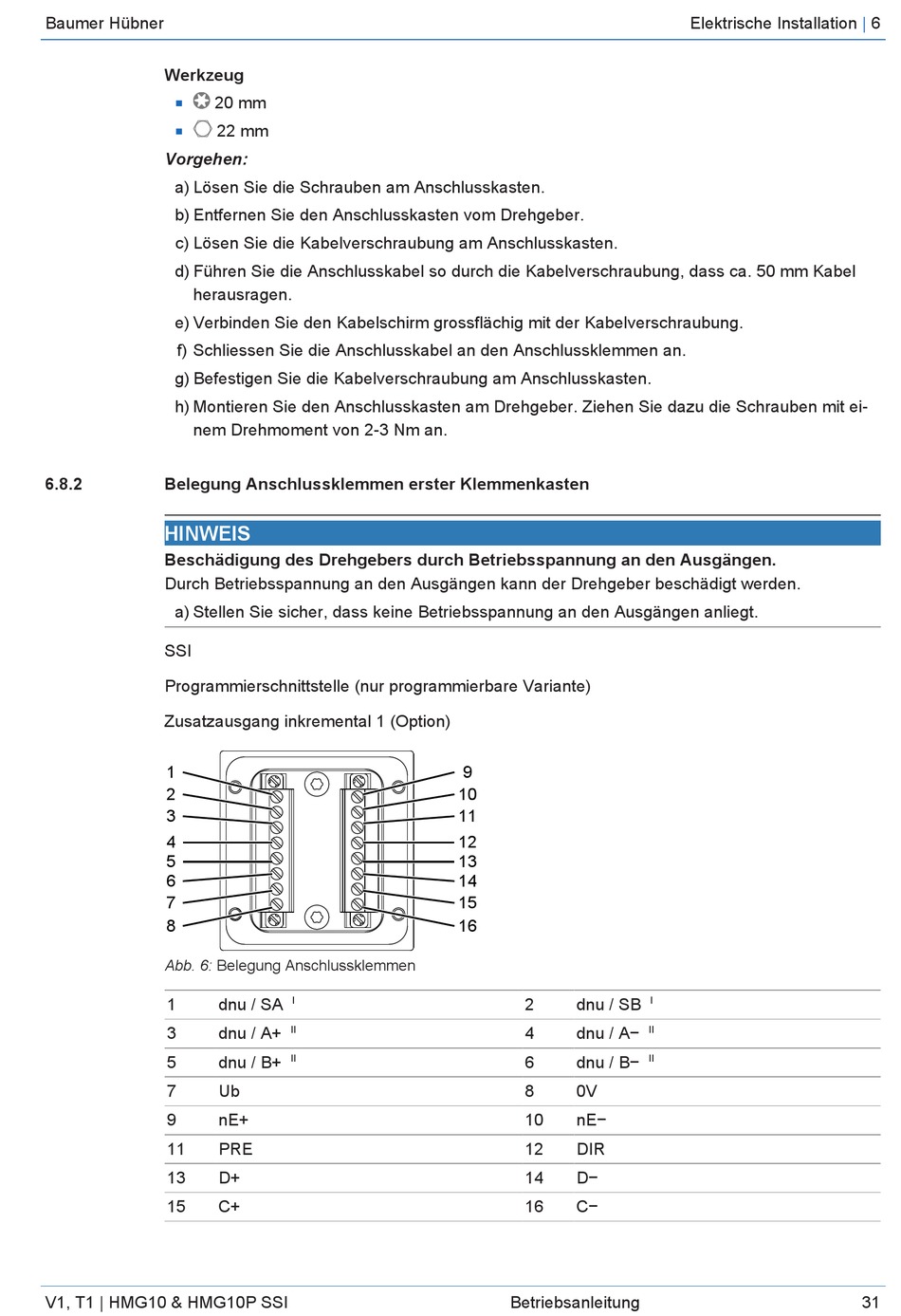

Abb. 6: Belegung Anschlussklemmen
1
3
5
7
9
11
13
15
V1, T1 | HMG10 & HMG10P SSI
22 mm
I
dnu / SA
II
dnu / A+
II
dnu / B+
Ub
nE+
PRE
D+
C+
9
10
11
12
13
14
15
16
2
dnu / SB
4
dnu / A−
6
dnu / B−
8
0V
10
nE−
12
DIR
14
D−
16
C−
Betriebsanleitung
Elektrische Installation
I
II
II
|
6
31
