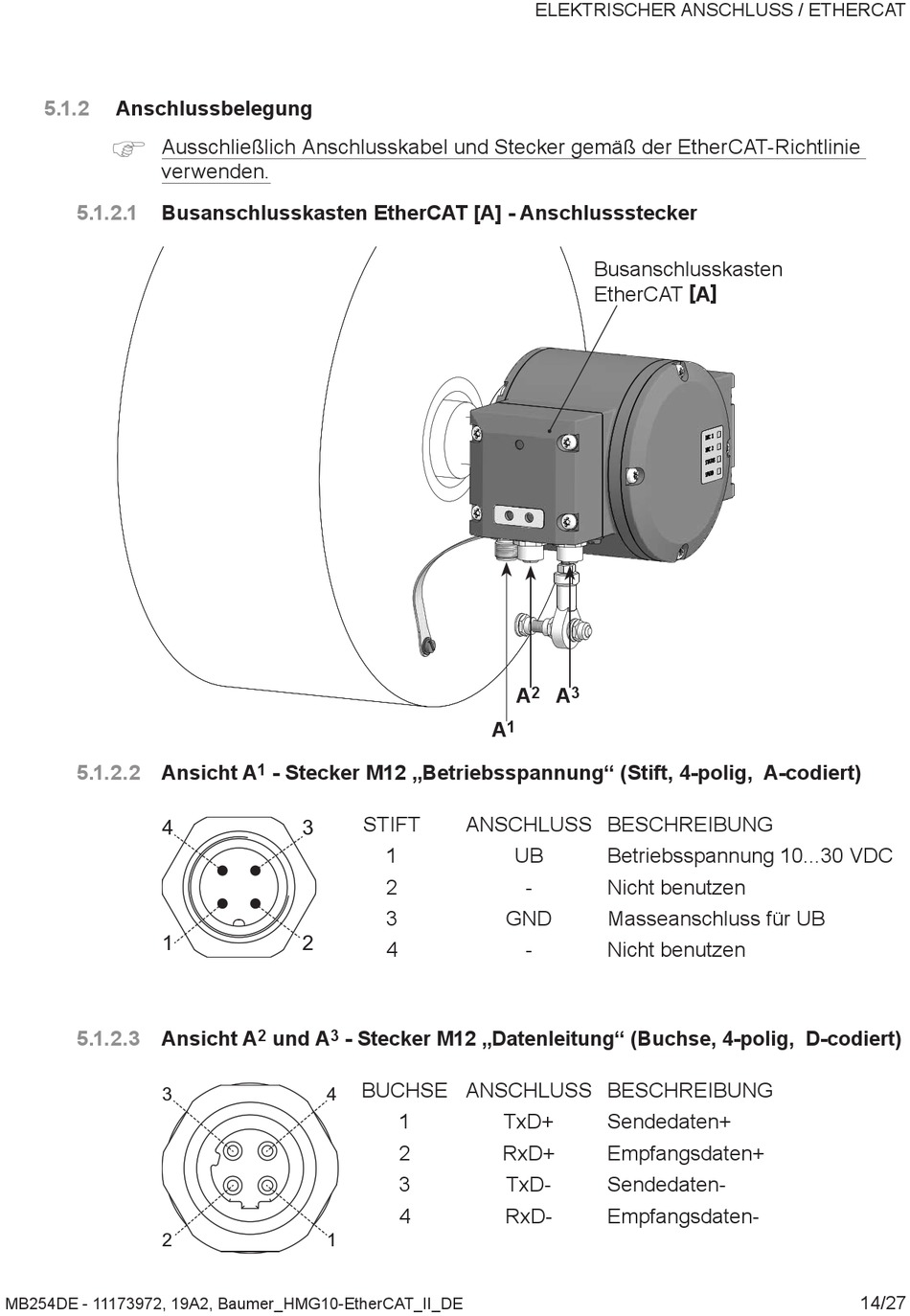

5.1.2 Anschlussbelegung
)
Ausschließlich Anschlusskabel und Stecker gemäß der EtherCAT-Richtlinie
verwenden�
5.1.2.1 Busanschlusskasten EtherCAT [A] - Anschlussstecker
5.1.2.2 Ansicht A
4
1
5.1.2.3 Ansicht A
3
2
MB254DE - 11173972, 19A2, Baumer_HMG10-EtherCAT_II_DE
1 - Stecker M12 „Betriebsspannung" (Stift, 4-polig, A-codiert)
STIFT
3
1
2
3
2
4
2 und A 3 - Stecker M12 „Datenleitung" (Buchse, 4-polig, D-codiert)
BUCHSE AnSCHLUSS BESCHREIBUnG
4
1
2
3
4
1
ELEKTRISCHER AnSCHLUSS / ETHERCAT
Busanschlusskasten
EtherCAT [ A ]
A A
2 3
A 1
AnSCHLUSS BESCHREIBUnG
UB Betriebsspannung 10���30 VDC
- nicht benutzen
GnD Masseanschluss für UB
- nicht benutzen
TxD+ Sendedaten+
RxD+ Empfangsdaten+
TxD- Sendedaten-
RxD- Empfangsdaten-
14/27
