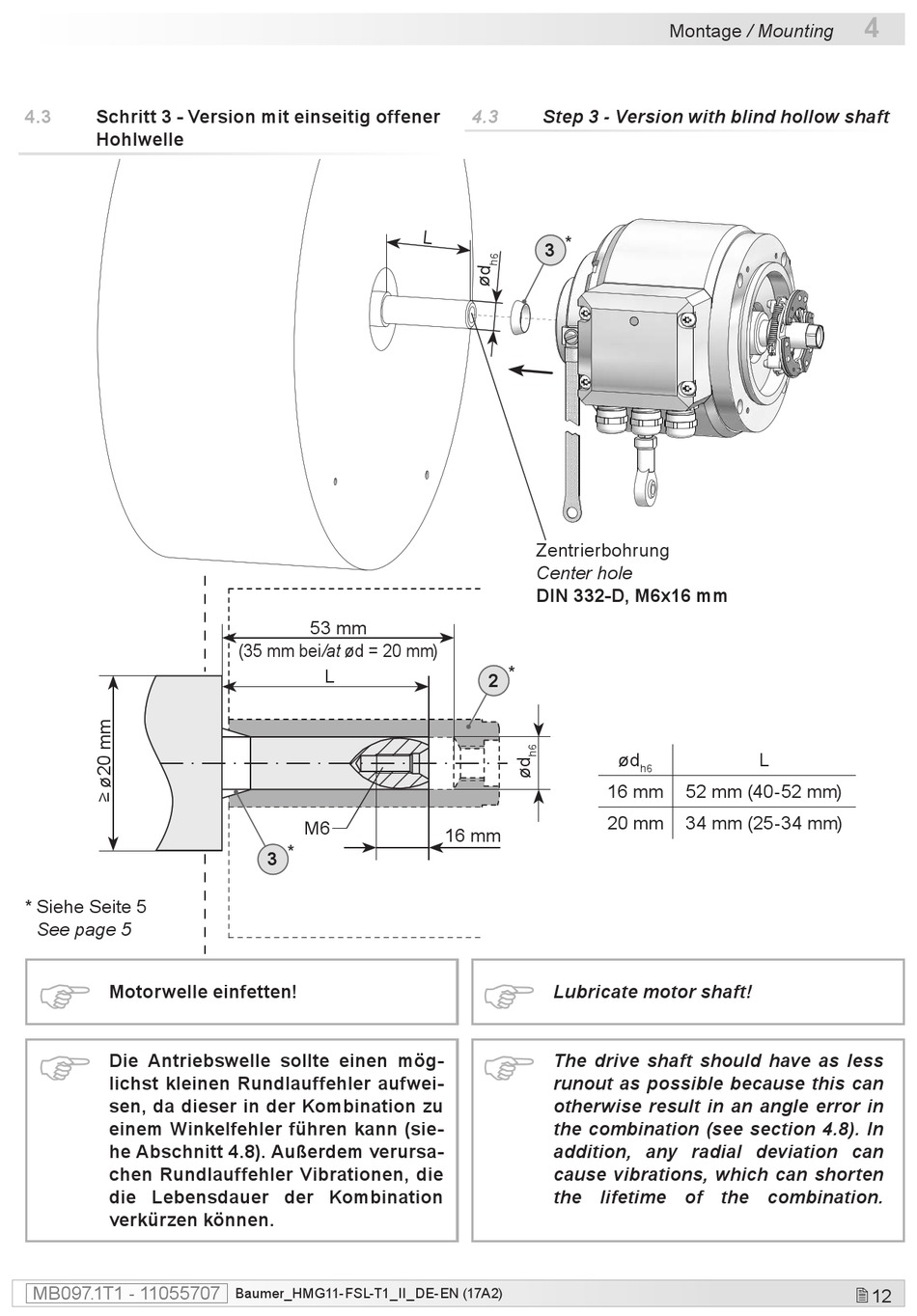

4.3
Schritt 3 - Version mit einseitig offener
Hohlwelle
* Siehe Seite 5
See page 5
Motorwelle einfetten!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser in der Kombination zu
einem Winkelfehler führen kann (sie-
he Abschnitt 4.8). Außerdem verursa-
chen Rundlauffehler Vibrationen, die
die Lebensdauer der Kombination
verkürzen können.
MB097.1T1 - 11055707
53 mm
(35 mm bei/at ød = 20 mm)
L
M6
*
3
Baumer_HMG11-FSL-T1_II_DE-EN (17A2)
4.3
Step 3 - Version with blind hollow shaft
3 *
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
*
2
16 mm
20 mm
16 mm
Lubricate motor shaft!
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error in
the combination (see section 4.8). In
addition, any radial deviation can
cause vibrations, which can shorten
the lifetime of the combination.
Montage / Mounting
ød
L
h6
52 mm (40-52 mm)
34 mm (25-34 mm)
4
12
