Inbetriebnahme
6.1
Prüfung des Ladesystems
Abb. 24: Funktionssimulator
6.2
Systemhochlauf
Nachdem die korrekte Installation des Ladesystems durchgeführt wurde, kann das System gestartet
werden.
1.
Hauptschalter des Ladesystems einschalten.
2.
Leitungs- und Fehlerstromschutzschalter einschalten.
Der Systemhochlauf beginnt.
Je nach Typ des Ladesystems, der Konfiguration und Produktbeschaffenheit kann die Dauer des
Systemhochlaufs variieren. Der erfolgreiche Abschluss des Systemhochlaufs wird gemäß der
Konfiguration und dem Produktumfang des Ladesystems mittels der Status-LEDs und des Displays
angezeigt. Die mittlere Hochlaufzeit beträgt ca. 60 Sekunden.
Der erfolgreiche Systemhochlauf wird über ein vorrübergehendes grünes Leuchten der LED des
jeweiligen Ladepunkts angezeigt. Bei einem Ladesystem mit Display erscheint zusätzlich die Meldung
„Betriebsbereit" für den jeweiligen Ladepunkt.
Zusätzlich zu den erwähnten Anzeigen wird bei einem etwaig verbauten Speicher- und Anzeigemodul
(SAM) auf dem Display der aktuelle Zählerstand und die Meldung „Betriebsbereit" angezeigt.
HINWEIS
Nach der Inbetriebnahme kann das Ladesystem an die Konfigurationssoftware DUCTO angebunden
werden, um dort Einstellungen vorzunehmen.
Auf expliziten Kundenwunsch kann die Backendanbindungen innerhalb des Werks konfiguriert und
getestet werden. In diesem Fall verbindet sich das Backend nach Anlegen der Betriebsspannung
direkt mit dem zugehörigen Ladesystem. Dieser Vorgang kann einige Minuten dauern.
48
Die Funktionalität des installierten Ladesystems
kann wahlweise mit einem Fahrzeug oder mit
einem Funktionssimulator geprüft werden.
Mit dem Funktionssimulator ist es möglich, die
Funktionen eines Elektrofahrzeugs nachzubilden
und die Funktionalität eines Ladesystems bzw.
eines Ladepunktes zu überprüfen.

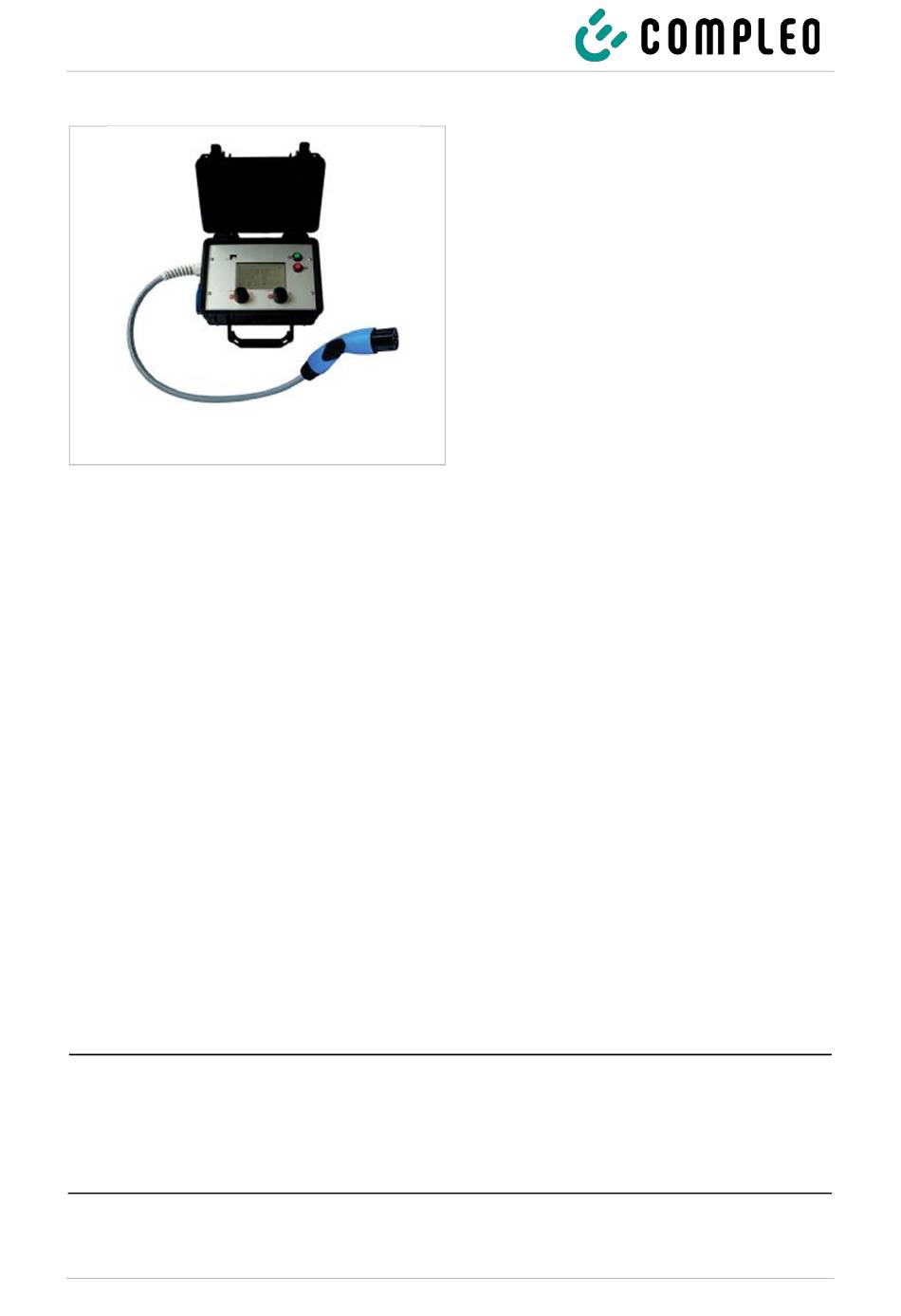

Die Abbildung zeigt beispielhaft einen
Funktionssimulator zur Prüfung eines AC-
Ladesystems bzw. AC-Ladepunktes.
Für alle messtechnischen Prüfungen muss ein
weiteres geeignetes Prüfgerät verwendet werden.
A110C3XX1X | 05
