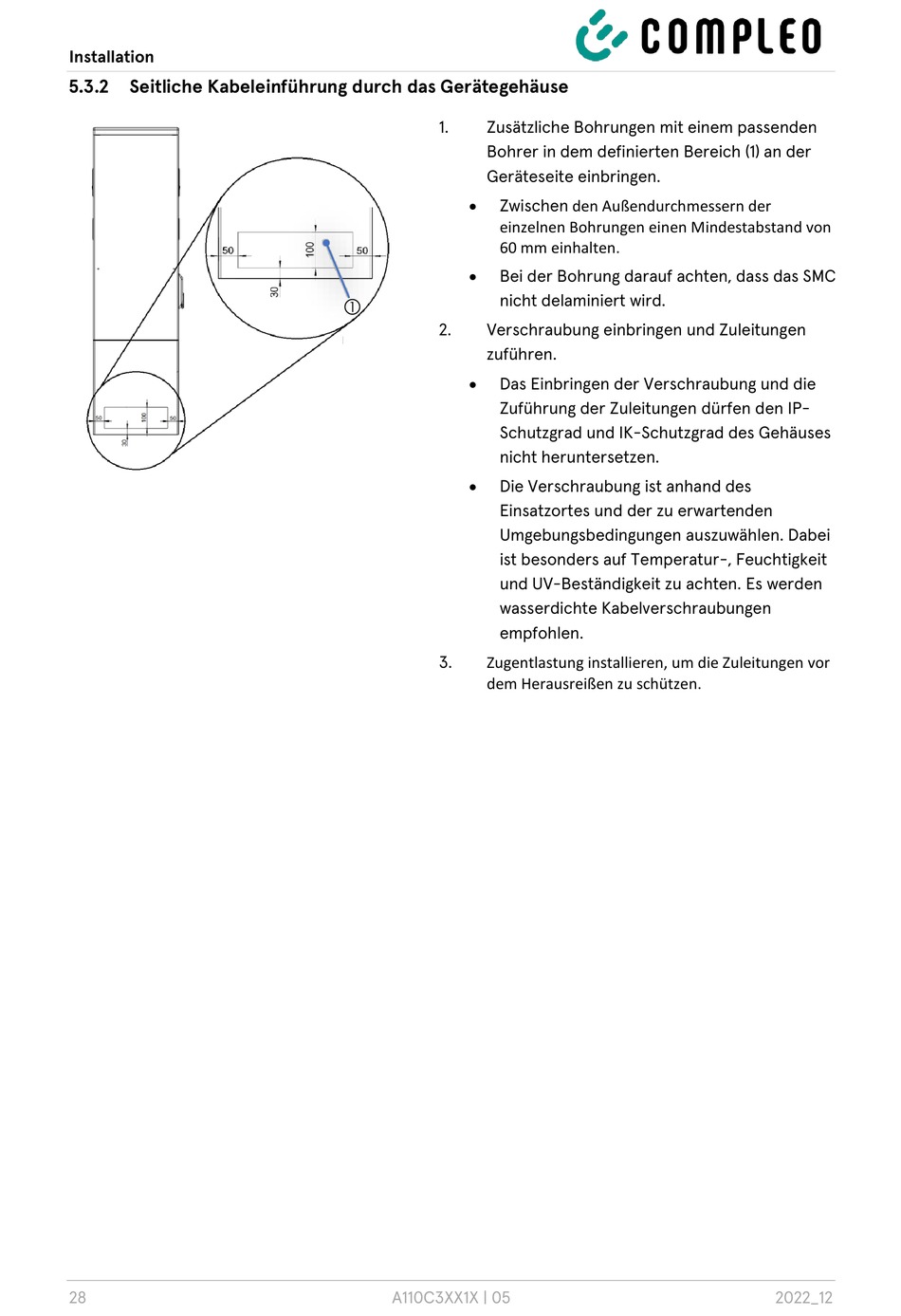

Installation
5.3.2
Seitliche Kabeleinführung durch das Gerätegehäuse
28
1.
Zusätzliche Bohrungen mit einem passenden
Bohrer in dem definierten Bereich (1) an der
Geräteseite einbringen.
Zwischen den Außendurchmessern der
einzelnen Bohrungen einen Mindestabstand von
60 mm einhalten.
Bei der Bohrung darauf achten, dass das SMC
nicht delaminiert wird.
2.
Verschraubung einbringen und Zuleitungen
zuführen.
Das Einbringen der Verschraubung und die
Zuführung der Zuleitungen dürfen den IP-
Schutzgrad und IK-Schutzgrad des Gehäuses
nicht heruntersetzen.
Die Verschraubung ist anhand des
Einsatzortes und der zu erwartenden
Umgebungsbedingungen auszuwählen. Dabei
ist besonders auf Temperatur-, Feuchtigkeit
und UV-Beständigkeit zu achten. Es werden
wasserdichte Kabelverschraubungen
empfohlen.
3.
Zugentlastung installieren, um die Zuleitungen vor
dem Herausreißen zu schützen.
