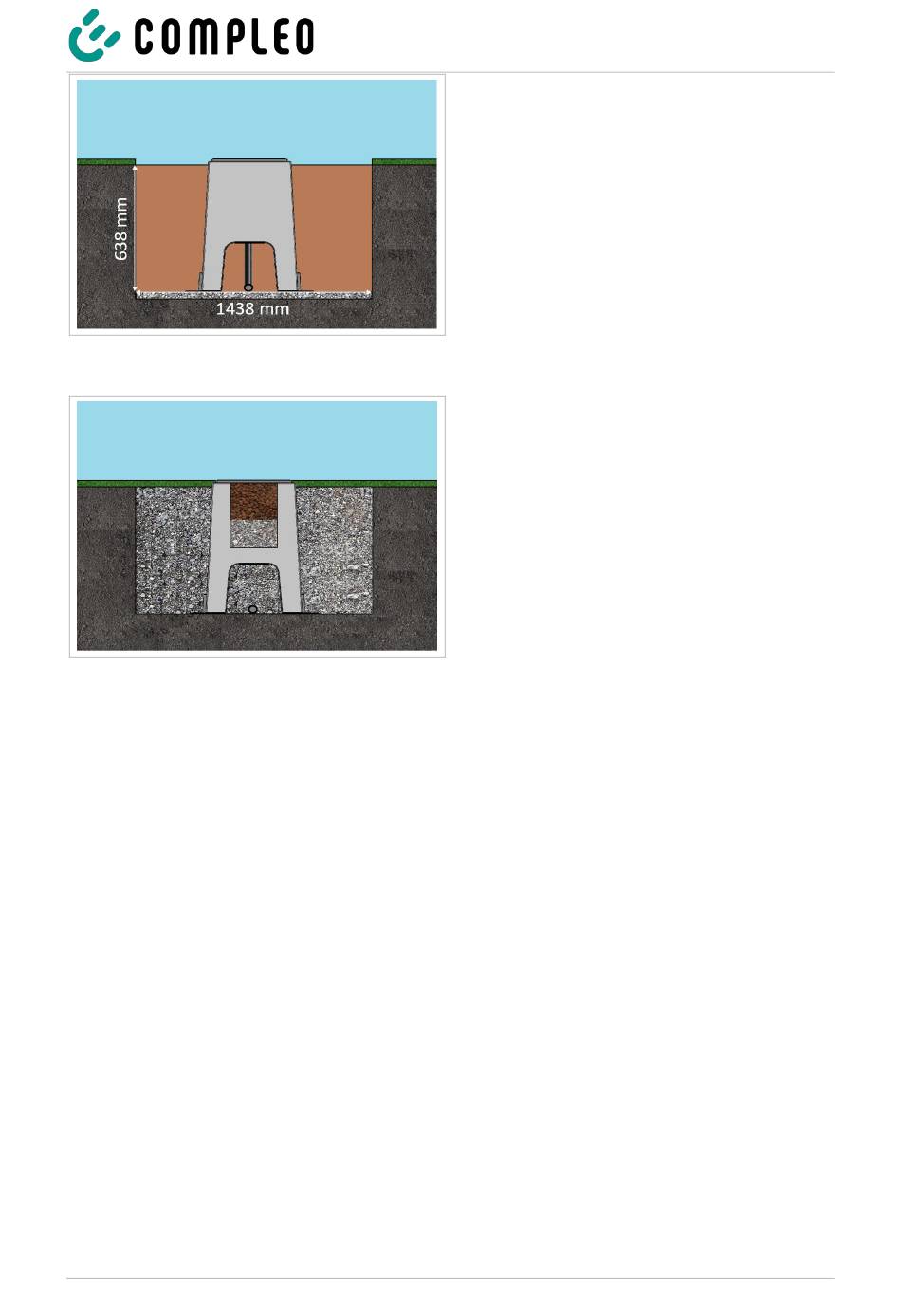

Abb. 8: Baugrube
Abb. 9: Baugrube mit Aushub aufgefüllt
2022_12
Durchführung der Montage
2.
SMC-Sockel in Baugrube einlassen.
–
–
3.
Versorgungskabel in den Sockel ein- bzw.
hindurchführen.
4.
Abhängig vom Untergrund und des
umgebenen Erdreichs ist das Einbetten des
Sockels in Magerbeton an den Seiten
rechts und links notwendig. Empfohlen
wird auf beiden Seiten 4001 mm x 200 mm
und eine Höhe von 150 mm.
5.
Baugrube wieder mit Aushub auffüllen,
Erdreich alle 200 mm verdichteten.
–
Darauf achten, dass die Füllung der Grube
das umliegende Bodenniveau erreicht.
6.
Die letzten 300 mm innerhalb des Sockels
mit Sockelfüllmaterial auffüllen.
–
½ Sack Füllmaterial (Fa.Compleo)
–
Die Verwendung des Füllmaterials wird
empfohlen, da es das Eindringen von
Feuchtigkeit in das Ladesystem aus dem
Erdreich reduziert.
7.
Aushub um das Ladesystem herum
verdichten.
A110C3XX1X | 05
Installation
Zur Orientierung und Ausrichtung
sind am Sockel die Oberkante des
Bodenniveaus und die Bedienseite
des Ladesystems gekennzeichnet
Sockel ragt 20 mm aus dem Erdreich
31
