Datenverbindungskabel anschließen
Sollte eine Anbindung einer einzelnen Ladesäule an ein Netzwerk mittels Kabel notwendig sein, ist
diese durch einen vorinstallierten Kabelverbinder zu realisieren. Der Kabelverbinder wird anlagenseitig
vorbereitet und muss bei der elektrischen Installation netzseitig angeschlossen werden. Der
Kabelverbinder ist netzseitig zu öffnen und die Leitung gemäß der folgenden Abbildungen
vorzubereiten.
ACHTUNG
Der Mindestquerschnitt der einzelnen Litzen des Netzwerkkabels darf AWG 26 nicht unterschreiten.
Bei der Nutzung von einem kleineren Querschnitt als AWG 26 kann nicht sichergestellt werden, dass
eine Verbindung aufgebaut werden kann.
HINWEIS
Als netzseitig zu nutzende Netzwerkleitung empfehlen wir die Nutzung des Kabels mit der folgenden
Bezeichnung und Artikelnummer:
•
Bezeichnung: HELUKAT 600E S/FTP PVC
•
Artikelnummer: 802167, S/FTP 4x2xAWG23/1 PVC (S-STP)

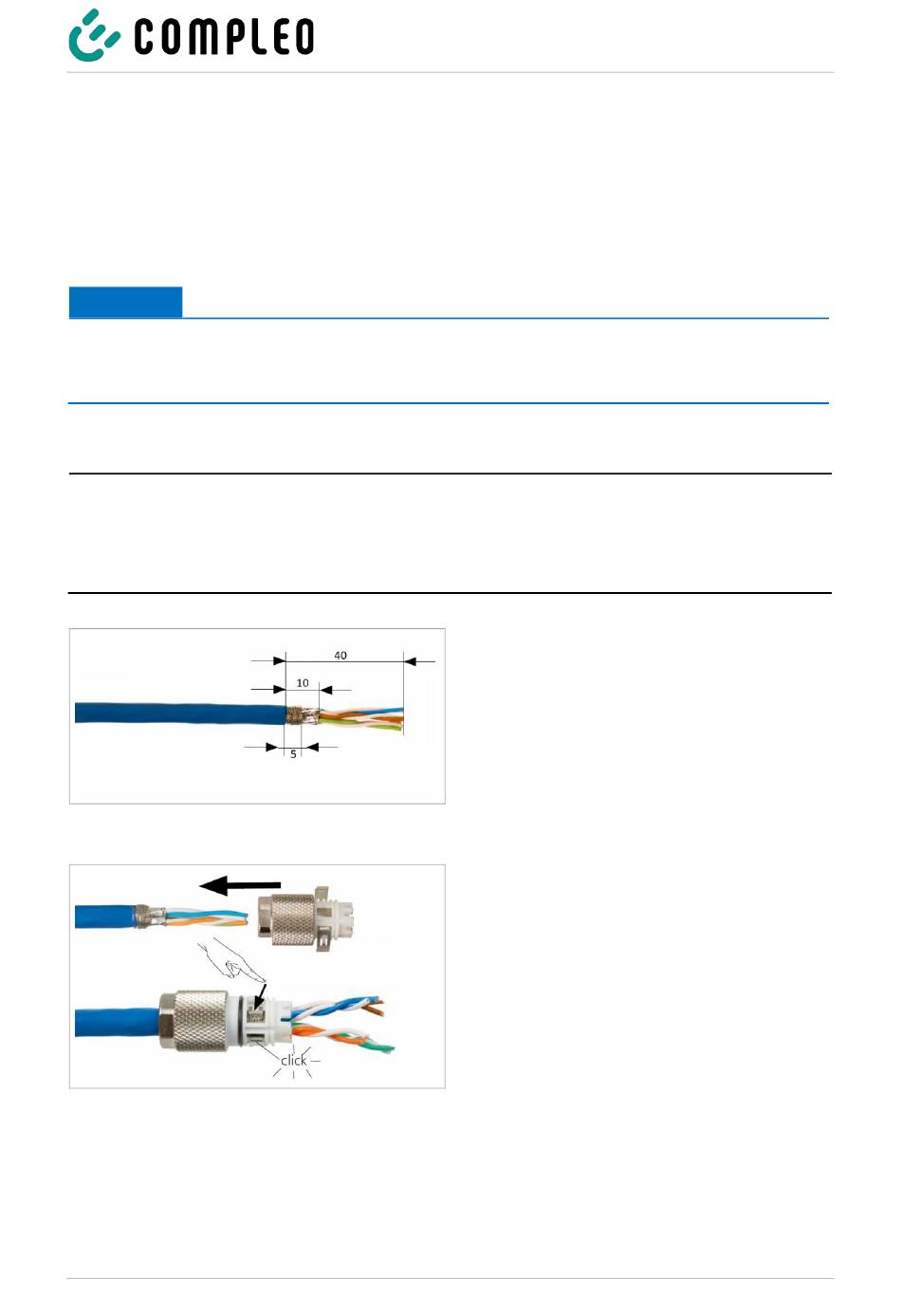

Abb. 18: Leitung abisolieren
Abb. 19: Ladestück aufschieben
2022_12
1.
Leitung gemäß nebenstehender Abbildung
40 mm abisolieren.
2.
Geflechtschirm am Ende des Mantels
gleichmäßig, auf einer Breite von 5 mm, um
den Folienschirm wickeln.
3.
Folienschirm so weit entfernen, dass er nur
noch 10 mm aus dem Mantel hervorragt.
4.
Ladestück auf die vorbereitete Leitung
schieben.
5.
Ladestück durch eine Verrastung der zwei
Schirmklammern sichern.
–
–
A110C3XX1X | 05
Installation
Auf die richtige Zuordnung der
Leitungen zur jeweilig
entsprechenden Fuge achten (Farbe
auf Farbe).
Ist eine Kreuzung von Aderpaaren
notwendig muss dieser Vorgang vor
dem Aufstecken des Ladestücks
erfolgen.
