Installation
Phasenfolge bei Aufstellung mehrerer Ladesysteme
HINWEIS
Um eine optimale Ausnutzung der Anschlussleistung sowie zur Vermeidung hoher Schieflasten bei
vielen gleichzeitigen 1-phasigen Ladeprozessen zu gewährleisten ist es zwingend erforderlich die
Ladesysteme phasenversetzt anzuschließen.

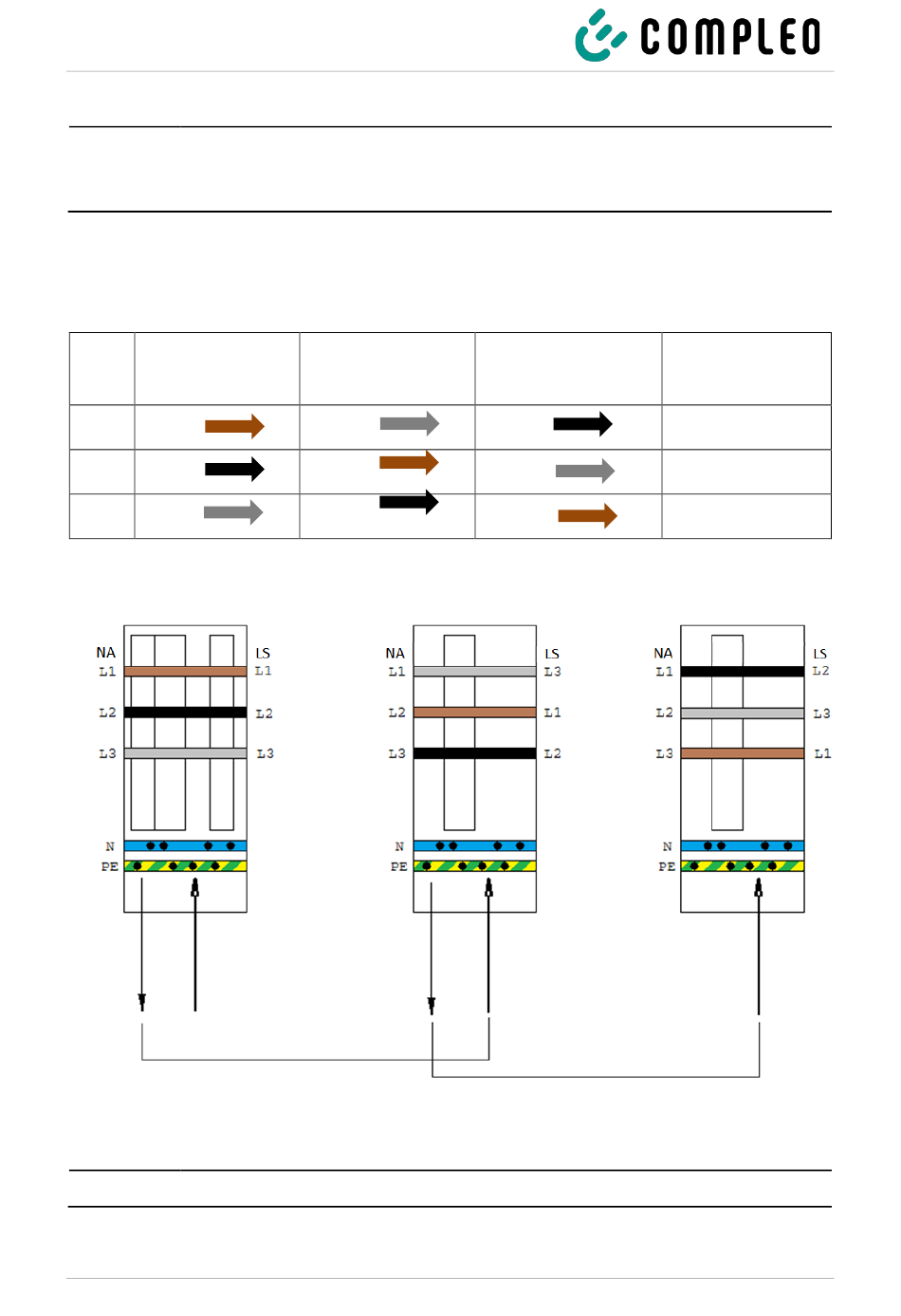

Im unten gezeigten Beispiel wurde die vom Netz kommende Phasenfolge gegenüber der internen
Phasenfolge der Ladesysteme jeweils um eine Phase versetzt.
Von
Netzanschluss
nach
Phase
L1
Phase
L2
Phase
L3
NA = Netzanschluss
LS = Ladesystem
HINWEIS
Bei mehr als 3 angeschlossenen Ladestationen sollte das Schema fortlaufend angewendet werden.
40
Ladestation 1 nach
L1
L2
L3
A110C3XX1X | 05
Ladestation 2 nach
L3
L1
L2
Ladestation 3
L2
L3
L1
2022_12
