5.3.3

Montage auf SMC-Sockel

Montageabfolge
1.
Geeigneten Standort auswählen.
2.
Teile und Montagematerial auf Vollständigkeit prüfen.
3.
Baugrube ausheben.
4.
Untergrund auf Konsistenz und Tragfähigkeit prüfen.
5.
Versorgungskabel verlegen.
6.
Untergrund verdichten und planieren.
7.
Ladesystem platzieren und ausrichten.
8.
Versorgungskabel in Sockel einführen.
9.
Baugrube mit Aushub auffüllen und Aushub verdichten.
10.
Sockelfüllmaterial einbringen.
11.
Ladesystem platzieren und ausrichten.
12.
Ladesystem mit Montagematerial befestigen.
13.
Elektrische Installation vorbereiten.

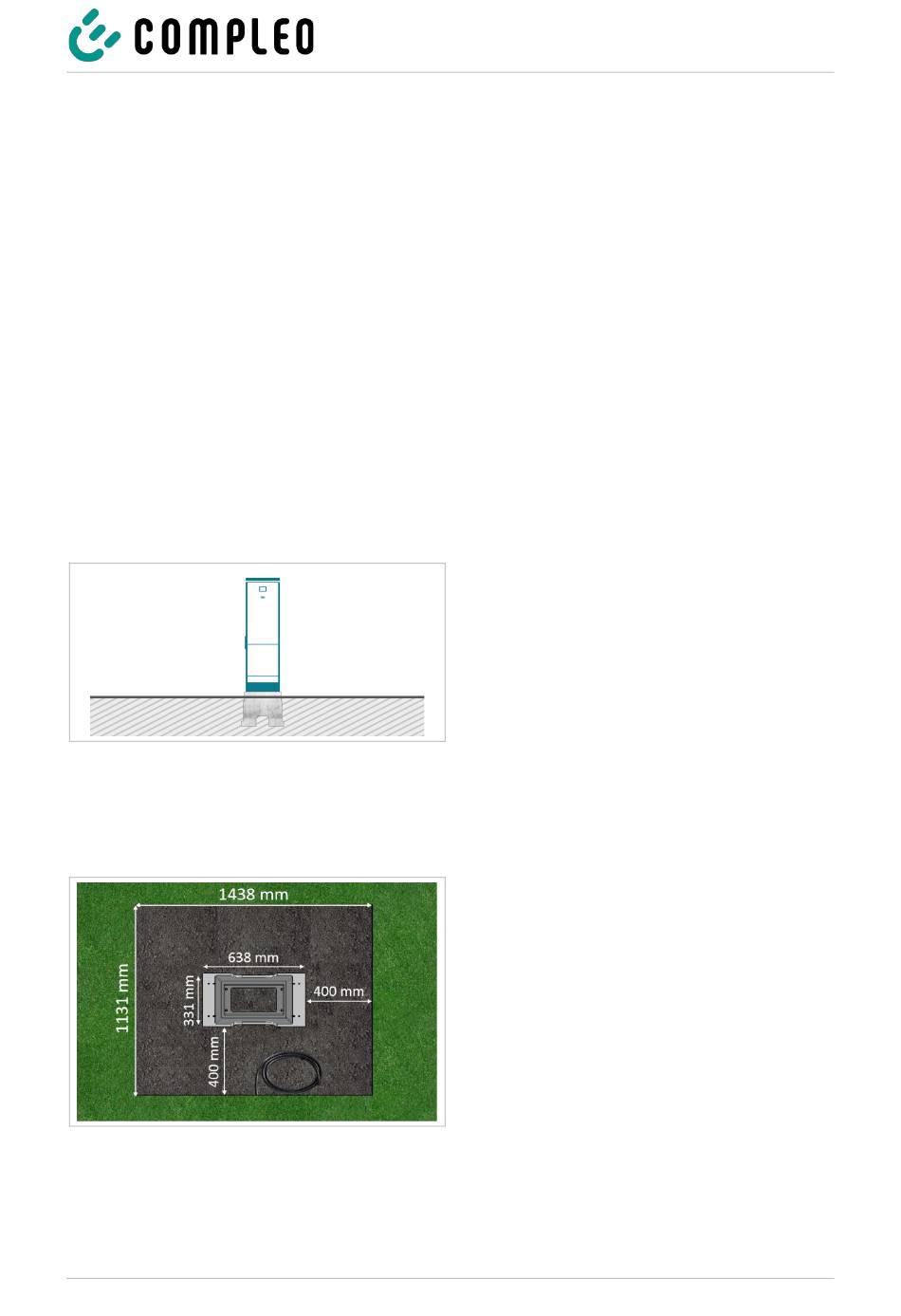

Abb. 6: Prinzipdarstellung der Montage
Abb. 7: Baugrube (Abmessungen)
2022_12
Der SMC-Sockel wird im Erdreich eingelassen.
Anschließend wird das Ladesystem auf dem SMC-
Sockel montiert und abschließend installiert.
Die Maße des Ladesystems sind den
Konstruktions-zeichnungen im Anhang zu
entnehmen.
Das Montagematerial zur Befestigung ist im
Lieferumfang enthalten.
4x Sechskantschraube M10x90 V4A, (1303108)
4x Karosseriescheibe D10,5 V2A, (1302695)
1.
Baugrube ausheben und für standfesten
Aufbau des Ladesystems präparieren.
plane Auflagefläche des Untergrunds
A110C3XX1X | 05
Installation
Breite: 1438 mm
Länge: 1131 mm
Abstand zu allen Seiten des SMC-
Sockels: 400 mm
Tiefe: 643 mm, sodass der SMC-Sockel
20 mm aus dem Erdreich herausragt
29
