Compleo ADVANCED bm SAM Betriebsanleitung Seite 27

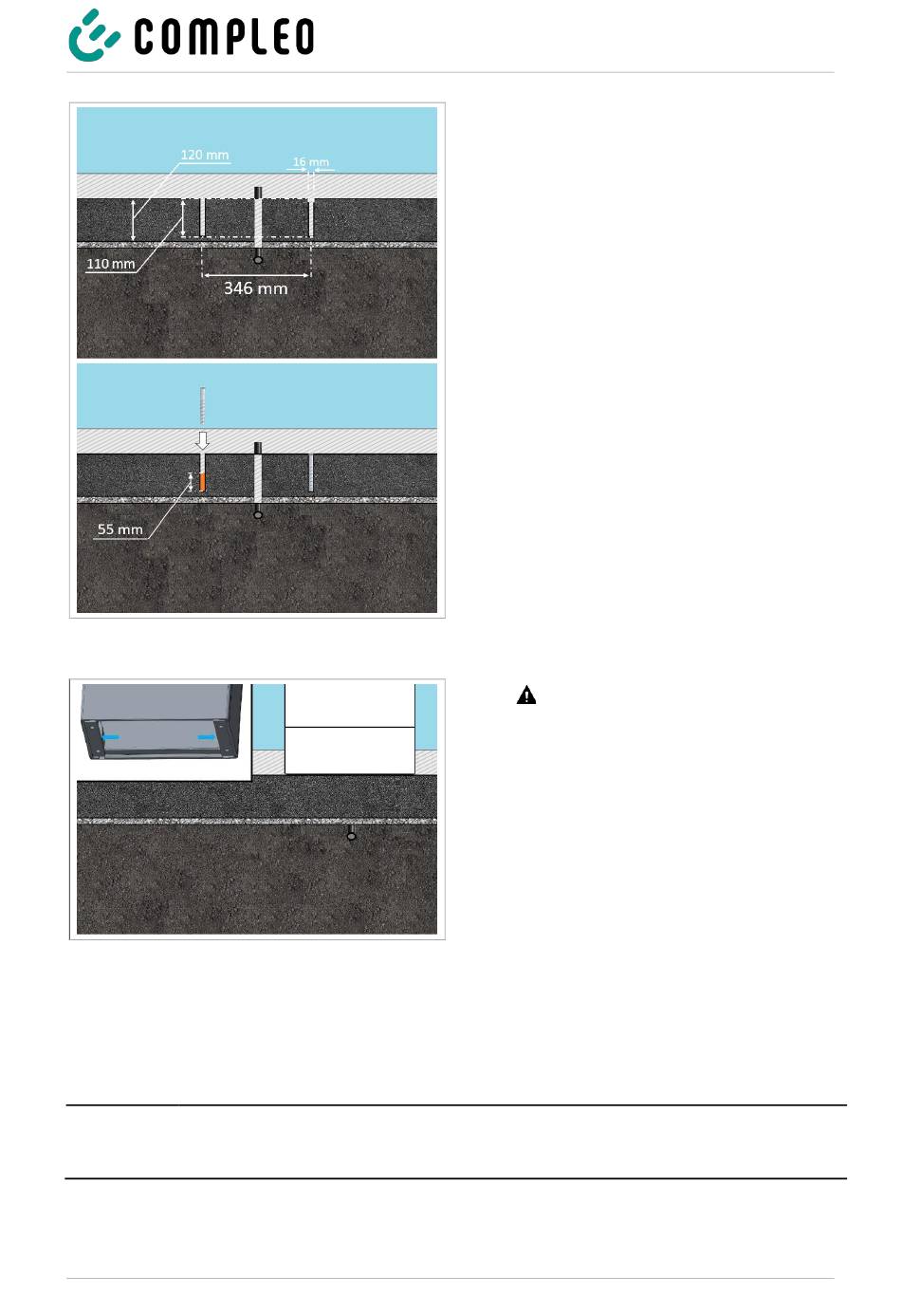

Abb. 4: Bohrlöcher
Abb. 5: Ladesystem befestigen
HINWEIS
Sollten die Versorgungsleitungen nicht von unten in den Sockel eingeführt werden, wird empfohlen, die
unteren Bohrlöcher mit einer Bodenplatte zu schließen. Die Bodenplatte wird optional mitgeliefert. Alternative
Kabelführungen siehe folgende Seite.
2022_12
Durchführung der Montage
1. Bohrlöcher anzeichnen.
2. Bohrlöcher gemäß Vorgaben bohren.
3. Bohrlöcher bis zu einer Höhe von 55 mm
mit Injektionsmörtel auffüllen.
4. Schraubanker mit Innengewinde (M 10) und
einem Außendurchmesser von 16 mm
einsetzen.
5. Injektionsmörtel aushärten lassen.
6. WARNUNG – Quetschen von
Körperteilen durch unbeabsichtigtes
Absenken. Körperteile nicht unter
angehobener Last halten.
Ladesystem über die Bohrlöcher
positionieren und ausrichten, sodass die
Befestigungslöcher des Ladesystems mit
den Bohrlöchern übereinstimmen.
7. Versorgungskabel von unten in Sockel
einführen.
8. Zwischen Untergrund und Sockel-
Fußwinkel des Ladesystems pro Seite
jeweils eine Unterlegplatte setzen.
9. Ladesystem mit vier Schrauben (M 10 x 50)
festschrauben.
A110C3XX1X | 05
Installation
27
