5.3.4
Montage auf Betonsockel
Montageabfolge
1.
Geeigneten Standort auswählen.
2.
Teile und Montagematerial auf Vollständigkeit prüfen.
3.
Baugrube ausheben.
4.
Untergrund prüfen.
5.
Versorgungskabel verlegen.
6.
Untergrund verdichten und planieren.
7.
Ladesystem platzieren und ausrichten.
8.
Versorgungskabel in Sockel einführen.
9.
Baugrube mit Aushub auffüllen und Aushub verdichten.
10.
Sockelfüllmaterial einbringen (zwingend erforderlich).
11.
Ladesystem platzieren und ausrichten.
12.
Ladesystem mit Montagematerial befestigen.
13.
Elektrische Installation vorbereiten.

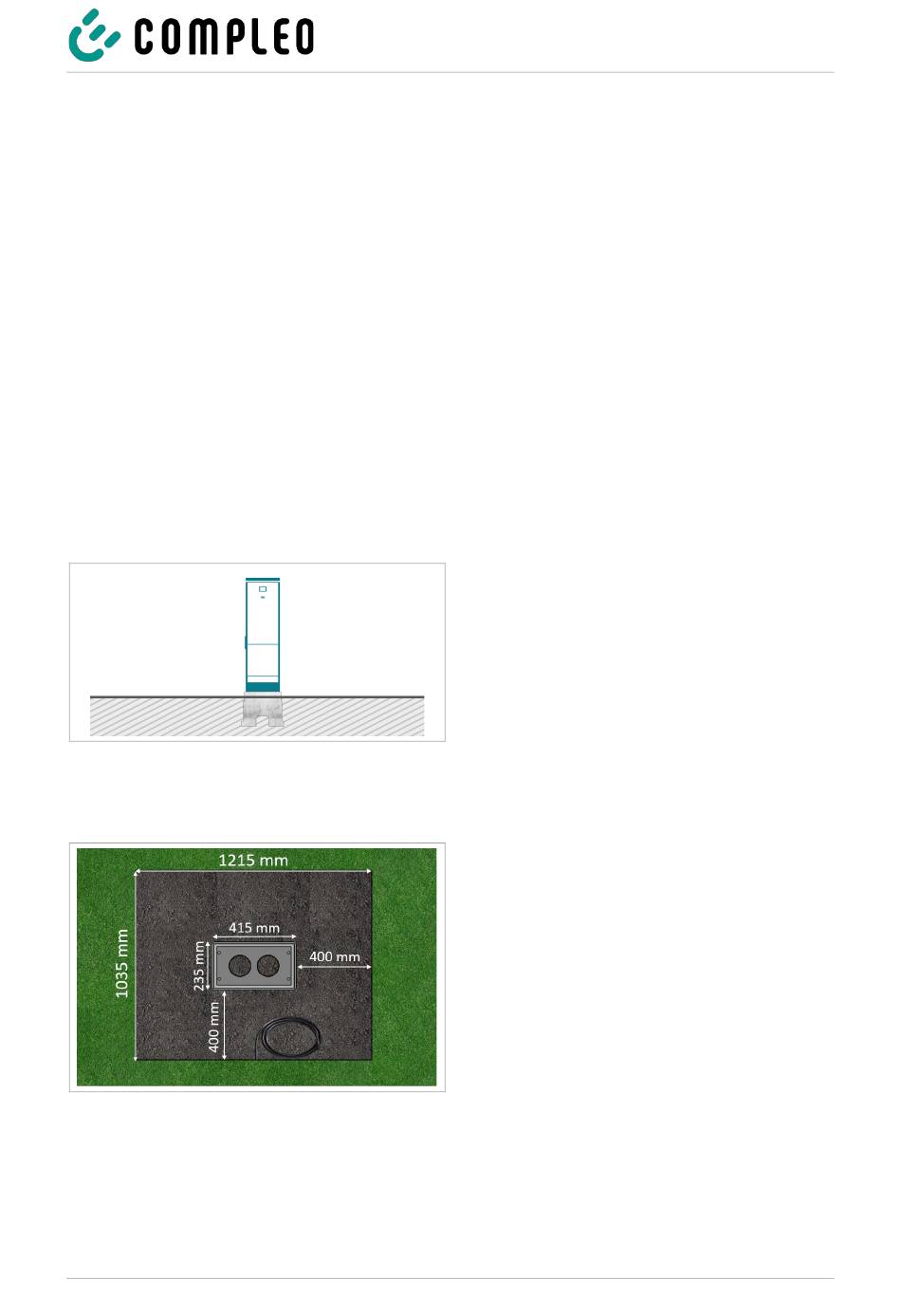

Abb. 11: Prinzipdarstellung der Montage
Abb. 12: Baugrube (Abmessungen)
2022_12
Der Betonsockel wird im Erdreich eingelassen.
Anschließend wird das Ladesystem auf dem
Betonsockel montiert und abschließend
installiert.
Die Maße des Ladesystems sind den
Konstruktions-zeichnungen im Anhang zu
entnehmen.
Das Montagematerial zur Befestigung ist optional
im Lieferumfang enthalten.
Montagevoraussetzungen
•
Baugrube
–
–
–
–
•
plane Auflagefläche des Untergrunds
A110C3XX1X | 05
Installation
Breite: 1215 mm
Länge: 1035 mm
Abstand zu allen Seiten des
Betonsockels: 400 mm
Tiefe: 600 mm
33
